无硬件配置反应堆水箱结构设计方案

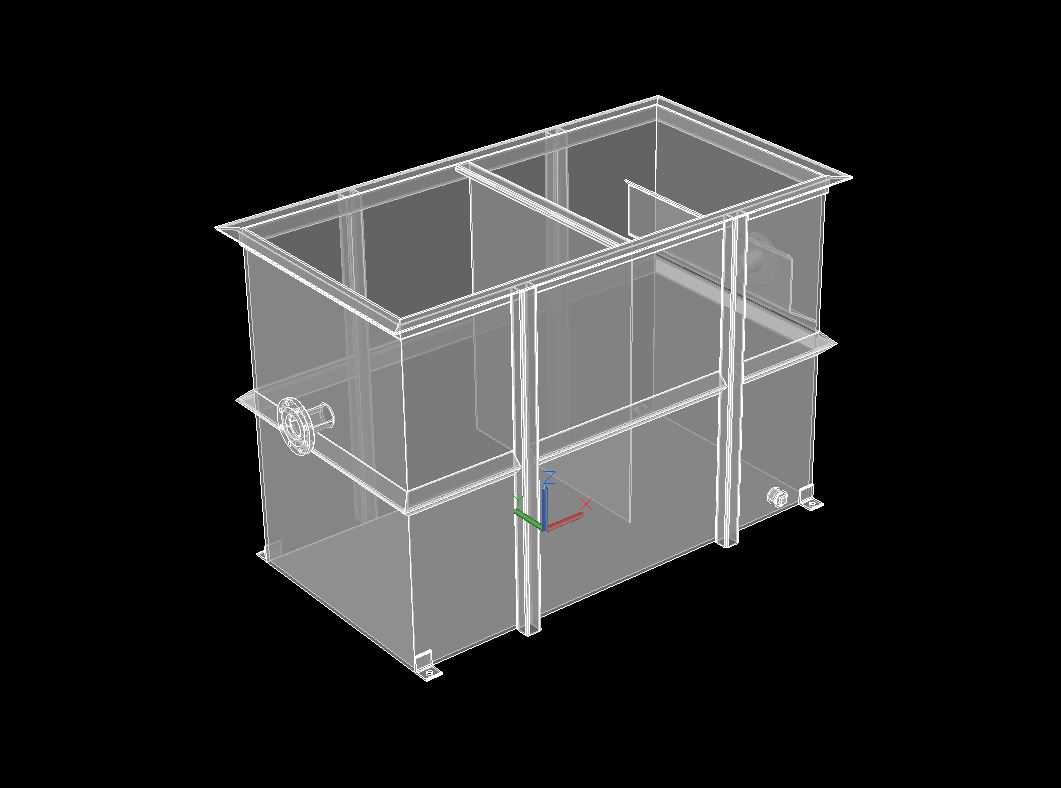

　　这款无硬件配置的反应堆水箱，主要面向化工、水处理、湿法冶金等领域的液相反应、暂存、均质工序使用，可作为反应系统的主体储液反应单元，适配常温常压下的酸碱类介质、反应混合液的静置反应、缓冲存储需求，也可配套外置循环管路、搅拌组件完成连续化反应流程。从结构设计逻辑来看，整体采用长方体敞口带顶边法兰的结构形式，相比圆筒形罐体，方形结构在车间内排布时空间利用率更高，可紧贴墙面或相邻设备布置，减少无效占地空间，顶边外翻的法兰结构既可以作为槽体加强筋提升整体刚性，也可用于配套槽盖、密封组件的安装固定，无需额外焊接安装耳座。槽体内部设置一道竖向分隔板，将内腔划分为两个独立功能腔室，可实现单台设备完成两级反应、或者反应+静置沉淀的双工序需求，

　　减少多台设备串联的管路连接成本与占地，分隔板与槽体壁板采用满焊连接，避免腔室间串液影响工艺效果。槽体侧壁设置有侧装式法兰接口，位置靠近槽体下部，可用于外接循环泵、排液管路、液位检测组件，接口位置预留了足够的安装操作空间，方便现场管路对接与后期维护拆卸；槽体底部设置四个支脚，将槽体整体抬离安装地面，既避免槽底长期接触地面积水造成腐蚀，也为底部排液阀、管路安装预留了操作空间，支脚底部带有安装孔位，可通过膨胀螺栓与地面基础固定，提升设备运行时的稳定性，避免满液状态下出现侧倾风险。槽体外部设置两道横向加强筋，沿槽体高度方向均匀布置，抵消满液状态下侧壁受到的液体静压力，避免长期使用出现壁板鼓胀变形的问题，加强筋采用与槽体同材质的型材焊接，

　　焊接位置做了平滑过渡处理，减少应力集中点。从安装边界来看，该水箱为整体焊接成型结构，安装时无需现场拼接槽体，只需核对安装地面的水平度，固定支脚后即可对接管路投入使用，槽体顶部敞口设计方便人工观察内部反应状态、清理槽内积渣，也可根据工艺需求在顶边法兰上加装盖板、搅拌机架、加药管路等附属组件，适配不同的工艺场景。设计时充分考虑了槽体的受力分布，竖向分隔板同时也作为内部加强结构，与外部横向加强筋形成立体的刚性支撑体系，在保证槽体整体结构强度的前提下，尽可能减少板材厚度，控制设备整体自重，方便运输与现场吊装就位。
