法兰安装式橡胶隔振器结构设计

项目分类:通用五金配件 发布时间:2021-12-19 ID:464112
  • 法兰安装式橡胶隔振器结构设计

  做设备结构设计的同行大多有过类似经历:动力单元运行时的振动顺着安装基面传导,轻则导致配套传感器读数漂移、紧固件松脱,重则让整台设备的运行精度达不到设计要求,这时候隔振元件的选型与适配就成了结构方案里不能跳过的环节。这款带菱形安装法兰的橡胶隔振器,就是针对中小载荷动力设备的隔振需求设计的,日常在小型液压站、车载电子设备舱、工业风机、精密检测仪器的安装基座上都能见到这类结构的身影。

  从实际使用场景来看,这类隔振器主要承担两个方向的作用:一方面是阻断设备自身运行产生的振动向安装基础传递,避免振动传导引发的周边结构共振、噪音超标问题,比如小型空压机组装时,在机组底部安装四个同规格的该类隔振器,能把基础面的振动加速度降低七成以上,完全满足车间设备的噪音与振动管控要求;另一方面是缓冲外部环境传递到设备的冲击载荷,比如车载移动设备、工程车辆上的电控单元,行驶过程中路面颠簸带来的冲击会直接作用在设备壳体上,加装这类隔振器后,橡胶体的形变可以吸收大部分冲击能量,避免内部电路板、精密接插件受冲击出现松脱、损坏。

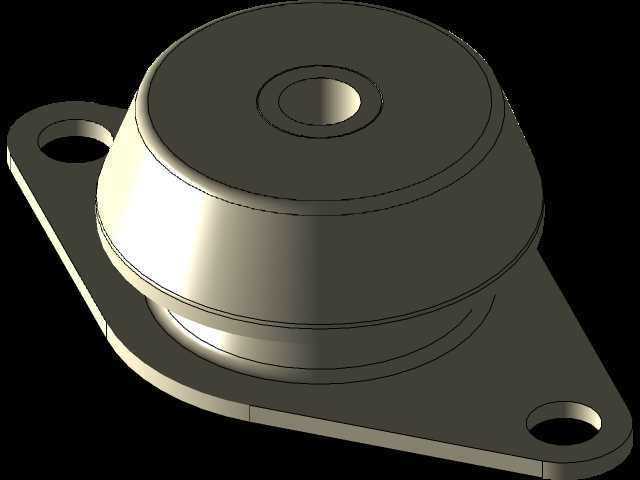

  从结构设计思路来看,这款隔振器采用了金属与橡胶复合的结构形式,中间的橡胶主体是承担隔振缓冲的核心部分,上下两端的金属件分别负责连接被隔振设备与安装基础。顶部的中心内螺纹孔用来连接被支撑的设备,安装时只需要在设备底部对应位置加工匹配的外螺纹柱,对准拧紧即可完成设备端的固定,不需要额外设计复杂的连接结构;底部的菱形法兰是安装基面的固定端,法兰两端的两个安装孔位对称分布,孔位间距经过匹配设计,既可以适配螺栓穿过直接固定在安装基板上,也能在安装空间受限时,通过长条形压块配合孔位完成固定,安装适配性比较灵活。

  橡胶主体的外形采用了多层阶梯式的鼓形结构,这种设计不是随意做的造型,而是经过刚度匹配计算的:鼓形的轮廓可以让橡胶在承受垂向载荷时,形变沿着橡胶体均匀分布,避免局部应力集中导致橡胶过早出现疲劳开裂;多层阶梯的结构则可以调整隔振器不同方向的刚度比,垂向的刚度设计得相对柔和,保证足够的隔振效率,水平方向的刚度则适当提高,避免设备在受到水平方向冲击力时出现过大的横向位移,保证设备运行时的位置稳定性。橡胶材质的邵氏硬度匹配常规中小载荷的使用需求,对于载荷在几十公斤到上百公斤区间的设备,四个同规格隔振器配合使用,就能把系统固有频率控制在10Hz以内,有效避开大部分工业设备的运行振动频率区间,避免共振问题出现。

  从安装边界尺寸来看,菱形法兰的轮廓尺寸设计得比较紧凑,不会占用过多的安装空间,两个安装孔的中心距适配常规的M6或者M8安装螺栓,安装时只需要在基础板上对应位置打两个通孔,穿入螺栓加防松垫圈拧紧即可,不需要对安装基面做复杂的加工处理。顶部中心螺纹孔的深度经过匹配设计,既保证足够的螺纹啮合长度,连接时不会出现滑牙、脱开的问题,也不会因为螺纹过深穿透橡胶主体,影响隔振器的结构强度。整体的高度尺寸控制得比较低,安装后设备的重心抬升幅度很小,不会因为加装隔振器导致设备整体稳定性下降,对于安装空间高度受限的场景也能适配。

  在实际选型使用时,需要注意根据被隔振设备的总重量均匀分配每个隔振器的承载,避免单个隔振器载荷过大导致橡胶形变量超过设计阈值,影响隔振效果和使用寿命;同时安装时要保证各个隔振器的受力均匀,不要出现偏载的情况,否则会导致橡胶局部受力过大,长期运行后出现不均匀的形变,反而会加剧设备的振动。另外这类橡胶隔振器的使用环境温度需要控制在橡胶材质的适用区间内,避免长期接触油污、腐蚀性介质,防止橡胶材质老化变质,失去应有的弹性与隔振能力。

  从三维建模的角度来看,这类复合结构的建模需要重点处理金属件与橡胶体的配合面,保证两者的结合面完全贴合,没有干涉或者间隙,在做装配仿真的时候才能准确模拟隔振器的受力形变情况;建模时橡胶部分的曲面过渡要保证顺滑,避免出现尖锐的棱角,因为实际生产中橡胶模压成型时,尖锐棱角位置容易出现应力集中、填充不满的问题,顺滑的曲面过渡也能提升产品的实际使用寿命。法兰部分的安装孔位要保证位置度公差,避免实际安装时出现孔位对不上的问题,顶部螺纹孔与法兰安装面的垂直度也要控制在合理公差范围内,保证安装后设备的垂直度符合要求,不会出现倾斜。
