全自动功率电感线圈焊接机结构设计

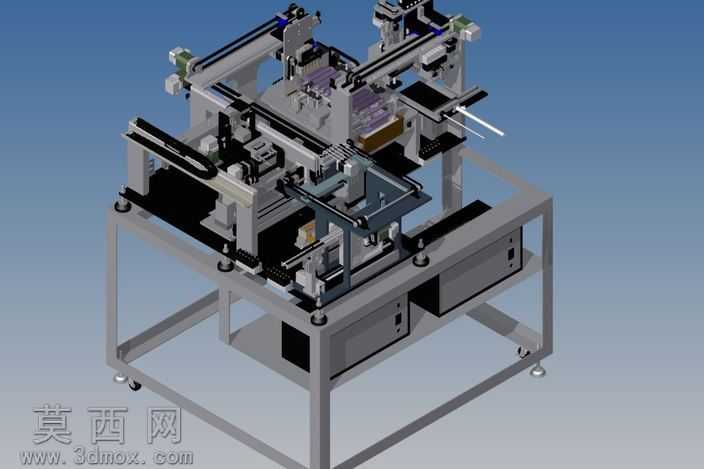

本套焊接机三维模型采用专业三维设计软件完成全参数化建模，整体结构经过严谨的装配干涉校验，所有运动部件均预留合理的运动间隙与公差余量，可直接用于工程出图与生产加工参考。模型整体采用立式机架布局，底部为方管焊接成型的设备机架，机架底部配置可调脚轮与支撑脚杯，既方便设备的车间移位，也可在安装后调平设备保证运行稳定性，机架内部预留电气元件安装仓位，可容纳PLC控制模块、伺服驱动器、气动阀组等核心控制部件，机架台面采用加厚钢板加工，作为整套执行机构的安装基准面。设备的执行机构采用多轴模组协同布局，配置多组直线导轨传动副与伺服驱动滑台，可实现X/Y/Z三个轴向的精准位移控制，滑台运动重复定位精度可达±0.02mm，完全适配微型功率电感线圈的高精度焊接加工需求。模型中完整还原了上料定位机构、工件夹持工装、焊接执行组件、成品出料滑道等核心功能模块：上料机构采用错位分料结构，可自动完成电感线圈坯料的逐个分离与定位，避免叠料、卡料问题；夹持工装采用仿形定位设计，可精准固定微型电感线圈的引脚位置，保证焊接位置的一致性；焊接组件可根据工艺需求适配不同焊接头，完成引脚与线圈主体的可靠焊接；出料滑道采用倾斜式顺滑设计，焊接完成的成品可自动滑入收料区域，实现全流程无人化作业。建模过程中对所有标准件如直线导轨、伺服电机、气缸、紧固件、脚轮等均按照工业实际选型尺寸建模，材质属性按照真实零件属性赋予，金属结构件赋予不锈钢或铝合金材质属性，传动部件赋予对应工程材质，非金属零件如气管、线缆护套等赋予工程塑料材质，渲染效果还原真实工业设备的质感。整套设计围绕微型功率电感线圈的全自动焊接需求展开，解决了传统手工焊接微型电感线圈效率低、焊接一致性差、良品率低的痛点，设备整体结构紧凑，功能模块划分清晰，便于后期的维护与工艺调整，可作为电子元器件焊接类非标自动化设备的设计参考，也可用于相关设备的方案展示、教学演示等场景，模型包含完整的装配结构与零件层级，可根据实际生产需求对各模块进行参数调整与优化，适配不同规格电感线圈的焊接加工需求。
