自动化机器人焊接工作站结构设计

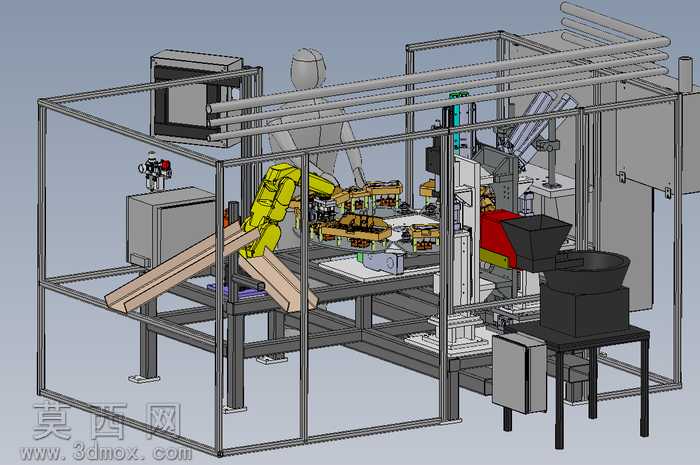

本套三维模型为集成化机器人焊接单元，采用SolidWorks完成全参数化建模，整体结构完整覆盖焊接作业全流程的功能模块，建模过程严格遵循工业焊接工作站的实际设计规范，所有零部件均按1:1实际生产尺寸搭建，可直接用于方案评审、结构优化与生产落地参考。模型整体采用铝型材框架搭建安全防护外罩，防护框架预留透明观察窗安装位与安全门开合结构，既能够隔绝焊接弧光、飞溅焊渣对作业人员的伤害，也方便日常设备巡检与故障维护。核心作业区搭载六轴焊接机器人本体，机器人安装底座做了加厚加固处理，可抵消焊接作业过程中的机械振动，保证焊枪行走轨迹的重复定位精度；机器人侧方配套双工位焊接工装夹具，夹具采用模块化快换设计，可根据不同焊接工件的外形尺寸快速调整定位块与压紧机构，适配多规格工件的焊接装夹需求，减少换型调试的时间成本。工作站还集成了焊枪清理机构、焊丝送料装置、焊接烟尘收集接口与成品工件暂存台，送丝机构布置在机器人作业半径的最优位置，避免送丝管路弯折影响送丝稳定性；焊枪清理装置可自动完成焊嘴清渣、喷硅油维护动作，无需人工频繁干预即可保证焊枪作业状态。模型渲染阶段针对不同部件赋予了对应材质属性，铝型材框架赋予磨砂金属材质，机器人本体采用行业标志性的亮黄色漆面材质，防护板、电气柜采用冷轧钢板喷塑的哑光灰材质，焊接工作台做了发黑防锈的表面处理，料道、暂存台赋予不锈钢材质，整体渲染效果贴近真实设备的视觉质感，能够直观呈现设备的实际外观与布局逻辑。设计过程中充分考虑了人机工程学要求，操作触摸屏布置在防护栏外侧符合人体站立操作的高度位置，工件上下料位预留了足够的人员操作空间，电气控制柜独立布置在工作站侧方，强弱电走线分离排布，既方便电气元件的检修维护，也避免焊接作业的高温、飞溅损伤电气线路。整套模型的结构排布紧凑合理，在有限的占地空间内整合了上料、装夹、焊接、清枪、下料全流程功能，各运动部件之间做了完整的干涉检查，不存在结构碰撞问题，可作为自动化焊接产线设计、机器人焊接工作站方案搭建的参考案例，也可用于相关专业的教学演示与结构设计学习。
