实木方形厨房卷纸收纳置物架结构设计

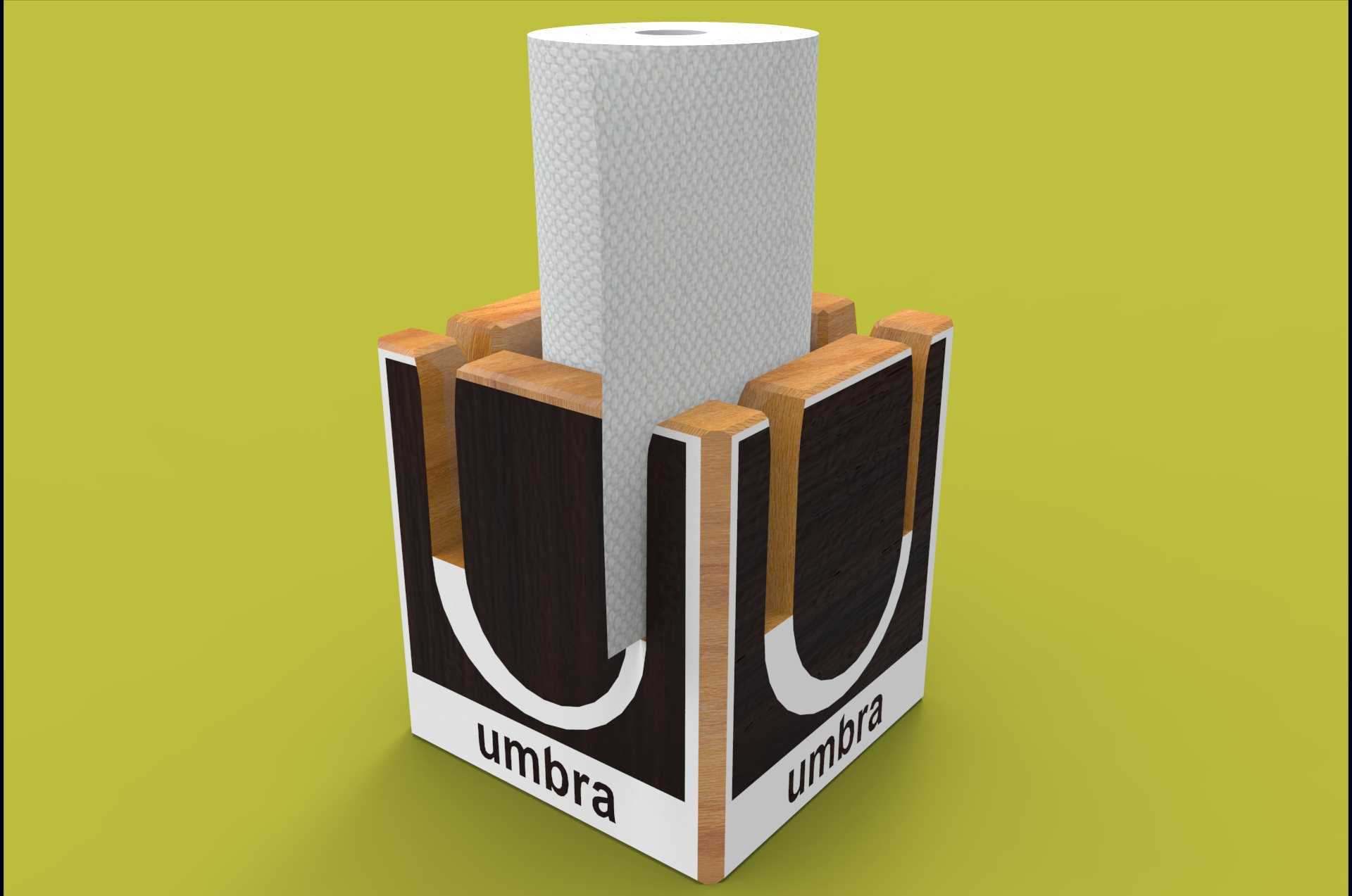

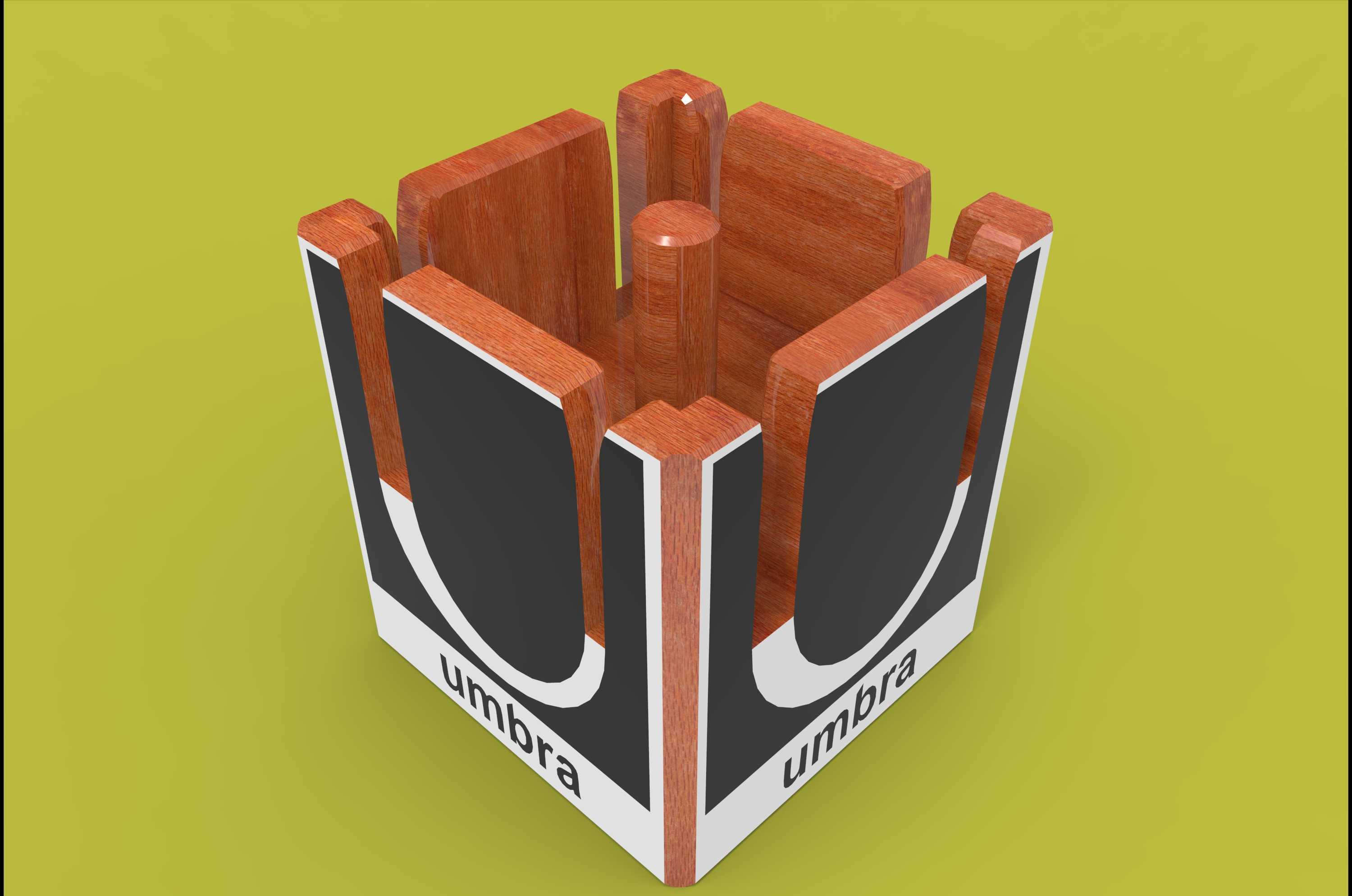

　　这款桌面卷纸收纳装置的结构设计，核心围绕厨房、餐饮操作区的日常使用场景展开，日常烹饪过程中操作人员手上常沾有水渍、油污，需要单手即可完成抽纸、断纸操作，因此整个结构的稳定性是设计时优先考量的指标。整体采用方正立方体的外框构型，外框主体采用实木拼接结构，相邻板件通过榫卯配合加环保胶接固定，无需额外金属紧固件即可保证框架整体的结构强度，外框底部做了1.5mm高度的微凸防滑脚垫安装位，可粘贴硅胶防滑垫，避免抽拉纸巾时整个架体随纸巾拖动移位，同时能防止实木底部直接接触台面残留的水渍，延长结构的使用寿命。

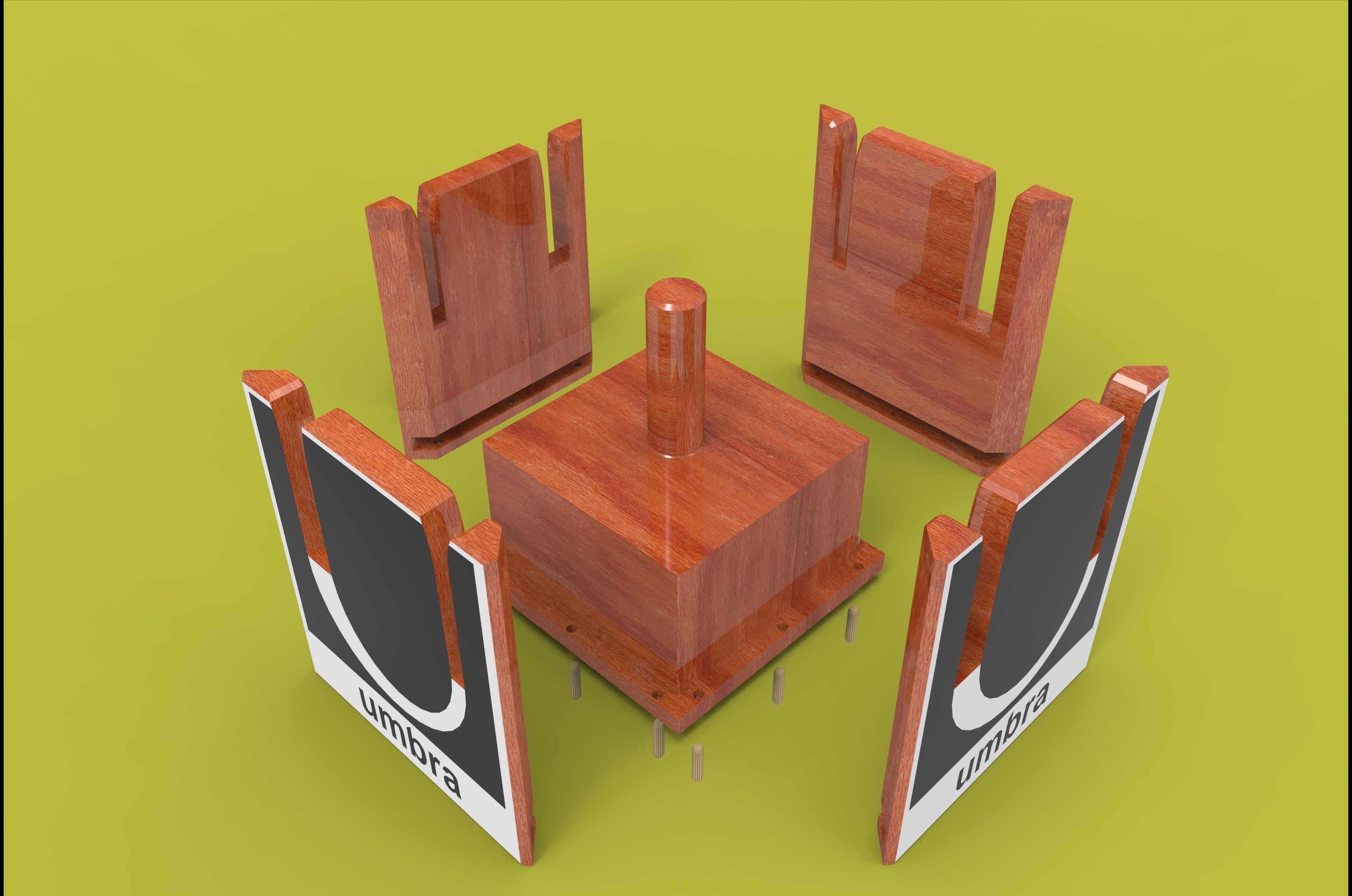

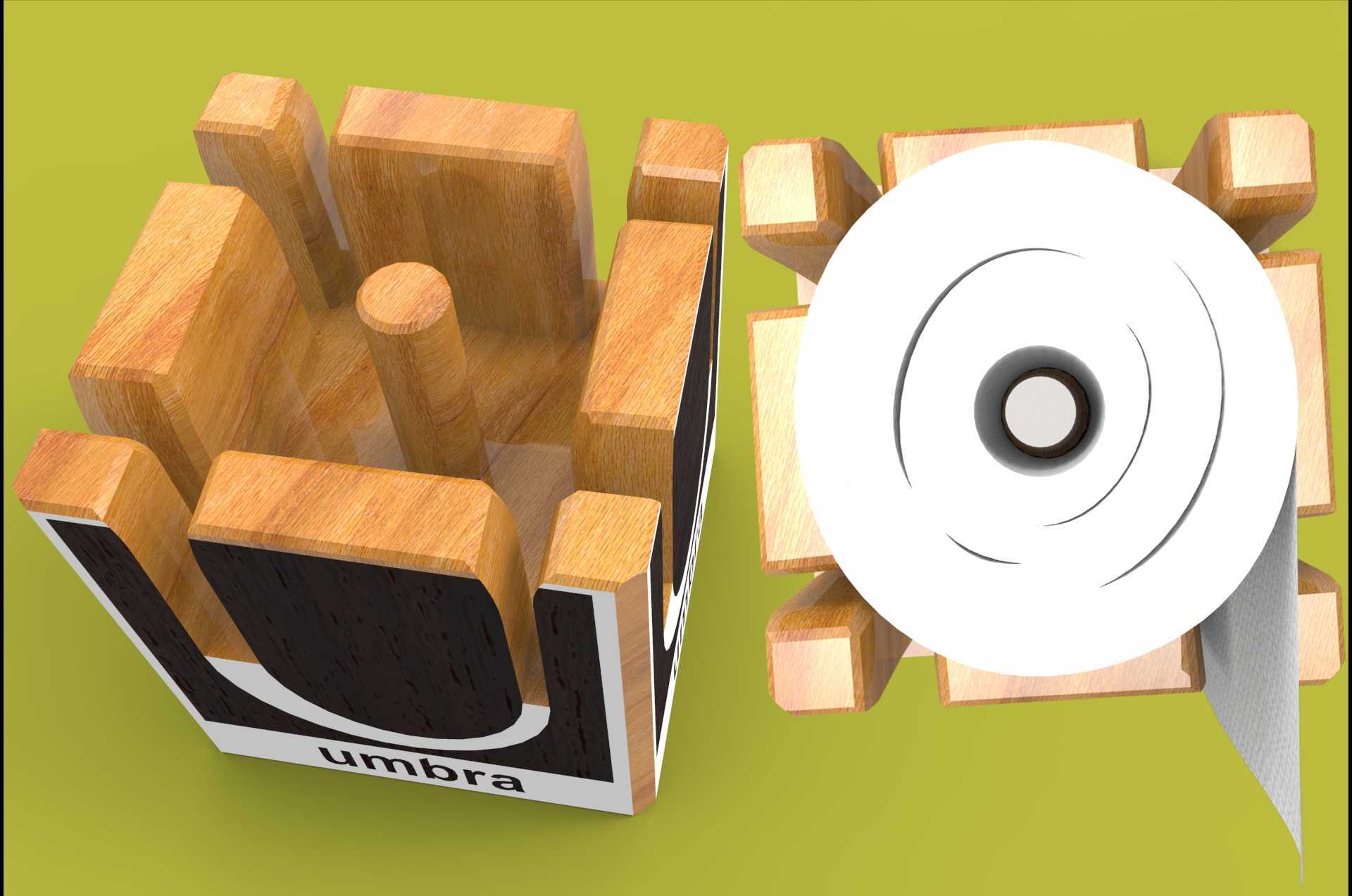

　　卷纸的承载结构设置在框架内部靠上位置，采用U型开口的木质托槽结构，托槽的圆弧半径匹配常规厨房卷纸的纸芯内径，托槽两侧预留2mm的安装间隙，既可以适配不同卷径的厨房专用卷纸，也能让纸卷在托槽上转动时不会出现卡滞，抽拉纸巾时的阻力控制在1.2N-1.8N区间，刚好满足单手抽纸时纸卷顺畅转动，又不会因为阻力过小导致纸卷过度旋转带出多余纸巾。托槽与外框的连接采用嵌入式卡槽配合，无需螺丝固定，用户可以直接将托槽向上抬起取出，方便更换新的卷纸，整个更换过程无需额外工具，操作步骤不超过两步，适配家庭用户、餐饮门店操作人员的使用习惯。

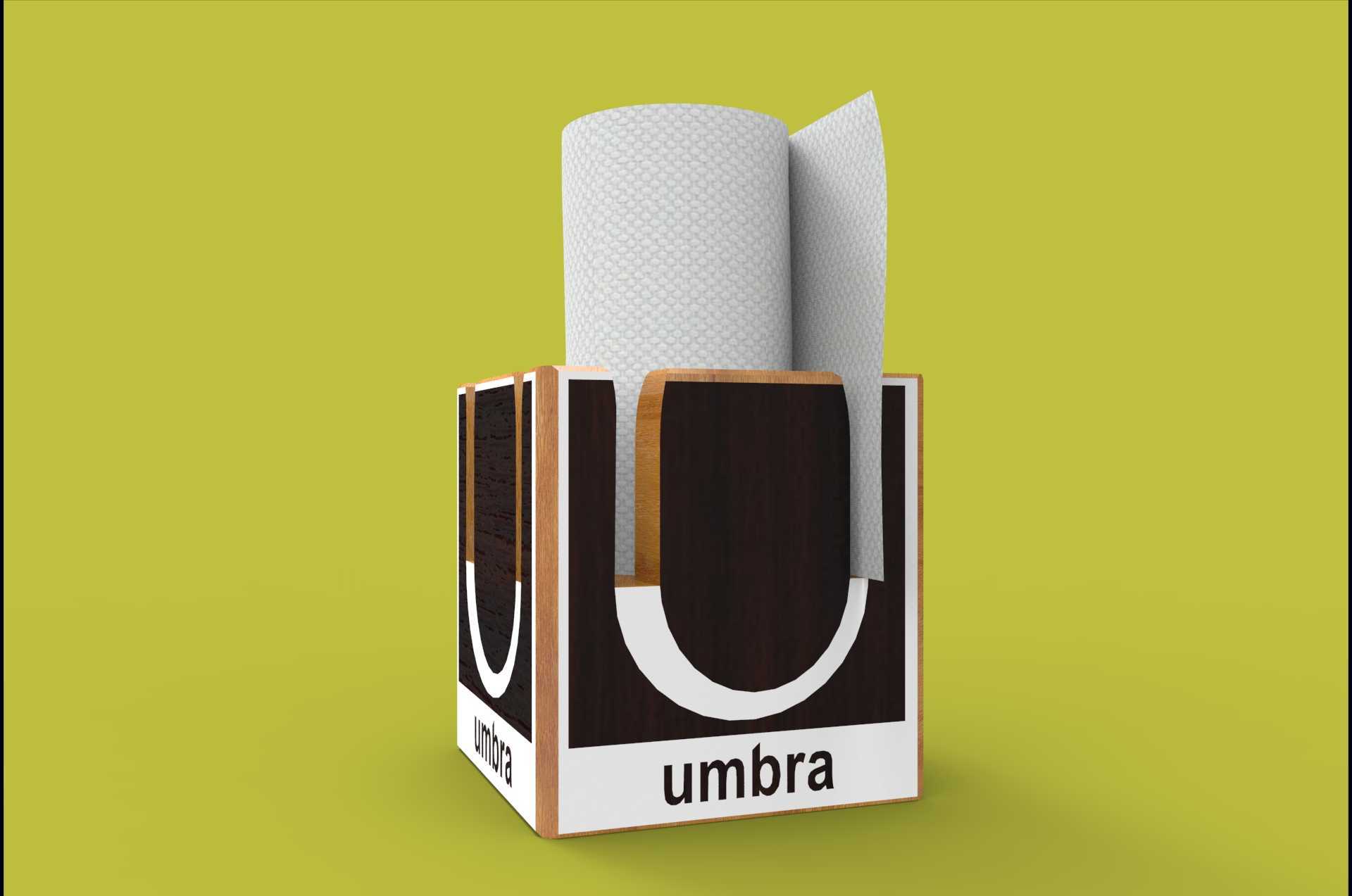

　　框架正面设置了半圆弧型的开口缺口，缺口的下沿高度距离框架底部45mm，刚好预留出手指伸入撕纸的操作空间，缺口的边缘做了R3的圆角打磨处理，没有尖锐棱角，避免日常使用时剐蹭操作人员的手部。框架的外表面采用木蜡油涂饰处理，没有额外的油漆涂层，即使接触厨房的高温蒸汽、少量油污溅落，也可以直接用湿抹布擦拭清理，不会出现涂层脱落、表面发霉的问题。框架侧面预留了10mm宽度的标识粘贴位，可采用丝印或者UV印刷的方式添加品牌标识，标识位的凹槽深度0.2mm，粘贴标识后不会出现边缘起翘的问题。

　　从安装边界来看，整个装置的整体外轮廓尺寸控制在120mm120mm140mm区间，占用的台面空间不足0.02平方米，即使是狭小的厨房操作台、餐饮门店的出餐台、办公桌边角位置都可以放置，不需要额外的打孔安装，直接平放即可使用，不会破坏台面、墙面的原有装修结构。结构设计时做了两种版本的区分，单块整板版本的外框采用整板裁切拼接，整体结构强度更高，适合高频使用的餐饮门店场景；碎拼版本的外框采用小块实木拼接，材料利用率更高，生产成本更低，适合家庭日常使用场景。两种版本的托槽结构、安装尺寸完全通用，零部件可以互换，降低了生产过程中的模具、工装投入成本。

　　在实际使用场景中，除了放置厨房专用的吸油卷纸，也可以适配同规格的厨房保鲜膜卷、一次性擦手纸卷，托槽的承重能力经过验证，单托槽可承载最大1.5kg的卷装物料，长期使用不会出现托槽变形、下垂的问题。纸卷安装后，外露的抽纸端从框架顶部的开口处引出，撕纸时操作人员只需要单手下拉纸巾，纸巾抵在框架的上沿边缘即可完成断纸，不需要另一只手固定架体，完全适配烹饪过程中单手操作的使用需求。整个结构没有复杂的运动机构，没有易损的弹簧、卡扣零件，长期使用不会出现结构失效的问题，实木材质的结构在日常使用中即使出现轻微的磕碰，也不会像塑料材质一样出现开裂、掉渣的问题，使用寿命远高于普通的塑料材质纸巾架。
