智能家居温控器控制器外壳结构设计

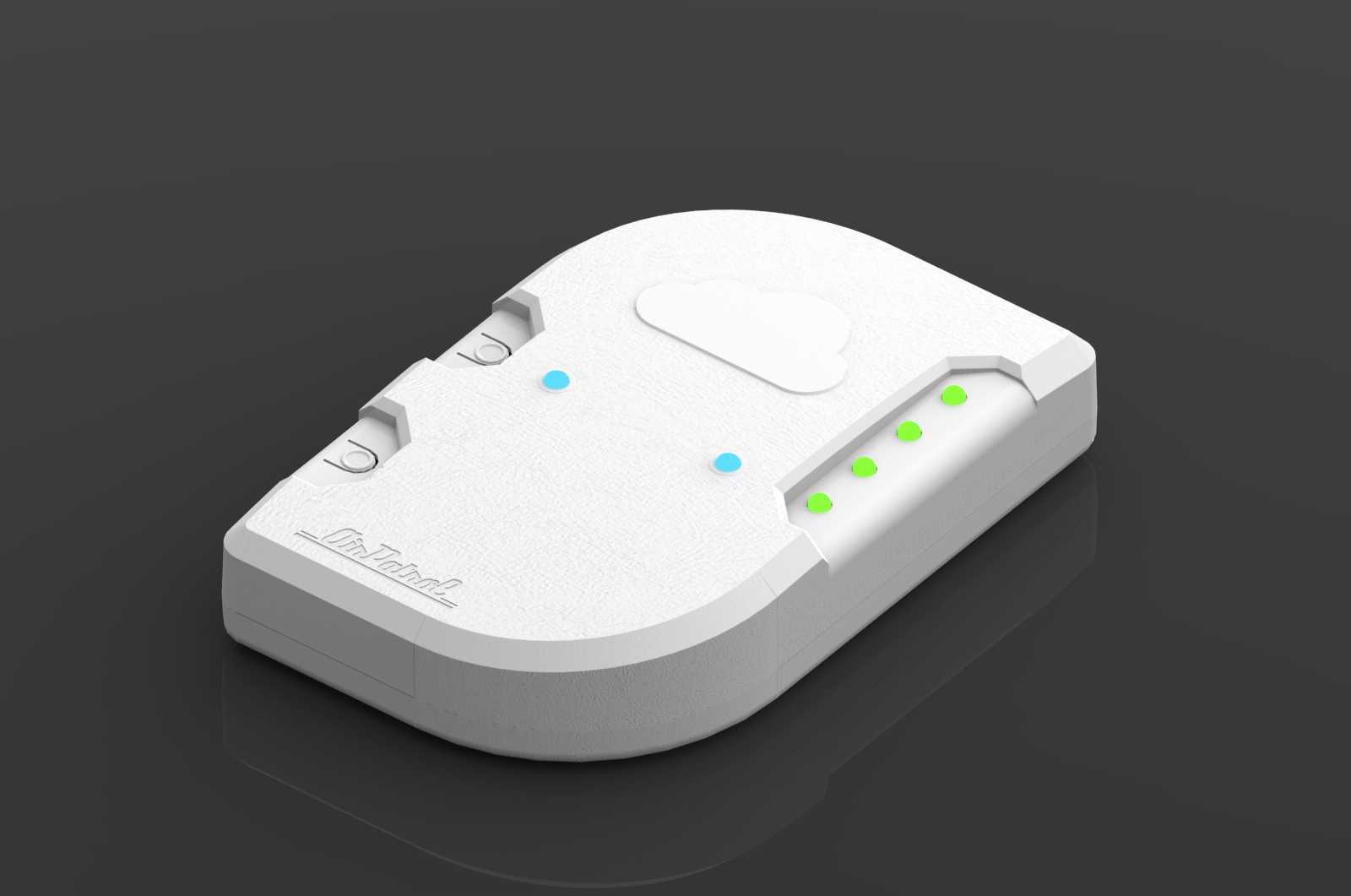

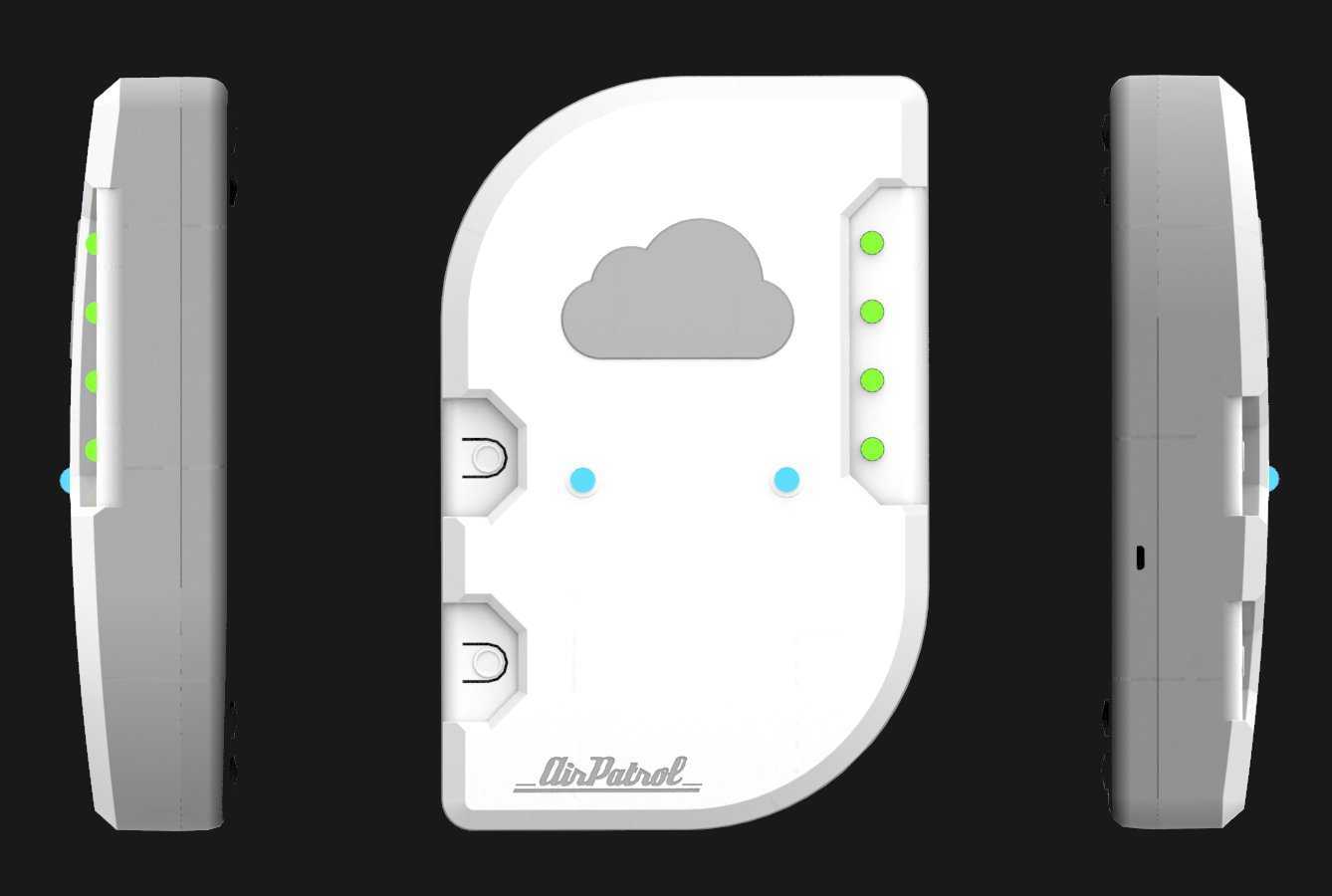

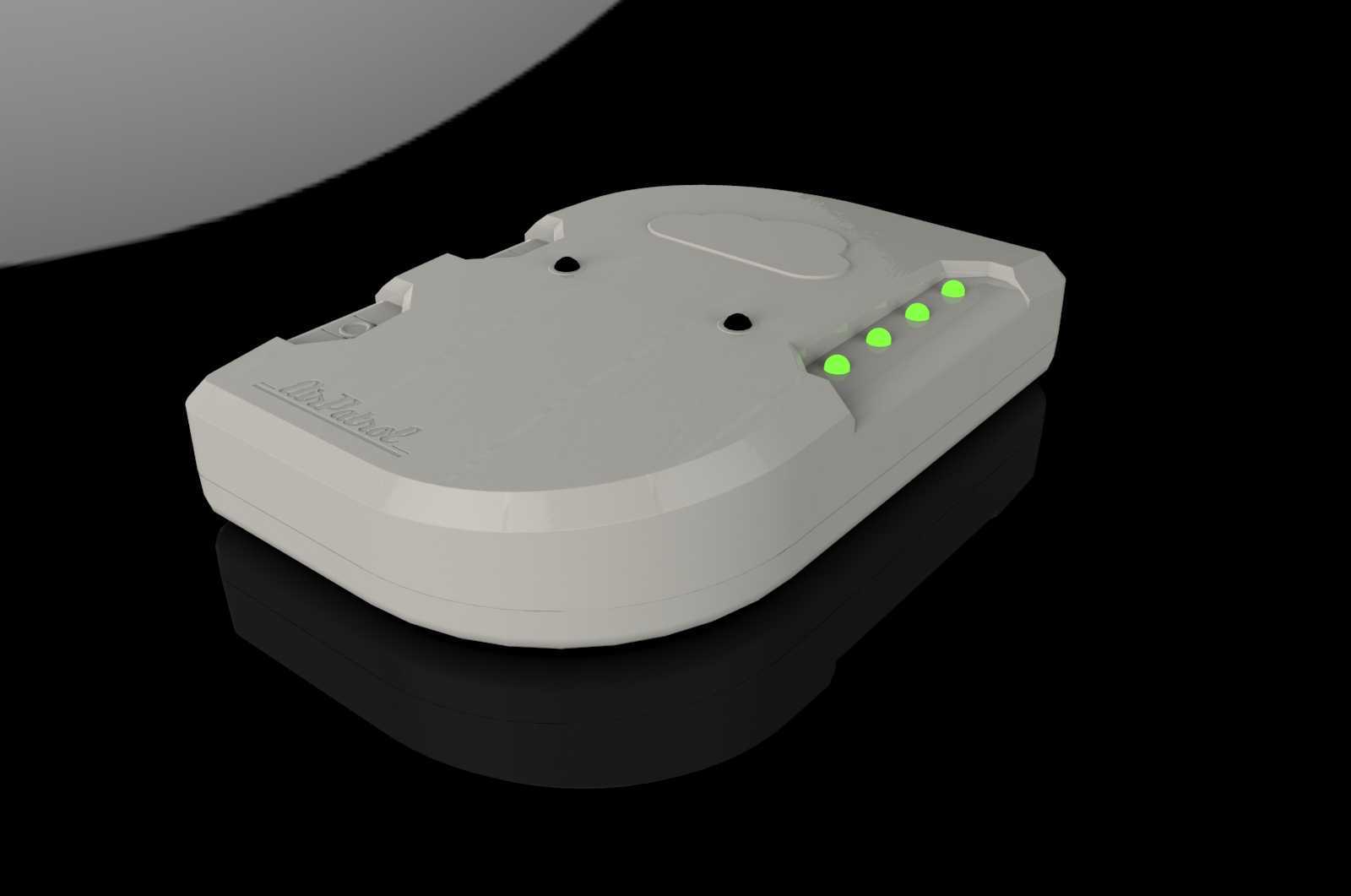

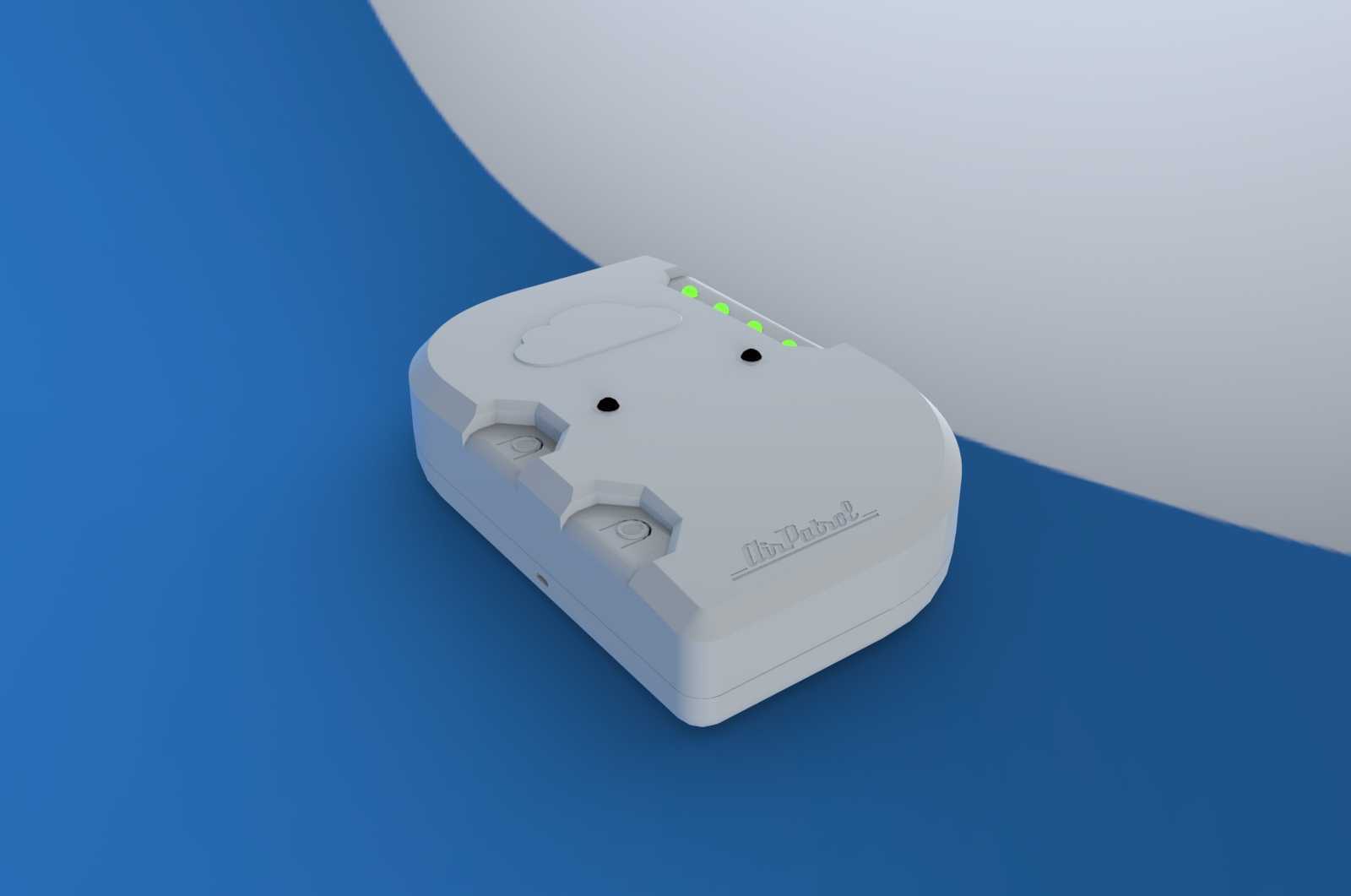

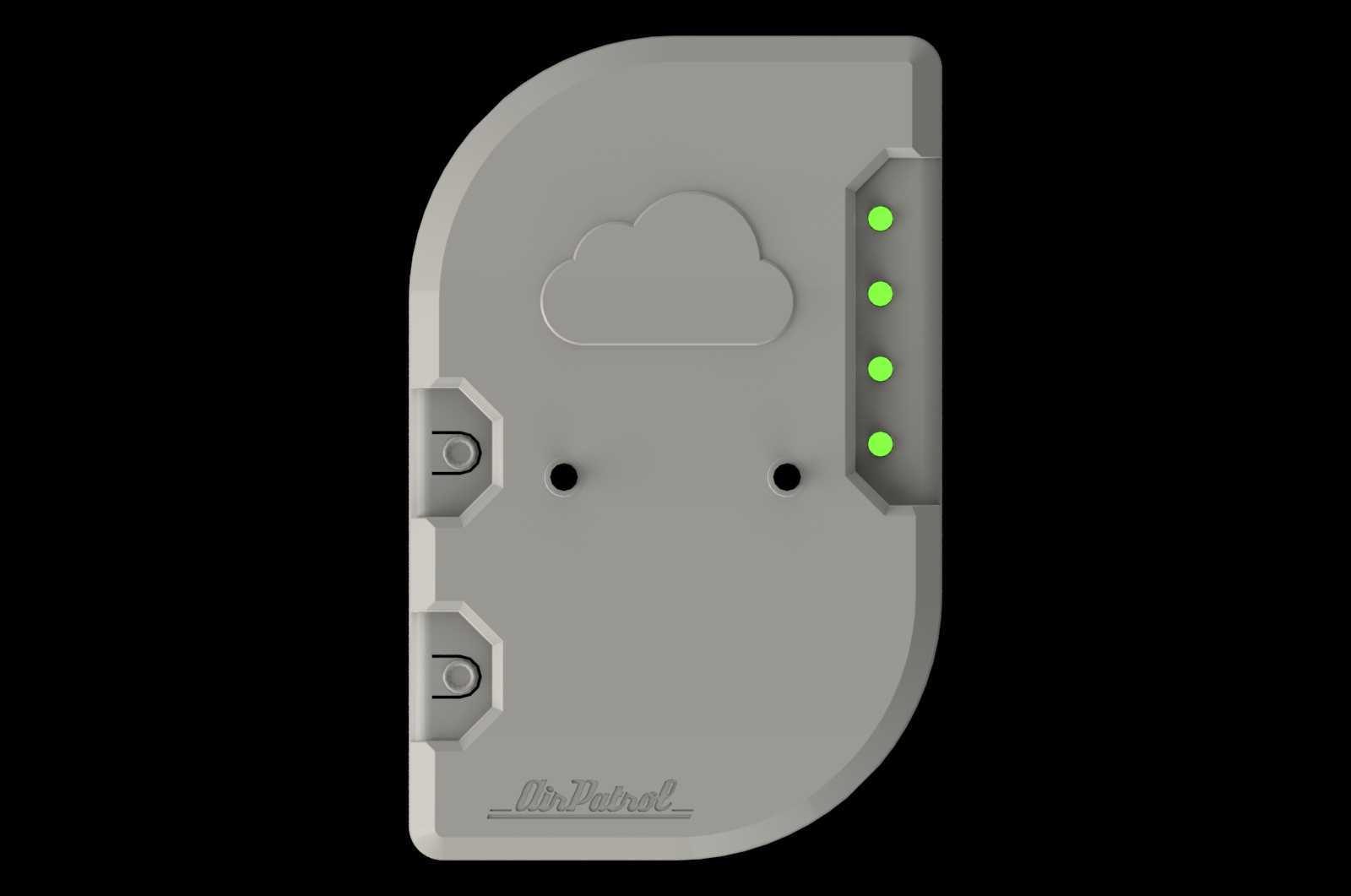

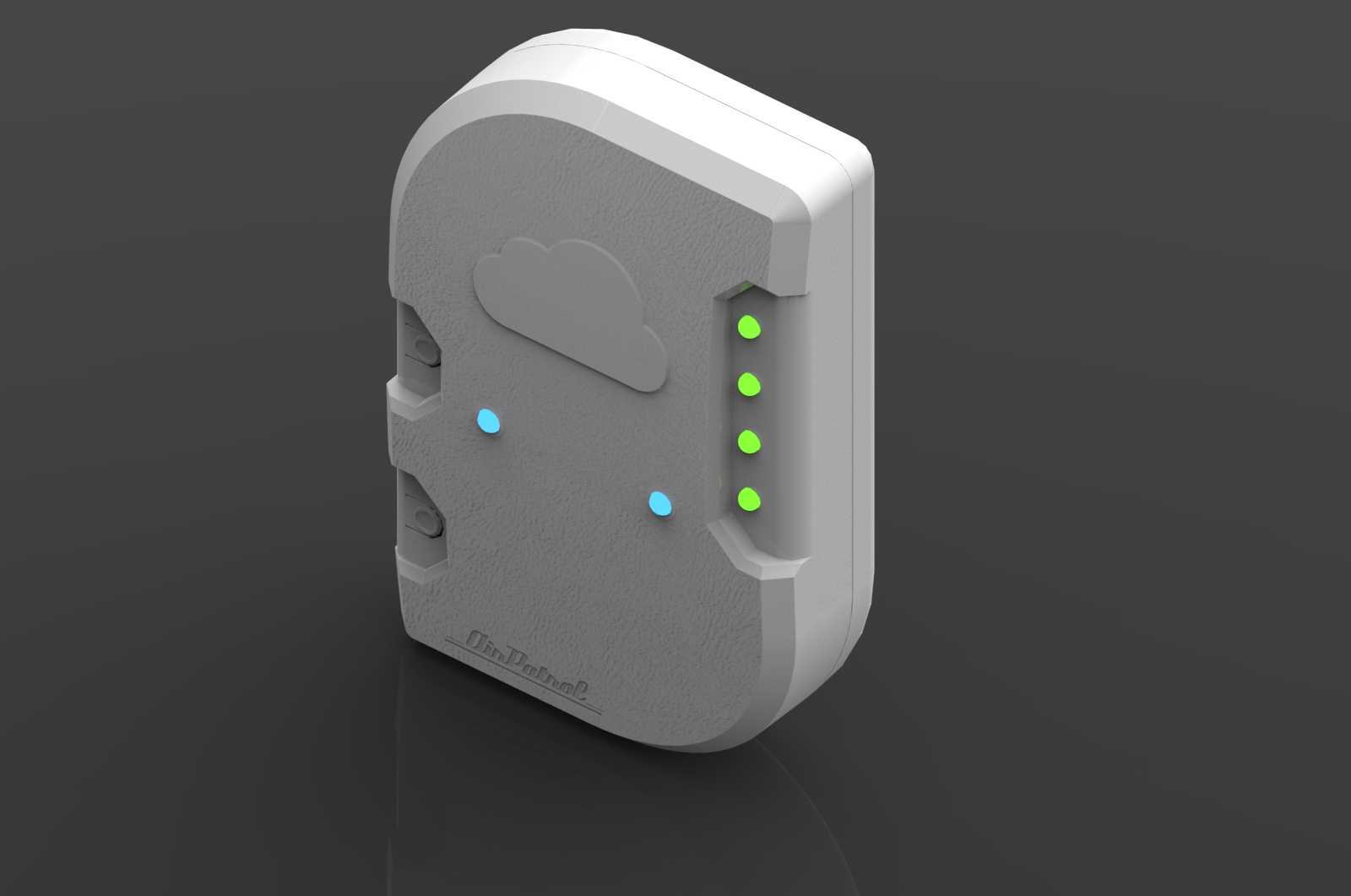

　　这款控制器外壳是面向家用智能温控类设备开发的配套壳体结构，主要适配户内采暖、新风系统的本地控制终端安装需求，在民用住宅分户采暖控制场景中，这类壳体需要同时兼顾墙面安装的适配性、手持操作的握持手感，以及内部电路板、按键模组、状态指示灯的安装限位需求。从结构设计逻辑来看，壳体采用一体化弧面侧边造型，一侧做圆弧收边处理，避免直角磕碰的同时，也适配墙面明装时的视觉协调性，正面预留的云形标识区域为品牌丝印预留位置，不需要额外做凸起结构，保持壳体正面的平整度，减少日常清洁的积灰死角。壳体侧面的指示灯开孔采用竖向等距排布，对应设备运行状态、档位切换、故障告警等不同的指示功能，开孔边缘做0.2mm的倒角处理，避免注塑生产时出现飞边，

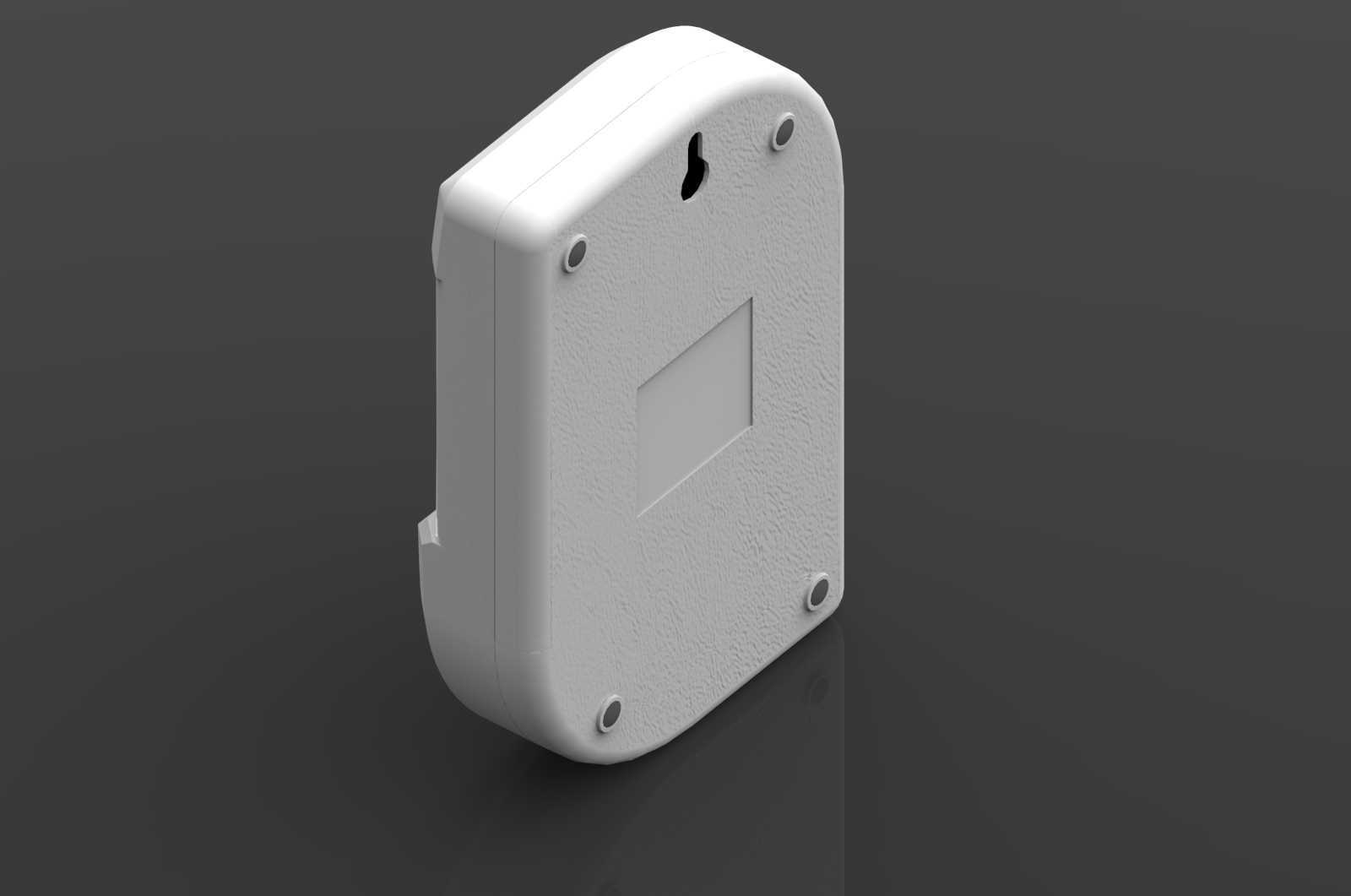

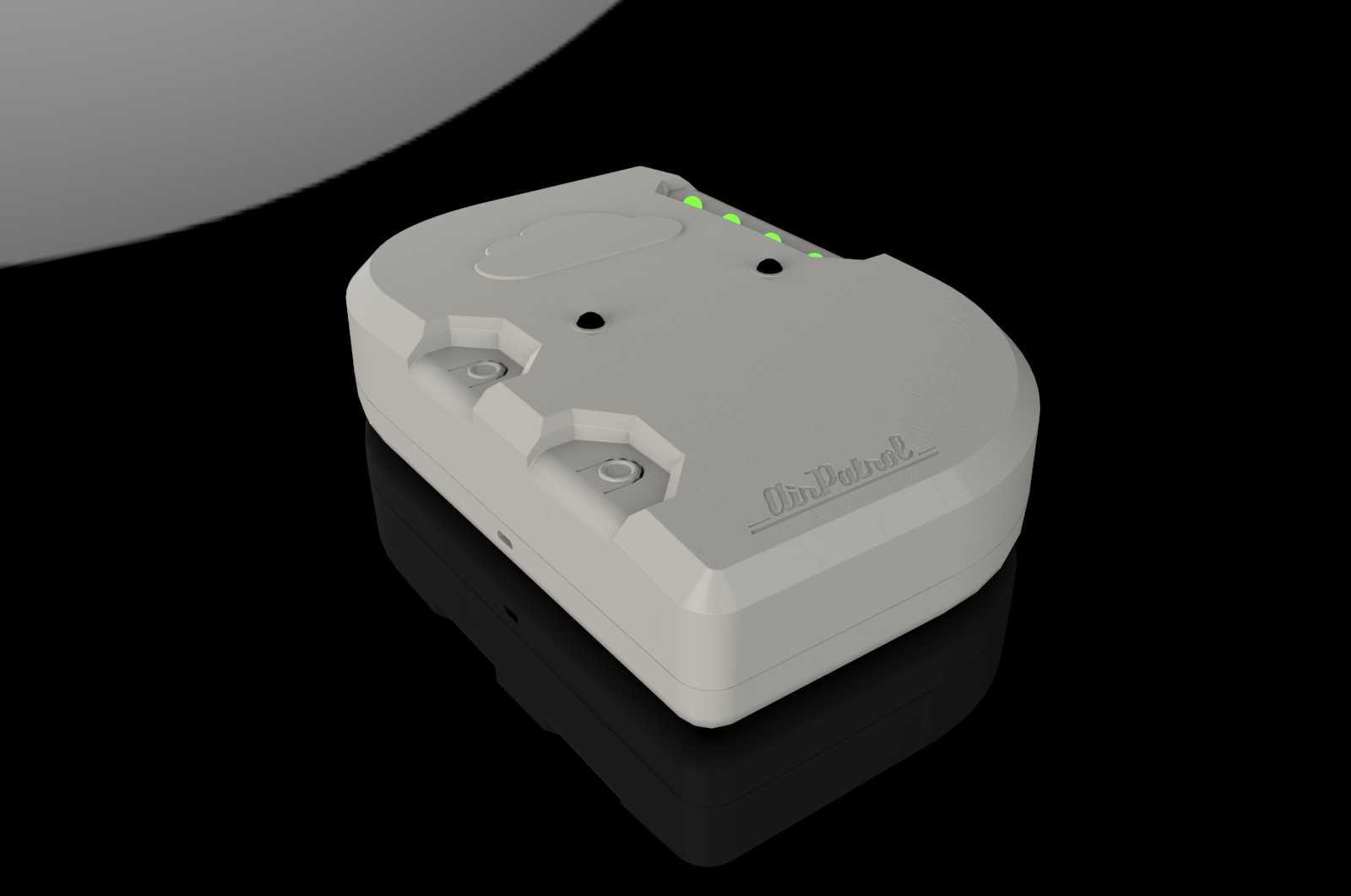

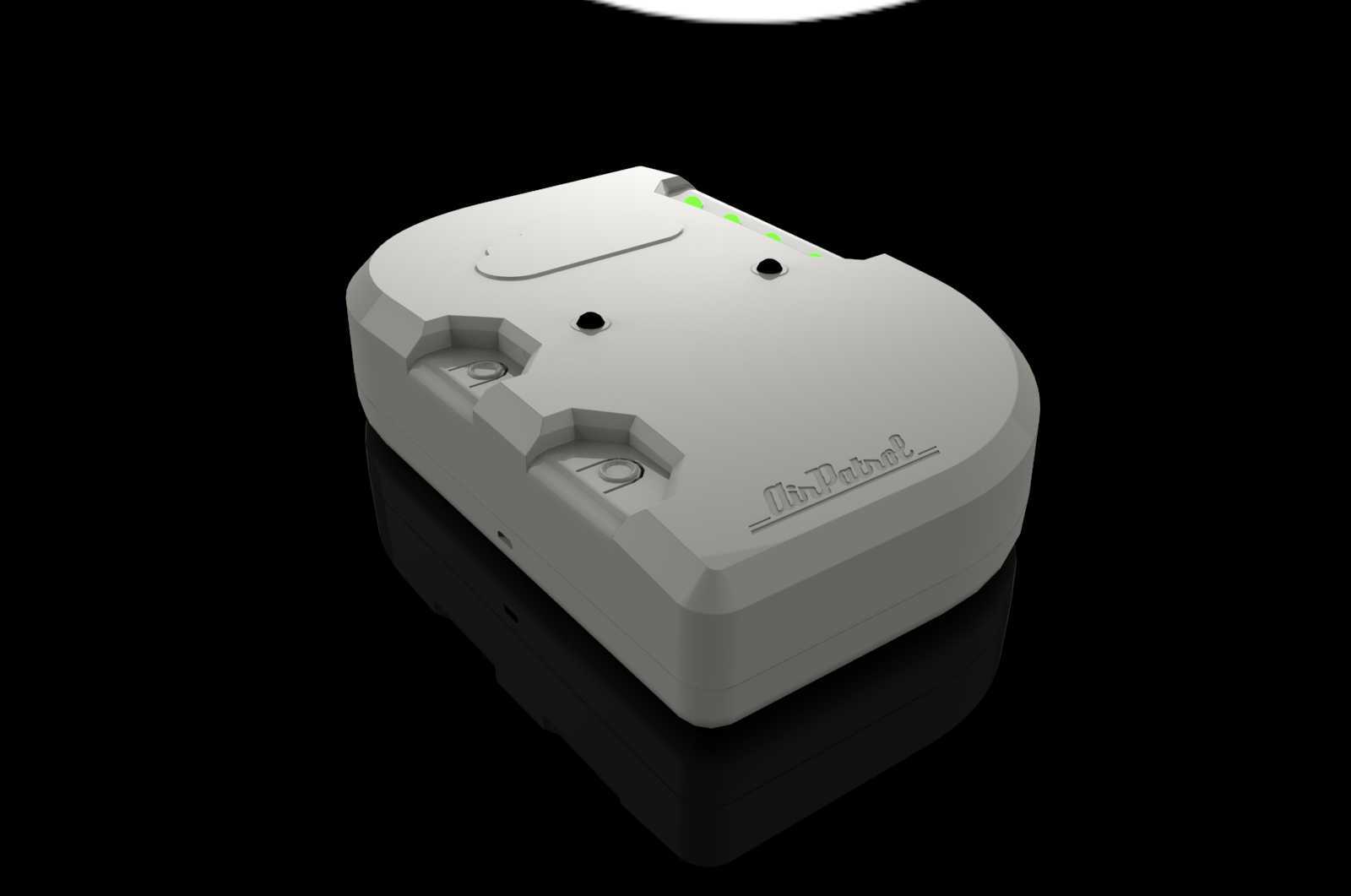

　　同时也能让指示灯的光线扩散更均匀，不会出现局部亮斑影响用户识别。正面的两个蓝色点位为功能按键的键帽预留安装位，按键与壳体的配合间隙控制在0.15mm，既保证按键按压的顺畅度，也能避免灰尘从缝隙进入壳体内部影响电路板可靠性。壳体背部的结构设计充分考虑墙面安装的需求，预留了标准86底盒的安装孔位，同时也支持背胶粘贴的安装方式，适配不同装修阶段的安装场景，不管是装修前期预埋底盒的暗装场景，还是后期加装设备的明装场景，都能通过对应的安装结构完成固定，不需要额外定制转接配件。壳体的壁厚设计遵循注塑成型的工艺要求，主体壁厚均匀控制在2mm，加强筋位置的壁厚不超过主体壁厚的60%，避免注塑生产时出现缩痕、翘曲等成型缺陷，

　　同时在壳体的合模位置做错位止口设计，既可以提升上下壳配合的定位精度，也能增强壳体的整体抗形变能力，在日常按压操作时不会出现壳体异响、合模缝错位的问题。从安装边界尺寸来看，壳体整体宽度控制在70mm，高度110mm，厚度22mm，这个尺寸既可以容纳常规的温控器控制电路板、蓝牙通讯模组、电池仓结构，也不会因为体积过大影响墙面的整体美观度，对比传统的方形温控器壳体，这款弧边造型的壳体在手持配对操作时的握持贴合度更好，用户在进行设备配网、参数设置时单手握持不会有硌手的感觉。壳体表面采用细晒纹处理，不需要额外做喷涂工艺，既可以降低生产过程中的表面瑕疵率，也能减少日常使用过程中的指纹残留，长期使用也不会出现表面发亮、划痕明显的问题。

　　在内部结构的设计上，壳体内部预留了多个定位柱和卡扣位，电路板通过定位柱完成限位，不需要额外打螺丝固定，上下壳之间采用卡扣加两颗紧固螺丝的固定方式，既方便生产组装时的快速装配，后期设备维护时也可以快速拆开壳体检修内部元件，卡扣的扣合量控制在0.8mm，保证多次拆装也不会出现卡扣断裂、配合松动的问题。针对家用设备的使用环境，壳体的合模缝位置预留了防水胶圈的安装槽，可以实现IP30的防护等级，能够阻挡日常打扫时的灰尘、少量飞溅的水渍进入壳体内部，提升设备在厨房、卫生间等相对潮湿多尘场景下的运行可靠性。壳体侧面的接口位置做了下沉式设计，预留了USB调试接口的开孔，平时可以通过配套的硅胶塞封堵，需要调试设备参数时再打开，不会破坏壳体整体的外观完整性。
