立式框架结构工业干燥通风装置

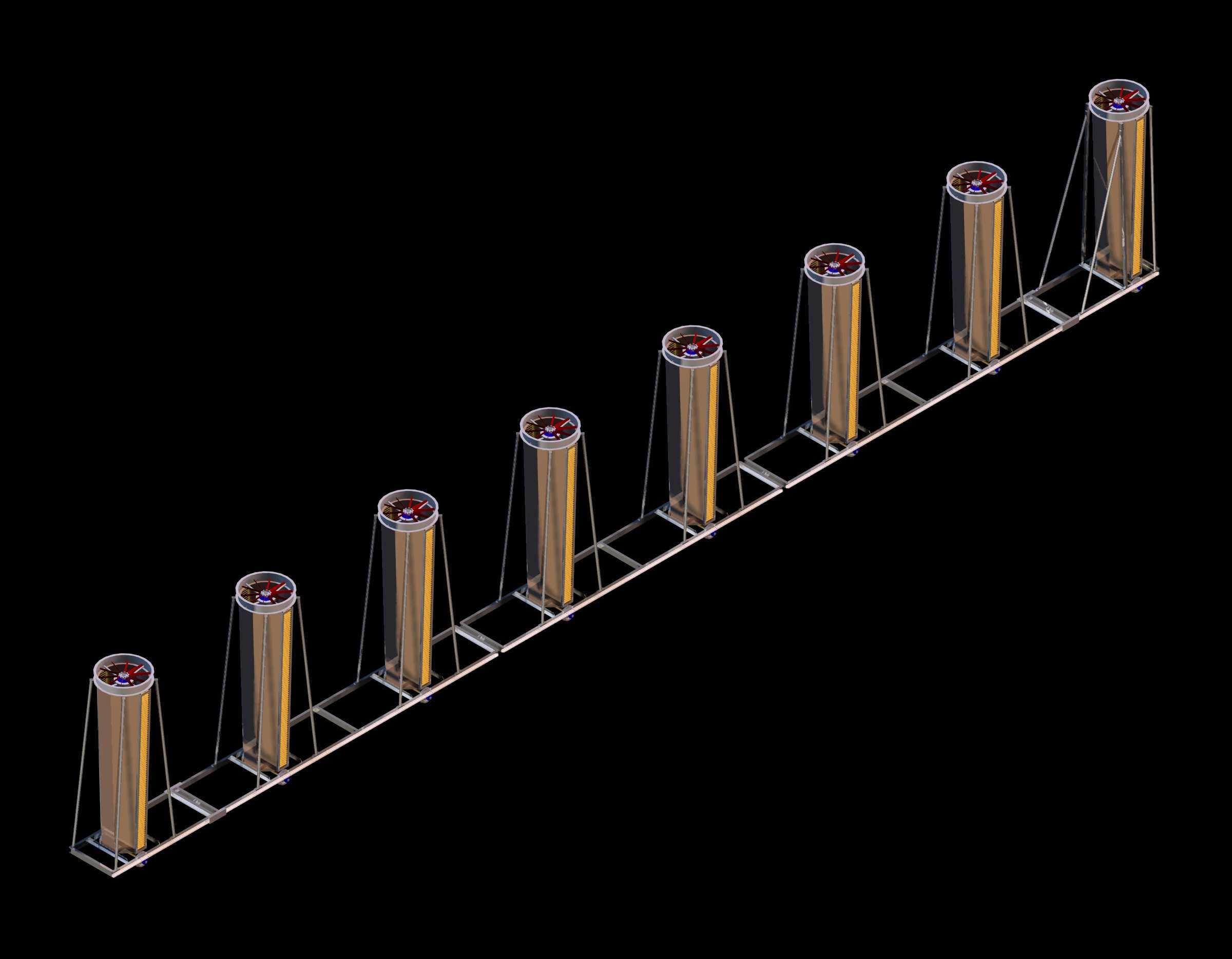

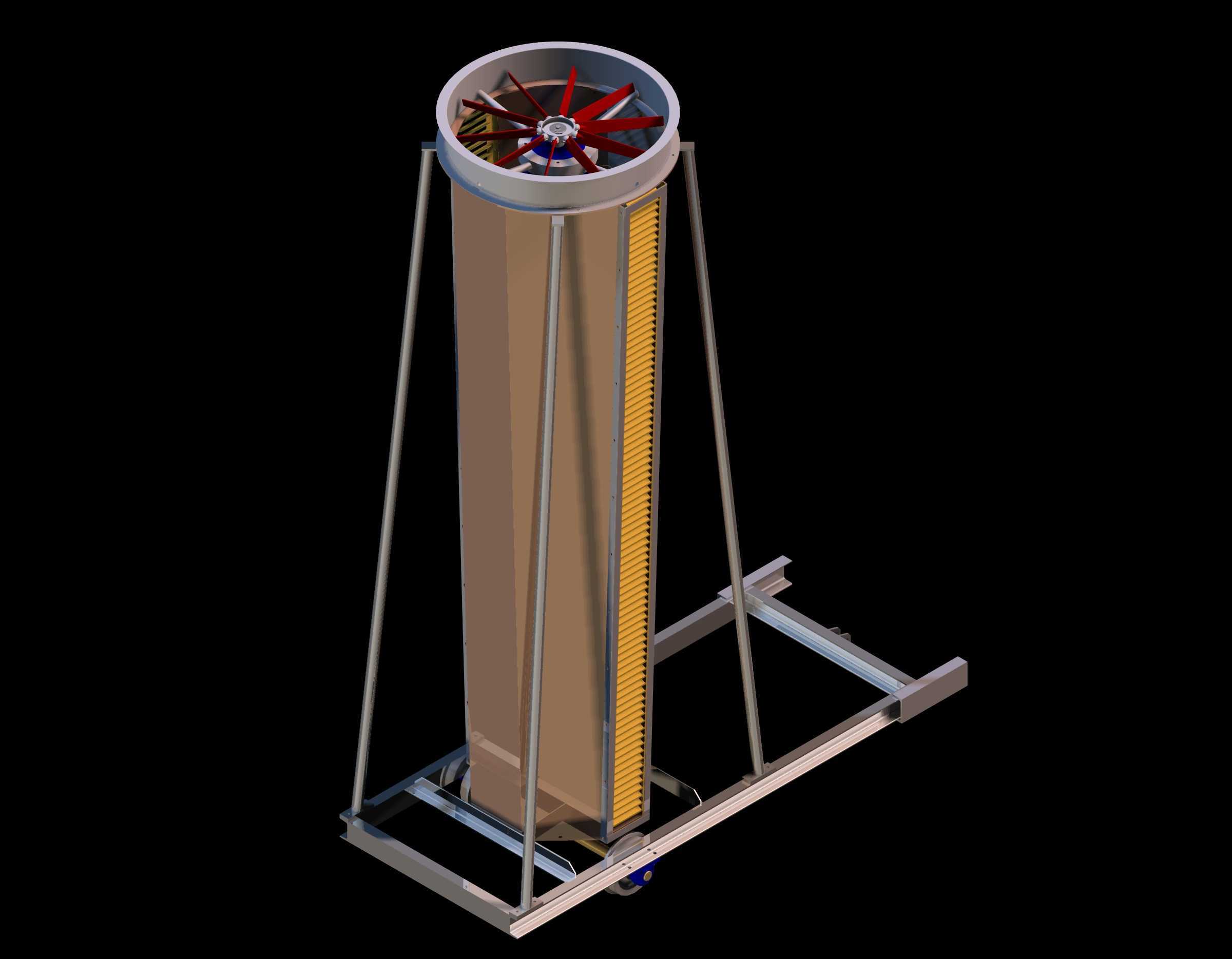

　　这套立式结构的通风干燥装置，最早接触类似结构是在建材预制件的养护工位，当时现场需要对码放的砌块类工件做定向通风除湿，避免表层凝水影响后续砌筑粘接强度，传统的轴流风机直吹存在气流覆盖不均、边缘区域流速不足的问题，这套结构的设计刚好针对性解决了这类现场痛点。从结构组成来看，核心的立式筒体采用薄钢板折弯拼接成型，筒体截面为规整矩形，四个折边处做了圆弧过渡处理，避免应力集中在长期振动工况下出现焊缝开裂，筒体顶部集成了轴流风轮组件，风轮外围设置了放射状导流叶片，能将轴向吸入的气流均匀导向筒体内部的整列换热通道，筒体一侧的通长黄色格栅结构是气流均布组件，每一条格栅的间隙都经过等距校准，保证沿筒体高度方向的出风速度偏差控制在15%以内，

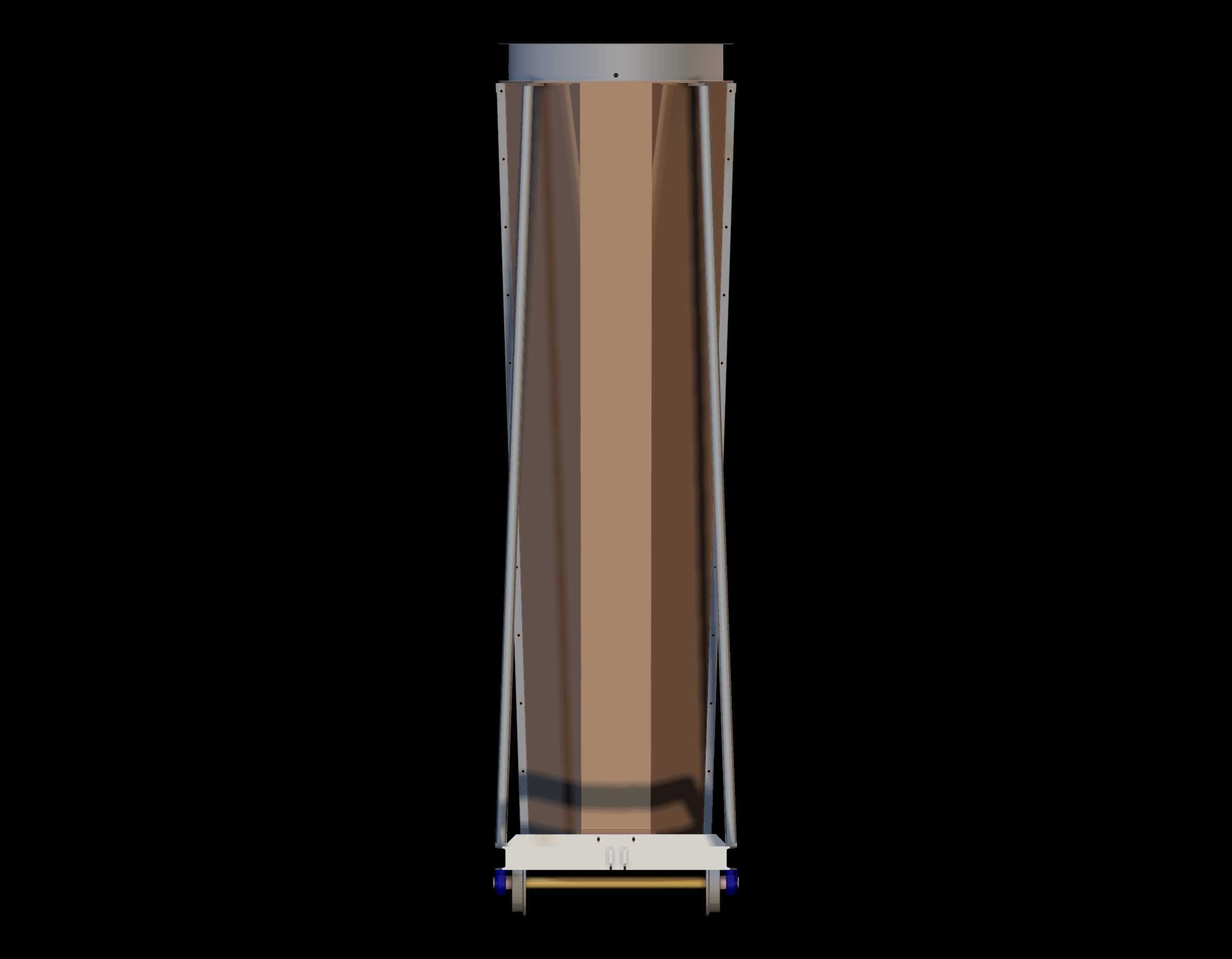

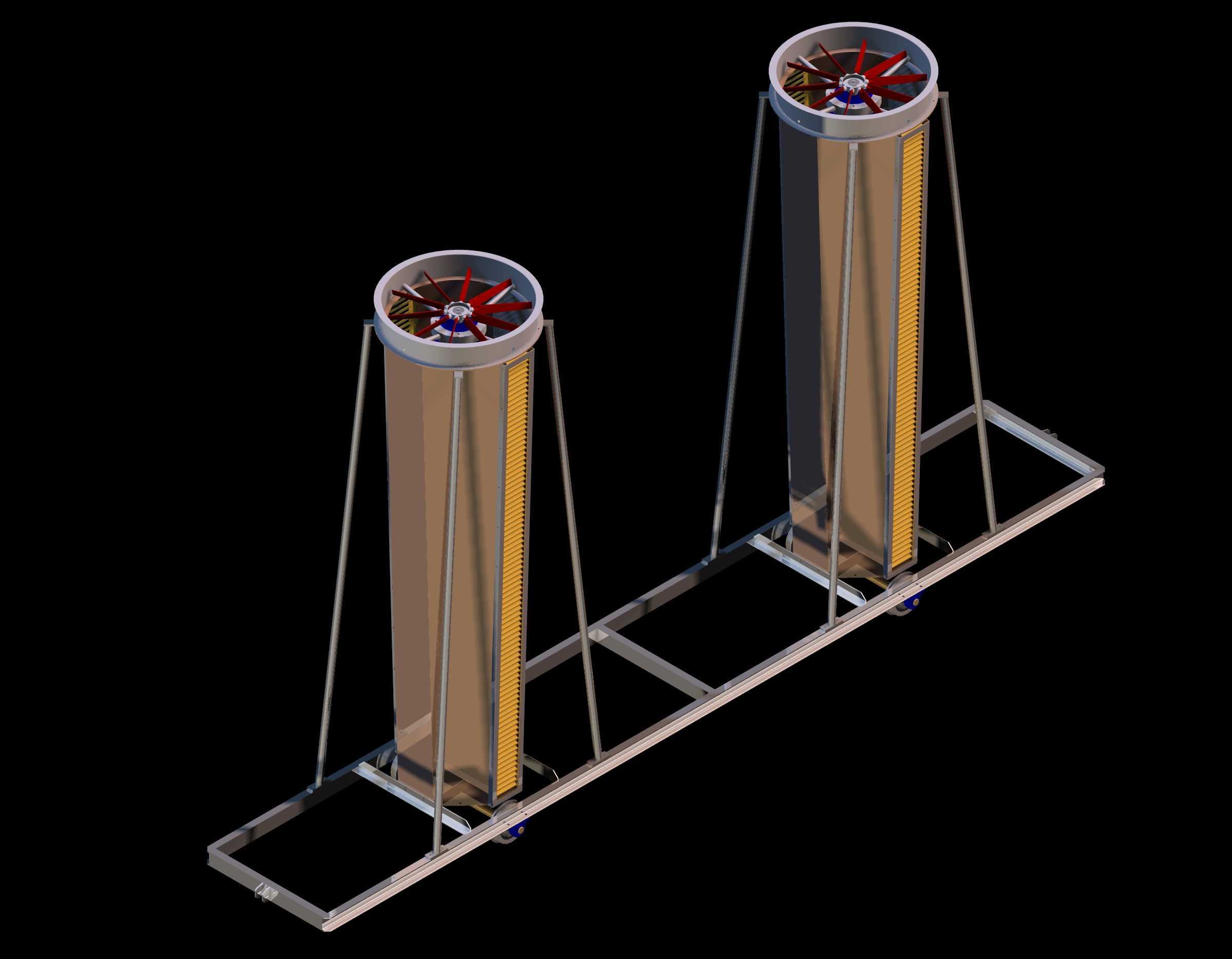

　　不会出现上端风速过高、下端风量不足的分层问题。外围的支撑框架采用标准型材焊接成型，三根斜向支撑腿从筒体中上部延伸到底部的水平滑移底座，支撑角度经过力学校核，在设备满负荷运行产生振动时，整体重心始终落在底座支撑边界以内，不会出现侧翻风险，底部的水平框架预留了脚轮安装位与地脚固定孔，既可以通过脚轮在车间内灵活转场，适配不同工位的临时干燥通风需求，也可以通过膨胀螺栓将底座固定在混凝土基础上，作为固定工位的长期通风设备使用。从安装边界来看，设备整体占地尺寸控制在1.2米见方以内，垂直高度约2.8米，安装时只需要预留顶部0.5米的进风空间、侧面格栅处1米的操作维护距离即可，不需要额外搭建复杂的安装平台，对车间层高的适应性较强，

　　常规的标准工业厂房都能满足安装要求。设计过程中特意将风轮驱动组件设置在筒体顶部，一方面可以利用筒体自身的高度形成自然的气流负压增益，降低风机的运行功率损耗，另一方面也避免了驱动电机长期处在高湿度的出风区域，减少电机绕组受潮的故障概率，筒体内部的流道做了光滑过渡处理，没有突兀的结构凸起阻挡气流，能有效降低风阻带来的能耗损失与运行噪音。在实际应用场景中，这类装置除了建材砌块的干燥工位，还可以适配工件涂装后的表干工序、仓储区域的定点通风除湿、小型零部件的自然冷却辅助送风，只需要根据工况需求调整顶部风轮的转速参数，就能匹配不同的风量要求，框架上预留的多个安装孔位还可以拓展加装加热模块、过滤组件，将装置改造为热风干燥单元或者净化送风单元，

　　不需要对主体结构做大规模改动。结构建模过程中，所有的型材拼接处都做了焊缝止口设计，方便现场焊接时定位对齐，减少组对误差，筒体的薄钢板拼接采用卡扣加焊接的组合方式，既保证了筒体的密封性，避免气流从拼接缝隙泄漏损失风压，也能降低钣金加工的难度，不需要高精度的折弯设备就能完成筒体的加工成型，底部滑移底座上设置的限位块，可以在设备推移到指定位置后快速锁定，避免运行过程中出现位置滑移。
