激光光阑钣金切割成型构件

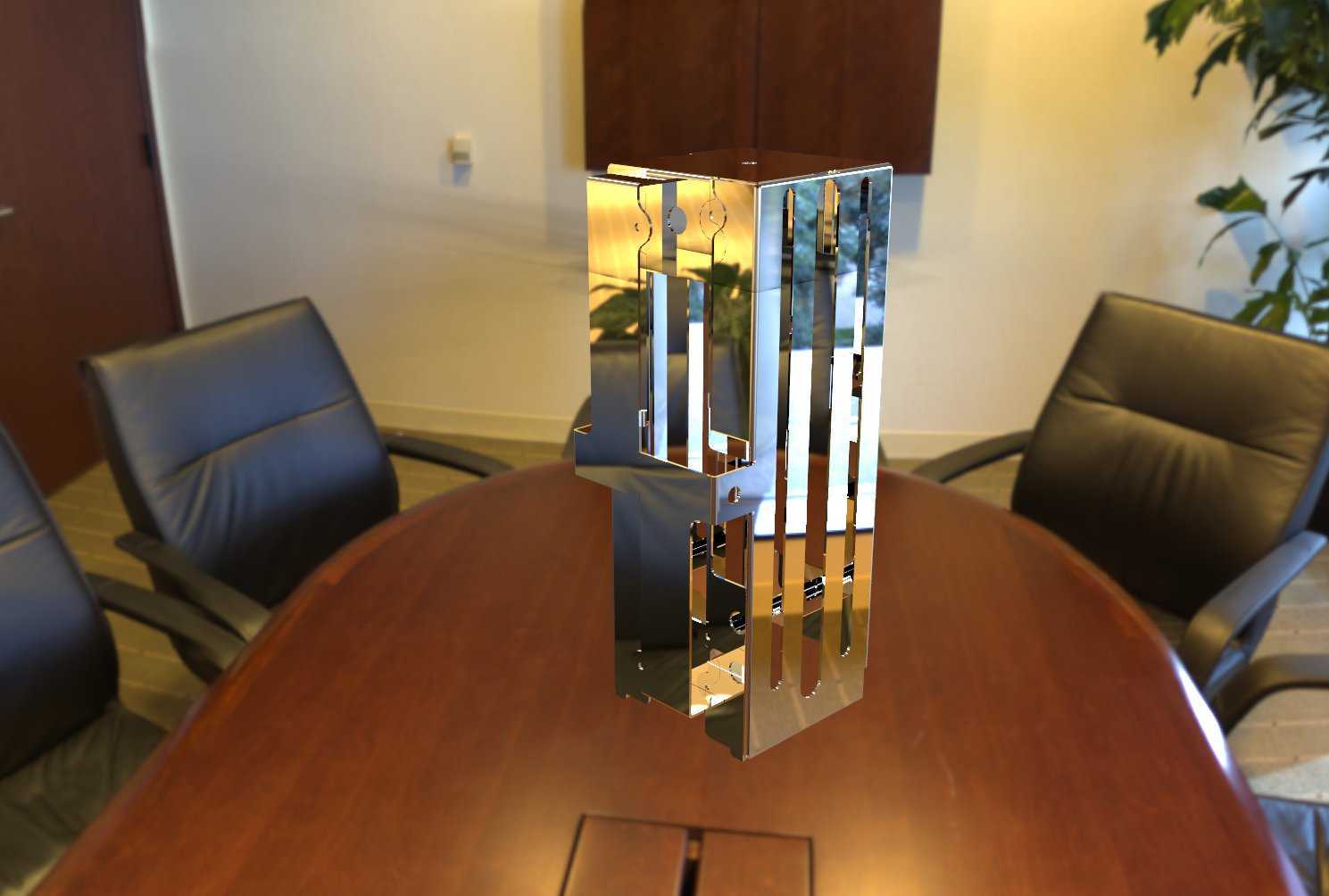

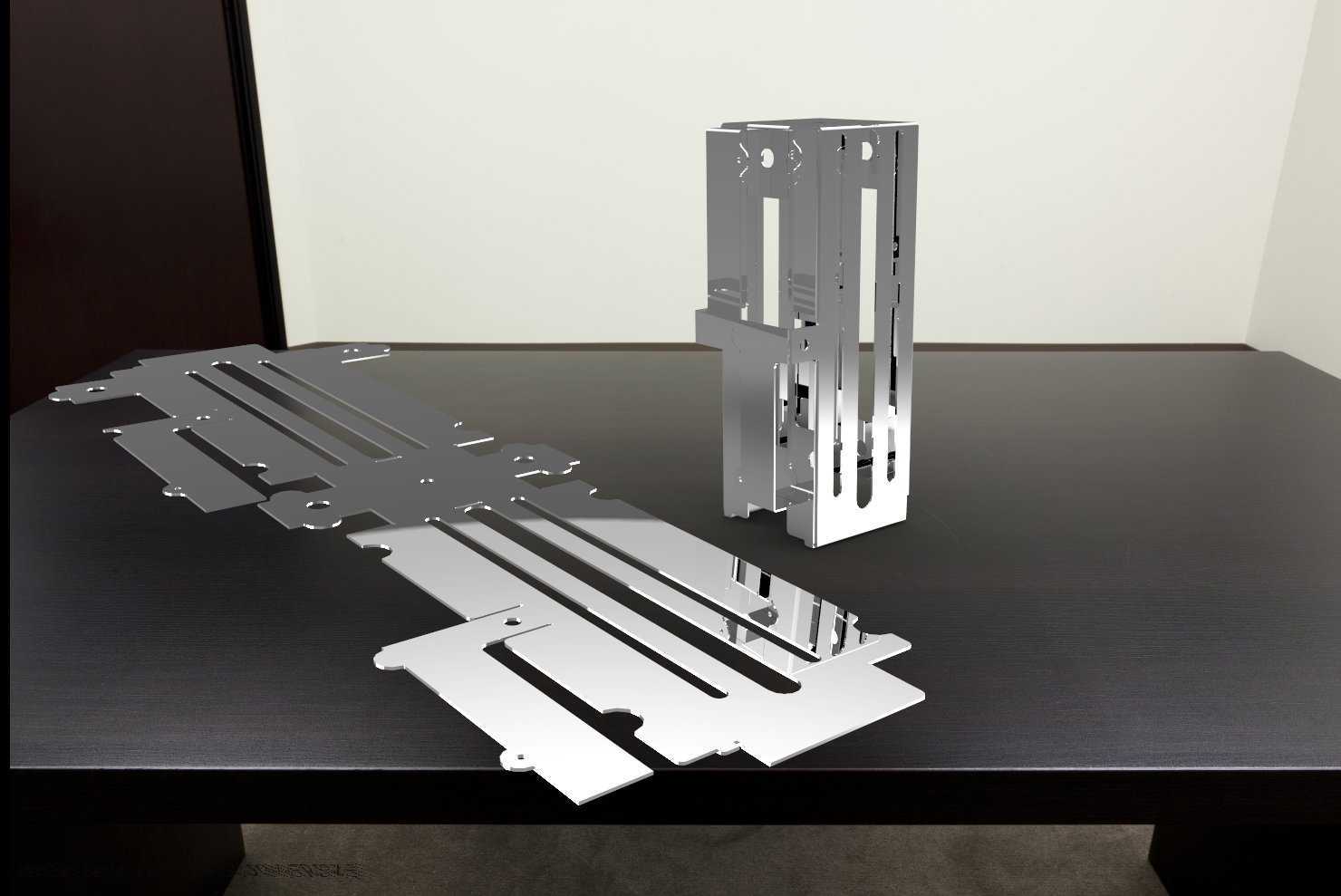

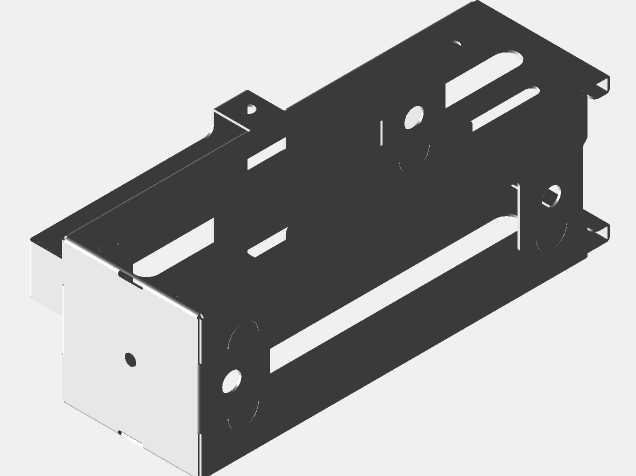

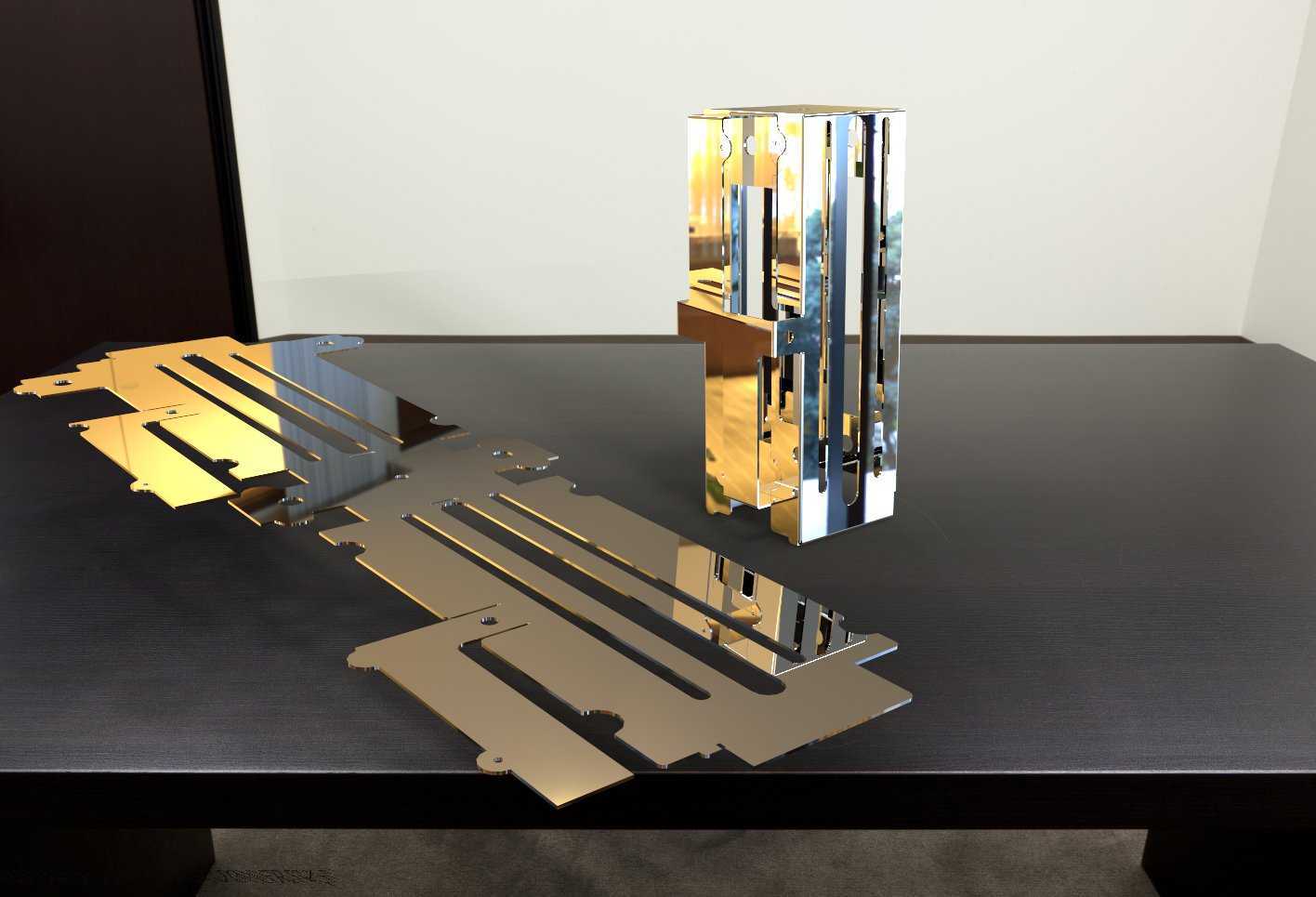

　　这类薄板成型构件主要配套在激光加工设备的光路系统中，作为光阑结构的核心承载与限位部件使用，日常在中小功率激光切割、激光打标设备的光路校准段能见到同类型结构，主要作用是约束光路通光孔径、遮挡杂散激光反射，同时为光阑调节片提供稳定的滑动安装基准。从结构形态来看，该构件采用薄镜面不锈钢板材加工，平板状态下是一体化排版的展开料，所有安装孔位、定位卡槽、弯折定位边都在激光切割工序中一次成型，不需要额外二次钻孔或铣削加工，弯折后形成立体的框式支撑结构，相邻板边通过自带的卡扣榫槽实现拼接定位，不需要额外焊接或紧固件连接，装配效率远高于传统拼接式钣金支架。设计阶段首先要匹配光阑组件的滑动行程，框体内部的通光槽宽度需要预留0.2mm的调节余量，

　　避免光阑片滑动时出现卡滞，所有弯折边的内R角严格控制在0.15mm以内，因为板材厚度仅0.8mm，过大的弯折R角会导致拼接后框体出现累计尺寸偏差，直接影响光阑片的滑动同轴度。平板展开时的卡扣位置需要根据弯折回弹量做补偿设计，镜面不锈钢的弯折回弹角度大概在2-3度，所以卡扣的搭接尺寸要预留0.1mm的过盈量，保证弯折拼接后卡扣能完全卡入对应卡槽，不会出现松脱。安装边界方面，该构件整体成型后的外轮廓尺寸控制在120mm40mm60mm范围内，背部的两个定位挂孔间距为80mm，可直接固定在光路系统的安装立板上，底部的支撑边宽度为8mm，能保证构件安装后与光路轴线的垂直度误差不超过0.05mm，避免因为安装倾斜导致通光孔偏移光路中心。

　　构件表面保留了激光切割后的镜面效果，不需要额外做喷涂或氧化处理，光滑的金属表面可以减少杂散光的漫反射，降低杂散光对激光加工精度的干扰，同时镜面不锈钢的抗锈蚀能力较强，在设备日常使用的车间环境下，不需要做额外的防锈维护就能长期保持结构尺寸稳定。从加工工艺角度看，这类一体化钣金展开设计最大的优势是材料利用率高，单张1220*2440的标准板材可以排版近百套该构件的展开料，激光切割的单件加工时长不超过30秒，弯折工序只需要简单的定位治具就能完成成型，不需要复杂的冲压模具，非常适合小批量定制类激光设备的配套生产，当设备光路尺寸需要调整时，只需要修改展开图的槽位尺寸就能快速适配，不需要重新开模，大幅缩短了设备改型的周期。实际装配过程中，

　　该构件的所有定位边都设计了导向斜角，光阑片插入滑槽时不需要额外对准，顺着导向边就能滑入安装位，滑槽的间隙控制在0.1mm，既保证光阑片滑动顺畅，又不会出现旷量导致的通光孔偏移，构件侧面的固定孔位采用腰型孔设计，安装时可以在水平方向做±1mm的位置微调，方便光路校准的时候调整光阑的中心位置，不需要重新打孔定位。
