泵用导杆式十字头组件三维结构设计

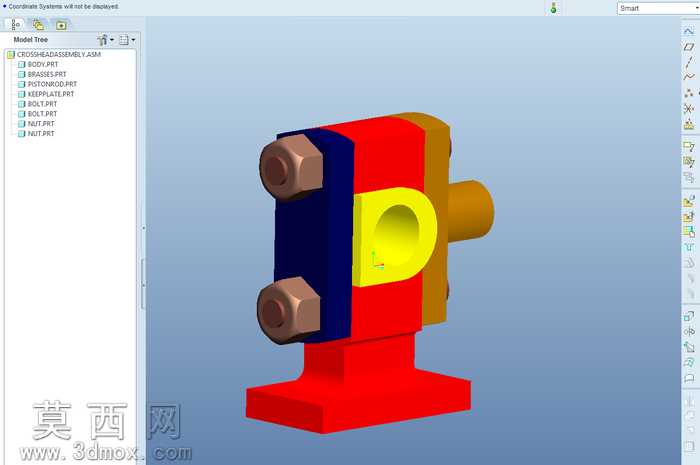

本作品为泵类设备配套的导杆导向式十字头装配组件，采用三维参数化建模方式完成全结构搭建，建模过程严格遵循机械装配的公差配合逻辑，对每个组成零件的尺寸链进行了完整推演，确保各部件装配后无干涉、运动路径通顺。建模阶段先完成基座主体的结构绘制，基座采用带安装底板的立式承力结构，底板预留安装固定位，主体部分设置两组平行的贯通通道，用于穿装导杆实现往复运动的精准导向，通道内壁的尺寸精度按照滑动配合要求设定，保证十字头往复运行时的同轴度与稳定性。主体侧方设置带凸台的圆形连接端口，端口内部做中空通孔设计，用于连接动力输入杆件，实现动力的传递与换向。装配结构中包含两组对称布置的锁紧螺母组件，螺母采用外六角标准结构，建模时还原了螺纹的牙型细节与螺母的倒角工艺特征，螺母与穿装螺栓配合实现主体与侧方导向块的压紧固定，侧方导向块采用耐磨结构设计，与主体贴合面做平面度约束，保证装配后结合面无缝隙。材质渲染阶段对不同部件做了区分化材质设置：基座主体采用红色工程铸铁材质，还原铸铁件的哑光磨砂金属质感，表现部件的承压刚性；侧方导向块采用深蓝色合金结构钢材质，添加轻微的金属反光效果，体现耐磨部件的材质特性；锁紧螺母采用铜合金材质，渲染出暖棕色金属光泽，区分紧固件与主体结构；连接凸台采用黄铜材质，表现传动部件的耐磨减摩特性；中部的环形连接座采用亮黄色工程塑料材质，还原密封衬套的材质视觉特征。设计思路围绕泵类设备十字头的实际工况展开，重点优化了导杆平行通道的位置精度，保证十字头在往复运动过程中不会出现偏磨卡滞问题，同时将整体结构拆分为多个可独立拆卸的零件，方便后续的维护更换与零件替换，装配体完整还原了各零件的装配层级关系，在建模环境中可实现装配体的爆炸视图拆解、运动干涉检查，能够直接用于工程图导出、生产加工参考以及设备装配教学演示，结构设计兼顾了刚性需求、装配便利性与工况实用性，完全适配泵类设备的动力换向、往复传动的功能需求。
