双槽V型传动滑轮结构设计

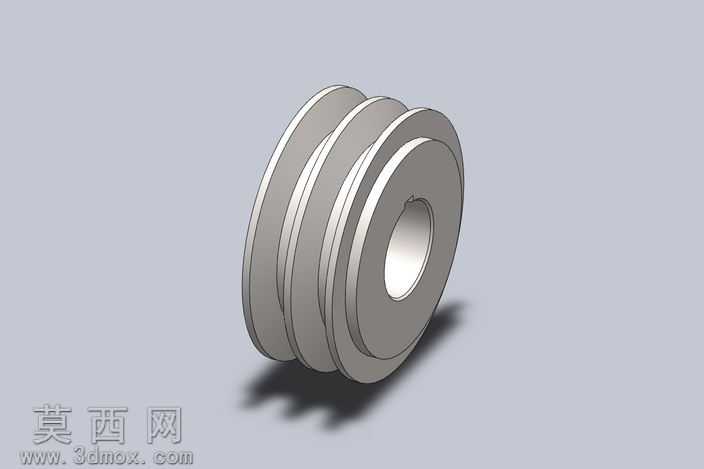

本作品为双槽V型传动滑轮的三维建模成果，建模阶段以机械传动场景的实际使用需求为核心设计逻辑，首先确定滑轮的核心功能参数：适配双组V型传动带的槽型轮廓、中心安装轴孔的配合公差、轮体的径向承载厚度，从结构根源保障滑轮在传动过程中的稳定性与负载能力。建模过程采用参数化草图驱动的特征构建方式，首先绘制滑轮的轴向截面轮廓草图，精准绘制两个对称分布的V型绳槽轮廓，明确槽面倾斜角度、槽底圆角半径、槽间分隔凸缘的厚度尺寸，同时确定中心轴孔的直径、轴孔外侧的定位止口尺寸，通过旋转凸台特征一次性生成轮体的基础实体，保证轮体整体的同轴度精度，避免多特征拼接带来的形位公差偏差。完成基础实体构建后，对轮体的各边缘位置添加工艺倒角与圆角特征：轮体的两个外端面边缘添加45度安装倒角，既去除加工过程中可能产生的锐边毛刺，也便于滑轮在装配过程中顺利导入安装工位；V型槽的槽口与槽底位置添加适配的过渡圆角，降低传动带与槽面接触位置的应力集中效应，减少长期运转过程中的磨损量，延长传动带与滑轮的整体使用寿命。材质与渲染阶段，针对滑轮常用的金属加工材质，为模型赋予哑光金属材质效果，调整材质的粗糙度、反射率参数，还原钢制机加工零件的真实表面质感；渲染过程采用柔和的侧方主光源搭配底部补光，清晰呈现V型槽的轮廓结构、轴孔的内部形态以及轮体各位置的倒角细节，通过添加柔和的接触阴影增强模型的立体感，让观看者可以直观把握滑轮的整体结构与尺寸比例。结构设计上，两个独立的V型槽可同时适配两组传动带，实现单轮双路动力传输的功能，可应用于需要分路传动的小型机械结构中；中心轴孔为通孔设计，可适配标准规格的转动销轴，轴孔外侧的止口结构可与轴承或者轴套配合，降低滑轮转动过程中的摩擦阻力，提升传动效率；轮体整体采用等强度设计思路，在保证径向承载能力的前提下，合理控制轮体的整体厚度，避免不必要的材料浪费，兼顾零件的结构强度与轻量化需求。整个建模过程严格遵循机械零件设计的规范要求，所有特征尺寸均符合通用五金配件的加工工艺标准，模型无多余特征、无几何错误，可直接用于装配验证、工程图导出以及3D打印样件制作，能够为传动机构的设计研发提供精准的三维模型参考。
