便携式支架式对流电加热器三维设计

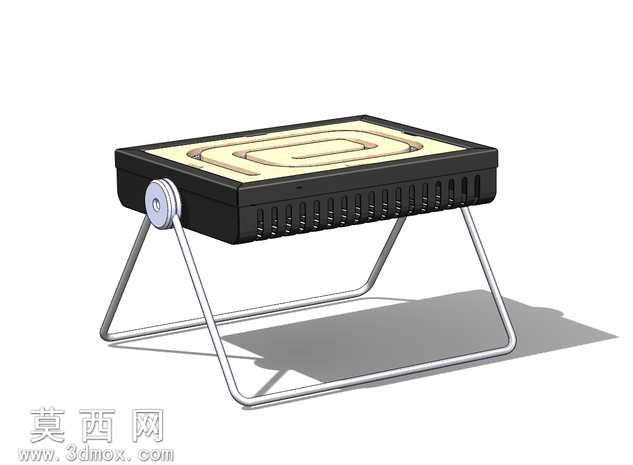

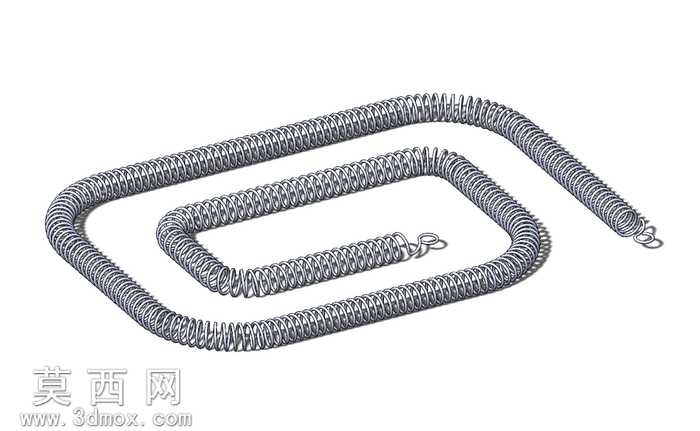

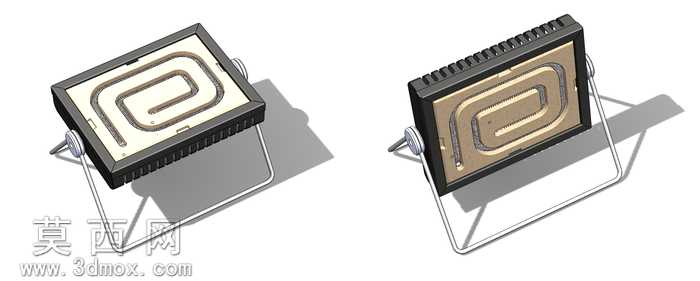

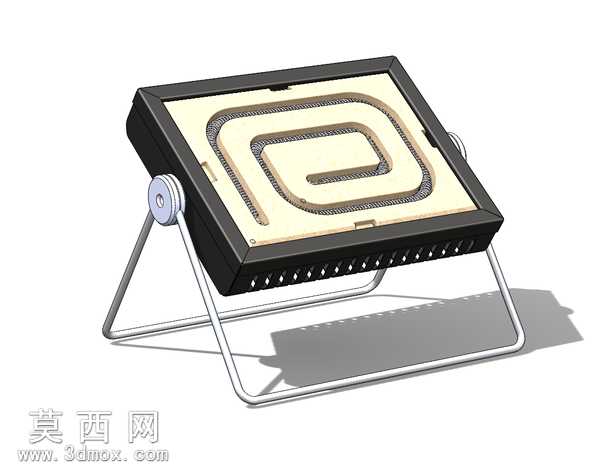

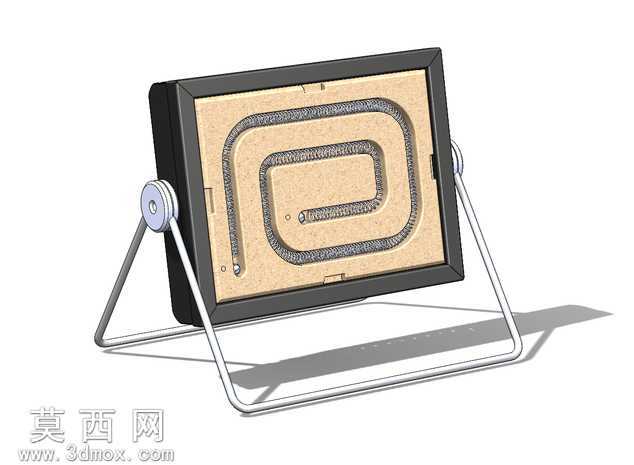

本作品为便携式支架式对流电加热器的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程遵循实际产品的生产装配逻辑，对每一个零部件都进行了独立的特征构建，确保模型可编辑、可直接对接后续的结构验证与生产开模环节。模型整体外观采用方正薄型化设计，主体外框为硬质耐高温塑料材质，建模时通过抽壳、圆角、卡扣特征构建出边框的装配结构，边框内侧预留了加热芯体的安装卡槽，背部设置有隐藏式走线槽与温控元件的安装位，还原真实产品的内部布局。核心加热部件为回形排布的电加热管，建模时通过扫描特征精准还原加热管的弯曲弧度与管径参数，加热管固定在耐高温的云母隔热衬板上，衬板表面做了细微的磨砂质感纹理，通过材质贴图还原云母板的浅米黄哑光质感，同时在衬板上构建了加热管的固定卡扣点位，还原真实的装配固定方式。支撑结构采用折叠式金属支架，建模时通过钣金特征构建支架的杆件结构，支架与主体连接处设置了阻尼转轴结构，可实现多角度的俯仰调节，支架底部做了防滑胶垫的细节特征，金属支架部分赋予拉丝不锈钢材质，通过环境贴图反射模拟金属的质感，阻尼转轴部分做了多层嵌套的结构还原，清晰展示转轴的转动配合关系。渲染环节采用工作室环境光，主光源从侧上方打光，模拟日常室内使用的光照效果，添加了柔和的地面投影，突出产品的立体轮廓；材质分配上，外框采用哑光黑色耐高温塑料材质，加热管赋予金属发热管的深灰哑光金属质感，云母衬板采用低反光的耐高温绝缘材质，支架部分的金属材质调整了粗糙度参数，还原不锈钢支架的真实触感。设计思路上主打便携桌面级取暖需求，薄型化的主体搭配可折叠支架，既可以放置在桌面使用，也可以折叠支架后平放收纳，整体结构无冗余部件，所有装配间隙都按照实际生产的公差要求预留，加热区域的外露设计保障对流换热的效率，背部的封闭结构避免热量向墙面传递，兼顾使用安全与换热效率，模型完整还原了产品从外到内的全部结构特征，可用于产品展示、结构优化、3D打印手板验证等多个场景。
