110-220V150瓦电流变压器三维结构模型

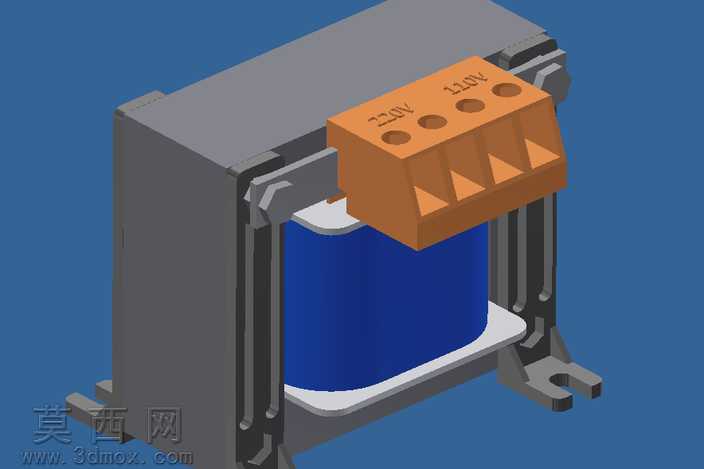

本模型为110-220V规格150瓦电流变压器的三维数字化建模成果，建模过程严格遵循小型工频变压器的真实结构比例与装配逻辑，完整还原了产品的全部功能结构与外观细节。建模阶段首先搭建变压器的核心骨架结构，对硅钢片叠压组成的铁芯框架进行参数化建模，精准还原铁芯的叠装形态、侧边固定支架的安装结构以及底部安装脚的开孔定位尺寸，确保核心导磁结构的形态完全符合实物的装配逻辑。针对中间的线圈绕组部分，建模时区分了内层绕组与外层绝缘结构，还原了绕组的圆柱形态、顶部绝缘端盖的包覆结构，以及绕组与铁芯之间的装配间隙，清晰呈现变压器的电磁转换核心结构。前端的接线端子座是建模的细节重点，完整还原了橙色绝缘端子座的楔形加强筋结构、四个接线孔位的排布、端子座表面标注的110V电压标识，以及端子座与绕组引出端的连接结构，清晰展现产品的接线功能区域。材质渲染阶段针对不同部件匹配对应材质属性，铁芯与金属固定支架赋予哑光深灰金属材质，模拟硅钢片与冷轧钢支架的表面质感；线圈绕组部分赋予深蓝色哑光绝缘漆材质，还原漆包线绕组浸漆后的外观效果；接线端子座赋予橙色阻燃工程塑料材质，表面做细微的磨砂质感处理，还原热固性塑料的真实触感；金属接线部位做轻微的金属光泽处理，区分导电部件与绝缘部件的视觉差异。整体模型采用装配化建模思路，各部件之间保留真实的装配约束关系，可清晰拆解展示铁芯、绕组、绝缘结构、接线端子、固定支架的独立结构，完整呈现小型工频变压器的设计逻辑，可用于电气部件选型展示、装配教学演示、电气方案可视化展示等场景，模型结构严谨，细节还原度高，各部件比例协调，能够直观展现该款电流变压器的完整结构特征与功能布局。
