小型工频电力变压器结构三维设计

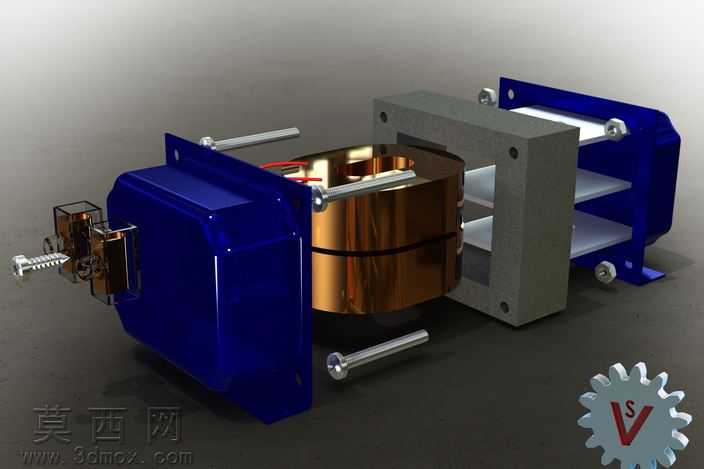

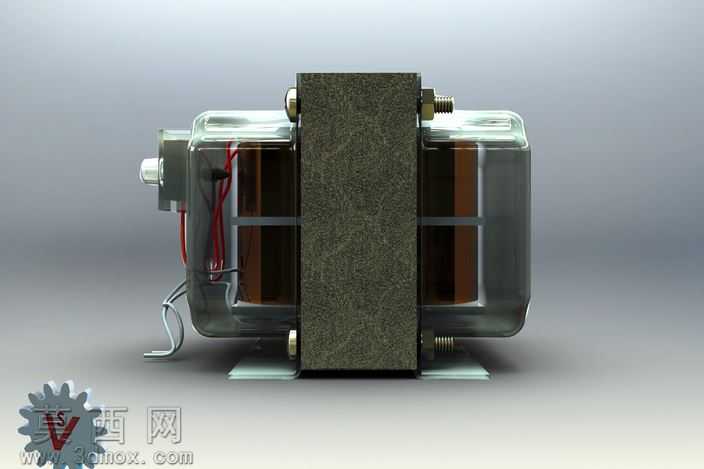

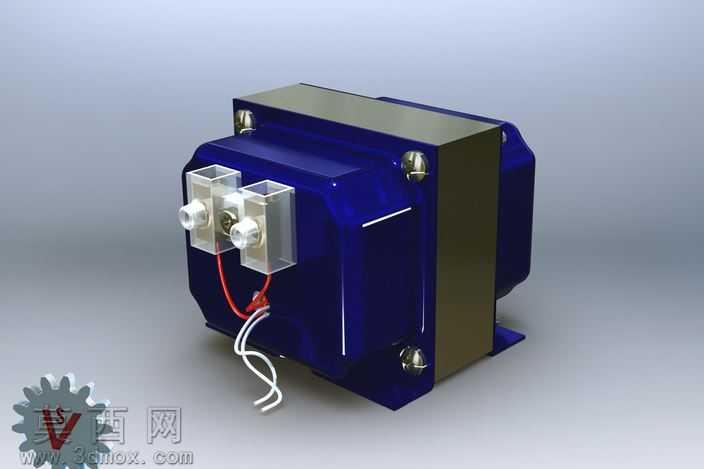

本次设计的小型工频电力变压器三维模型，以230V 50Hz输入、16.6V 30W输出的实用参数为核心设计依据，完整还原了工频变压器的典型结构与细节特征。建模阶段以结构还原为核心目标，首先搭建变压器的核心骨架：中间的铁芯采用取向硅钢片叠压结构建模，还原了叠片式铁芯的层叠纹理与方正柱体形态，铁芯上下两端预留了夹件安装位，通过金属螺栓结构实现铁芯的紧固，螺栓的螺纹细节、端部的紧固垫片都做了精细化建模，还原真实装配逻辑。两侧的绕组部分区分了初级与次级线圈的层级结构，外层采用半透明绝缘封装材质，既可以直观展示内部线圈的绕制排布，也还原了实际产品的绝缘外壳形态，绕组引出的接线端子做了差异化建模，红色引线对应高压输入侧，白色引线对应低压输出侧，引线的走线弧度、端部的接线端头都按照实际电气接线规范设计，还原真实的接线逻辑。底部的安装支架采用钣金折弯结构建模，预留了安装固定孔位，满足变压器的实际安装需求。材质渲染阶段针对不同部件做了精准的材质区分：铁芯部分赋予深灰色磨砂金属材质，还原硅钢片的粗糙质感与金属哑光特性；绕组外层的透明封装赋予高透PC材质，添加轻微的折射与反射效果，既保证内部结构可见，也还原塑料外壳的通透质感；螺栓、夹件等金属结构件赋予镀锌亮面金属材质，与铁芯的哑光质感形成区分；引线部分分别赋予红色、白色的橡胶绝缘材质，还原导线的哑光橡胶质感。整体渲染采用柔和的影棚布光，通过多角度的柔光照射凸显各部件的材质差异与结构层次，背景采用浅灰色渐变背景，突出变压器主体结构，同时添加轻微的环境反射，让整体渲染效果更具真实感。设计过程中严格遵循工频变压器的实际结构规范，所有部件的尺寸比例都参考实际同规格变压器参数设置，既保证了模型的外观还原度，也完整呈现了变压器的内部结构逻辑，可用于电气原理演示、产品结构展示、教学科普等多个场景，模型同时提供多种通用格式，满足不同三维软件的使用需求。
