简易坡顶型钢焊接施工结构架体

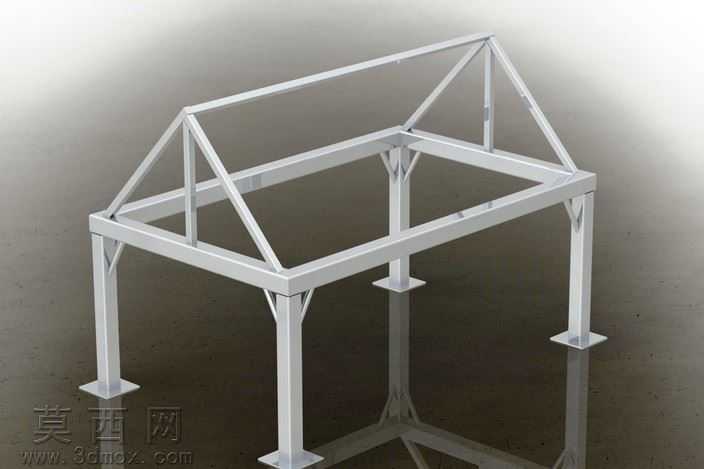

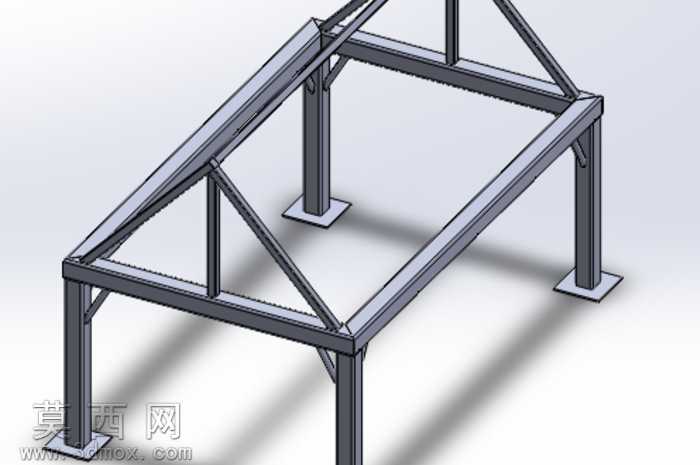

本作品为面向焊接施工教学场景打造的简易坡顶型钢框架结构三维模型，建模过程依托三维设计环境完成，整体建模逻辑围绕焊接结构的快速创建流程展开，旨在演示焊接工具创建钢结构的基础操作方法。模型整体采用等边角钢作为主要构件材料，底部设置四块方形地脚支撑板，通过四根垂直布置的型钢立柱作为竖向承重构件，立柱顶端连接水平围合的矩形型钢圈梁，圈梁上方搭建三角形坡顶屋架结构，屋架斜梁与水平圈梁之间设置斜向支撑型钢，所有构件交接位置均按照真实焊接施工的节点形式做了连接处理，还原了现场焊接作业的构件拼接逻辑。材质设置上，整体构件赋予普通热轧碳钢材质，表面呈现均匀的金属哑光质感，地脚板位置做了轻微的安装面打磨效果处理，渲染阶段采用柔和的环境漫反射光源，搭配浅灰色纯色背景，通过柔和的阴影投射清晰展现框架的空间层次与构件连接关系，让观看者可以直观分辨每一根型钢的布置位置与连接角度。设计思路上完全遵循教学演示的轻量化需求，没有添加多余的装饰构件与复杂节点，所有构件的截面尺寸、布置间距都做了简化处理，重点突出焊接结构从构件排布到节点连接的完整创建流程，方便初学者理解焊接工装搭建的基础逻辑，掌握使用焊接工具快速生成简易钢结构框架的操作方法，模型的结构比例协调，坡顶角度符合常规简易棚架的设计取值，竖向立柱的支撑位置与斜撑的布置角度都经过力学合理性校验，既满足教学演示的直观性要求，也符合真实焊接施工结构的基础受力逻辑，能够作为焊接结构入门学习的参考案例使用。
