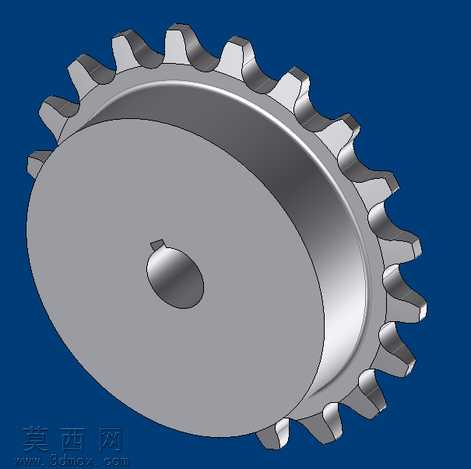

ANSI标准20齿链轮带轮毂结构设计

本作品为适配ANSI41链条的20齿链轮与集成轮毂结构，建模过程严格遵循链传动设计规范，首先通过参数化计算确定链轮的节距、齿顶圆、齿根圆、分度圆等核心几何参数，保证齿形轮廓符合ANSI链条啮合的公差要求，避免传动过程中出现跳齿、卡滞问题。建模阶段先绘制链轮的轴向截面草图，通过旋转特征生成轮毂基体，轮毂中心设计有适配传动轴的键槽安装孔，保证与动力轴的周向固定传递扭矩；齿形部分采用齿槽轮廓阵列的方式生成，单个齿形的工作面圆弧、齿顶过渡圆角、齿根圆弧均按照标准链轮齿形参数绘制，阵列后逐一校验齿距累积误差，保证20个轮齿的分度均匀性。材质设定为常用的45号钢调质处理材质，渲染时赋予哑光发黑的表面质感，还原工业链轮实际的表面处理效果，金属材质的粗糙度、反光度参数经过反复调试，呈现出机加工后发黑处理的真实金属质感，轮毂端面、齿面的加工纹理通过材质贴图做了细节还原，提升模型的真实度。结构设计上将链轮与轮毂做一体化集成设计，轮毂直径为2又5/8英寸，轮毂轴向长度经过合理设计，既保证与传动轴的配合长度足够传递额定扭矩，又避免轴向尺寸过大造成的材料浪费与安装空间占用；轮齿部分做了合理的厚度设计，保证与41号链条的啮合接触面积充足，齿顶做了小倒角处理，避免链条啮合时的剐蹭磨损，中心安装孔的键槽尺寸按照标准平键规格设计，方便用户直接选配标准键条完成装配。整体建模过程采用全参数化设计逻辑，所有尺寸均可通过参数表调整，方便后续根据不同传动需求修改齿数、轮毂直径、安装孔尺寸等参数，模型的几何特征无碎面、无破孔，所有倒角、圆角过渡自然，可直接用于工程出图、运动仿真、3D打印样件验证或者装配到完整的链传动设备中，能够直观展示链轮与轮毂集成结构的设计细节，为链传动系统的设计选型提供直观的三维参考。
