钣金结构电子设备安装容纳箱

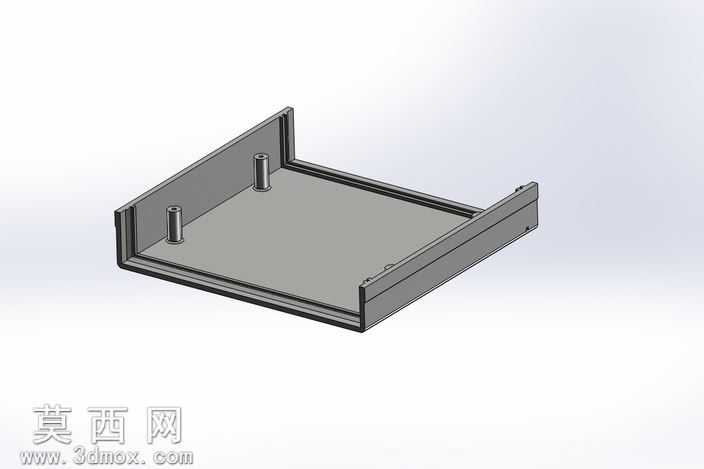

本电子箱采用SolidWorks进行全参数化三维建模，整体为开放式钣金折弯成型结构，建模过程严格遵循钣金加工工艺规范，先绘制基础底板草图，通过基体法兰特征生成承载底板，再对侧边围板进行边线法兰折弯操作，精准控制折弯半径、折弯扣除参数匹配常规冷轧钢板加工特性，避免后续生产出现工艺冲突。模型整体为三面围合的槽型结构，底板平整作为核心承载面，后侧与左侧设置加高围板形成防护限位结构，前侧与右侧预留开放空间方便电子元器件的安装、接线与后期维护操作。底板上设置两个带内螺纹的圆柱形安装柱，建模时通过凸台拉伸生成柱体，再通过异型孔向导特征生成标准内螺纹结构，安装柱位置经过布局优化，可稳定固定内部电路板或电子模块，避免设备使用过程中出现元器件移位问题。侧边围板边缘设计有翻边结构，既提升壳体整体结构强度，减少薄钣金件的形变概率，也能消除锐边提升装配安全性，右侧围板上预留的小型安装孔位，可用于固定外接接口或线束固定件。材质渲染阶段，为模型赋予哑光深灰色冷轧钢板材质，调整材质粗糙度、金属度参数还原真实钣金件的表面质感，对安装柱端面做轻微高光处理区分加工面与非加工面，渲染环境采用柔和的均匀布光，清晰展现结构的折弯层次、安装柱位置与各部位的衔接细节，无过度光影遮挡结构特征。设计思路围绕电子设备的安装防护需求展开，摒弃冗余的复杂结构，在保证结构强度与安装稳定性的前提下尽可能简化加工工序，所有折弯、开孔特征均适配常规钣金冲压、折弯设备的加工能力，无需特殊定制刀具即可完成生产，开放式的结构设计既降低了整体重量，也为内部电子元件提供了充足的散热空间，同时方便操作人员快速完成元器件装配、线路梳理与后期检修更换，适配小型电子控制模块、嵌入式电子装置的安装容纳需求，可直接用于生产加工参考或同类电子机箱的设计改型基础。
