齿轮组合托举造型纪念摆件结构设计

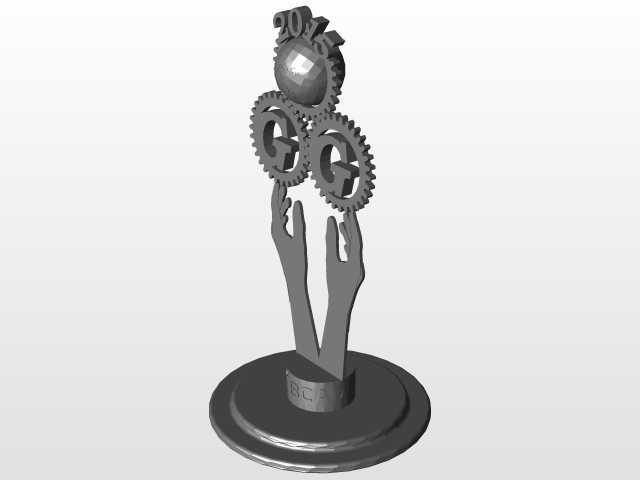

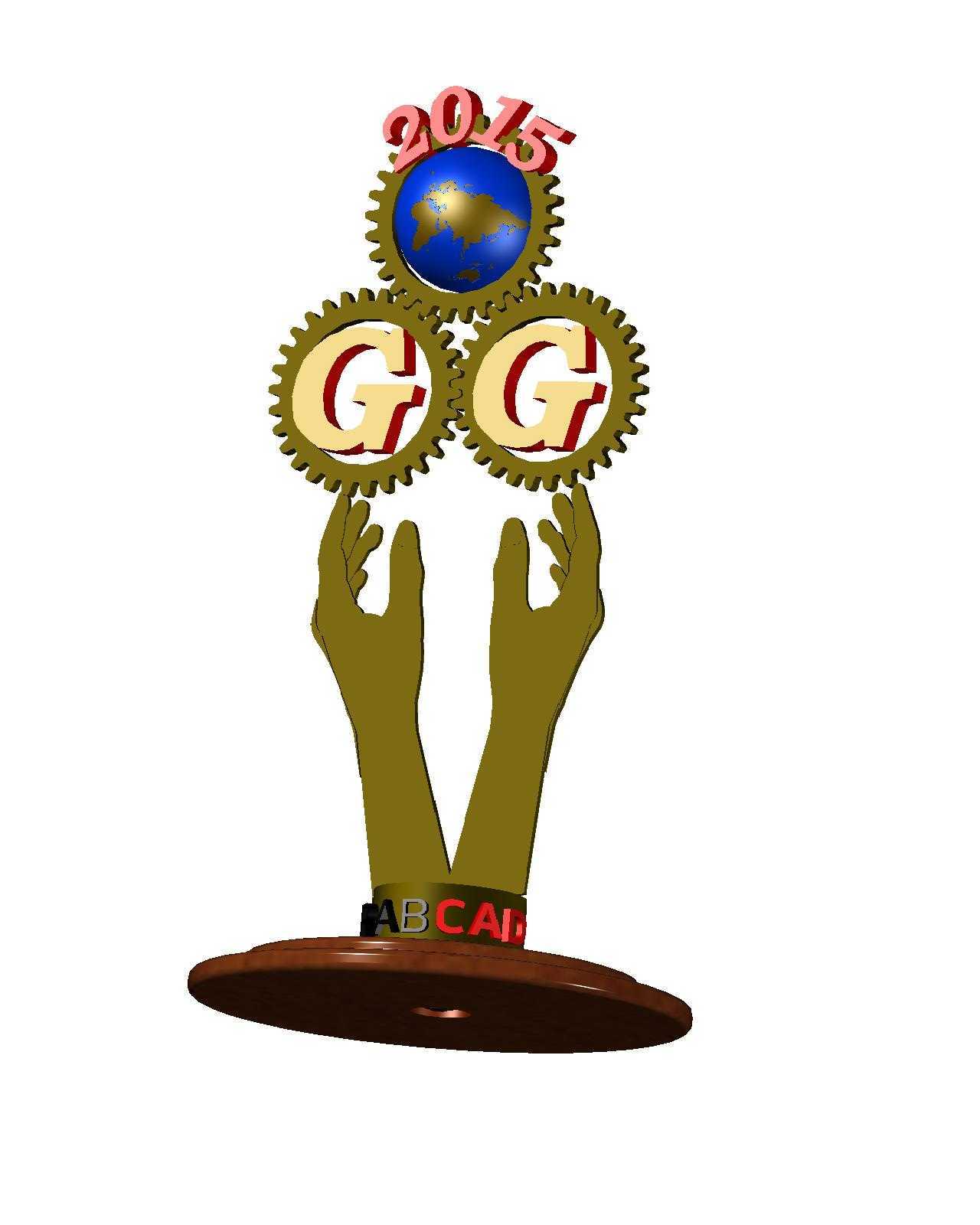

　　这款齿轮组合托举造型的工艺摆件，核心采用三齿轮啮合的经典传动结构作为视觉主体，搭配双手托举的支撑形态，整体可放置于桌面展陈、机械主题展厅陈列、行业赛事纪念展示等场景，作为机械文化传播的具象载体，也可作为机械相关专业教学的结构演示教具，直观展示平行轴齿轮的啮合关系与传动逻辑。从结构设计逻辑来看，顶部单齿轮与下方两个齿轮呈品字形排布，三个齿轮的模数、压力角完全统一，齿侧间隙控制在0.02-0.05mm区间，既保证啮合转动时无卡滞，也避免间隙过大出现晃动松脱，齿轮中心的标识字符采用内嵌式结构，与齿轮端面齐平，不会干扰齿轮的转动动作，也不会在长期摆放后出现字符磨损脱落的问题。支撑部分的双手造型采用等壁厚设计，壁厚控制在3mm，

　　手腕位置与底部圆形底座衔接处做了R5的圆角过渡，避免应力集中导致的支撑断裂，底座采用圆盘式结构，直径为整体高度的0.4倍，重心落在底座中心投影范围内，摆放时的抗倾覆角度可达15度，日常桌面摆放不会因轻微触碰出现倾倒。轴面部分建议采用黄铜材质加工，黄铜的自润滑特性可以让齿轮转动时无需额外添加润滑剂，长期把玩转动也不会出现齿面磨损，同时黄铜的金属质感与齿轮、手型部分的配色形成视觉层次，提升整体的精致感。齿轮部分的齿形采用标准渐开线圆柱直齿设计，齿顶高系数取1，顶隙系数取0.25，加工时可采用精铣后抛光的工艺，保证齿面粗糙度达到Ra1.6，转动时手感顺滑无顿挫。手型部分的指缝位置做了0.8mm的圆角处理，避免尖锐边角造成划伤，

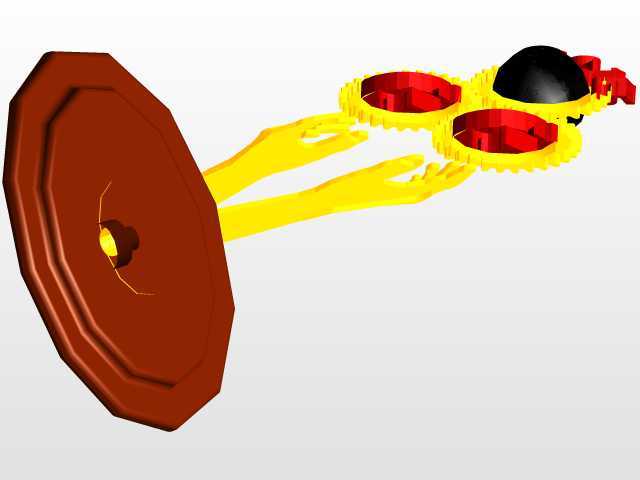

　　手腕处的标识环采用套嵌式装配，与手腕外圆过盈配合，装配后无需额外粘接即可固定，后期也可根据需求更换不同标识的环带。整体装配时，三个齿轮的转轴均固定在双手托举的对应支撑点上，转轴与齿轮内孔采用间隙配合，配合公差取H7/g6，保证齿轮可绕转轴自由转动，转轴与手型支撑部分采用过盈配合，压装后不会出现转轴松脱的问题。底座底部可粘贴3mm厚的毛毡垫，放置在木质、玻璃等光滑桌面时不会刮伤桌面，也能增加摩擦力进一步提升摆放稳定性。从实际使用场景出发，这款摆件除了静态展陈外，也可通过拨动任意一个齿轮带动另外两个齿轮同步转动，直观演示齿轮传动的速比关系，三个齿轮齿数完全一致，因此传动比为1:1，拨动时三个齿轮转速相同，转动过程中视觉效果协调统一。

　　设计时特意将整体重心控制在底座高度的1/3位置，降低整体重心高度，进一步提升摆放稳定性，即使在有轻微振动的设备操作台面上摆放，也不会出现移位倾倒的问题。各零部件的拆分设计充分考虑了加工可行性，齿轮、手型、底座、标识环均可单独加工后装配，无需复杂的一体成型工艺，小批量制作时可采用数控铣削加工，大批量生产时也可采用精密铸造后精加工的工艺，加工成本可控，装配流程简单，无需专用工装即可完成整体组装。
