微波发生核心磁控管结构三维设计

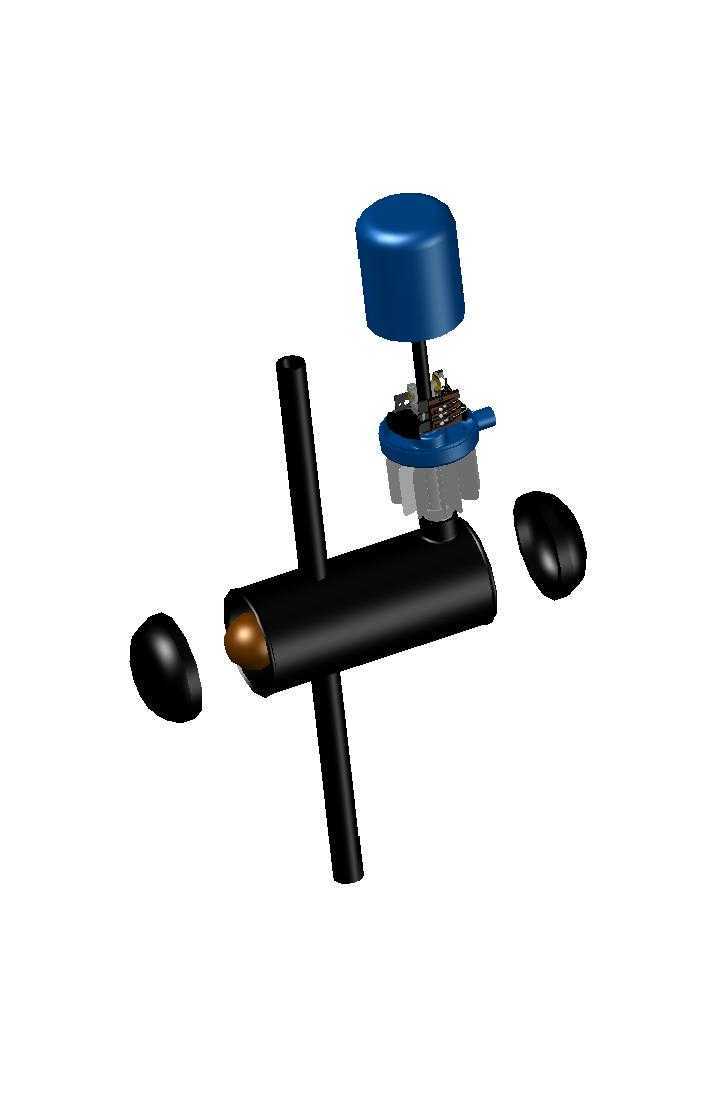

　　磁控管作为微波能量输出的核心真空电子部件，在工业微波加热、家用微波设备、工业微波干燥、微波杀菌、雷达发射系统等场景中承担着将电能转换为高频微波能的核心作用，其结构设计的合理性直接决定了微波输出效率、工作稳定性与整机使用寿命。从结构组成来看，该模型完整还原了磁控管的阳极谐振系统、阴极组件、能量输出耦合结构、磁路组件以及配套安装固定结构，其中阳极谐振腔采用多腔翼片结构，通过正交的恒定磁场与电场实现电子的群聚与能量交换，将直流电能转换为2450MHz或915MHz的高频微波能量，再通过顶部的输出天线耦合至波导传输系统中。设计过程中首先需要明确不同应用场景的功率边界，家用场景下多采用700W-1000W的连续波输出规格，

　　工业加热场景则可根据需求扩展至数千瓦甚至数十千瓦的功率等级，对应的阳极散热结构、阴极发射材料选型、磁路磁场强度都需要做针对性匹配。该模型中呈现的十字形安装支架结构，是为了适配设备腔体的安装位设计，安装时需要保证输出天线与波导接口的同轴度误差控制在0.1mm以内，避免微波反射导致的能量损耗与局部打火问题，同时支架上的固定孔位需要匹配标准M4安装螺丝，安装面的平面度要求不大于0.05mm，防止安装应力导致的管壳变形影响内部谐振腔的尺寸精度。磁路部分采用的永磁体结构为电子运动提供恒定的轴向磁场，磁场强度的均匀性直接影响电子的群聚效果，设计时需要保证阴阳极间隙区域的磁场强度偏差不超过5%，避免出现模式跳变导致输出功率波动。

　　阴极组件采用直热式碳化钍钨阴极结构，具备足够的电子发射能力与抗离子轰击性能，其与阳极的同轴度是保证电子轨迹均匀的核心要素，建模过程中需要严格控制阴极支撑结构的形位公差，避免热态工作时阴极变形导致的阴阳极短路风险。能量输出端的陶瓷密封结构承担着真空密封与微波能量传输的双重作用，设计时需要匹配陶瓷与金属的热膨胀系数，采用封接结构保证高温工作状态下的真空密封性，避免漏气导致的器件失效。配套的两个椭圆形端盖结构用于磁路组件的轴向固定，同时可调整永磁体与谐振腔的相对位置，实现磁场强度的微调，保证输出功率处于设计区间内。在工业微波设备的选型匹配中，除了功率参数外，还需要关注磁控管的负载驻波比要求，通常要求负载驻波比不大于1.5，

　　过大的驻波比会导致反射能量过大，造成阳极过热甚至烧毁磁控管，因此在整机结构设计时需要在输出端配置相应的阻抗匹配结构与环形器，将反射能量引导至吸收负载，保护磁控管的工作安全。该三维模型完整还原了磁控管各部件的装配关系与尺寸边界，可直接用于微波设备的腔体结构设计、安装位校核、散热系统匹配等工作，帮助结构设计人员在整机开发阶段提前规避安装干涉、散热不足、匹配不良等常见问题，缩短设备开发周期，减少实物试装的迭代成本。建模过程中对各部件的配合公差做了符合工程实际的设定，比如阳极筒与散热片的过盈配合量、阴极组件与陶瓷封接的配合尺寸、安装支架与管壳的焊接固定位都做了精准还原，能够满足结构干涉检查、装配工艺模拟、维修拆装路径规划等工程应用需求。
