棕榈油分馏结晶过滤油酸硬脂酸分离装置

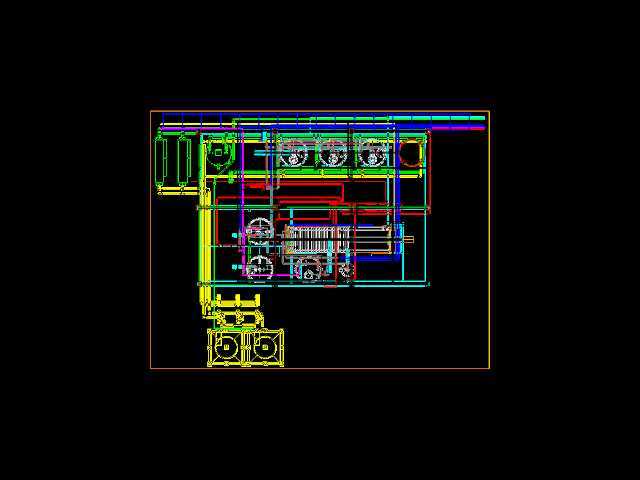

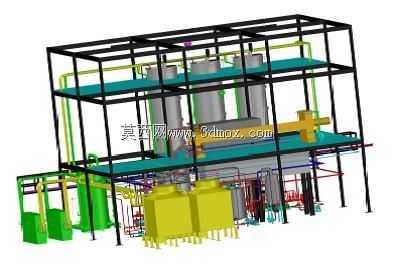

　　这套装置面向食用棕榈油精深加工工段设计，核心解决棕榈油在常温分提过程中，油酸与硬脂酸组分按80/20比例精准分离的工艺需求，适配中小型油脂加工厂的分馏车间布局，可直接对接前端毛油预处理工段的出料管线，也可作为模块化单元嵌入大型棕榈油精炼生产线的分提工序段。从现场安装边界来看，整套装置采用三层钢框架承载结构，主框架立柱采用H型钢焊接成型，横向主梁间隔1.2米布置操作平台，平台边缘设置1.2米高的安全防护栏，框架整体占地尺寸控制在长6.8米、宽3.2米范围内，顶部最高点距离安装地面7.5米，框架底部预留0.3米的设备基础找平空间，可适配普通环氧地坪的车间地面承重要求，无需额外做特殊桩基处理，框架侧面预留1.5米宽的检修通道，

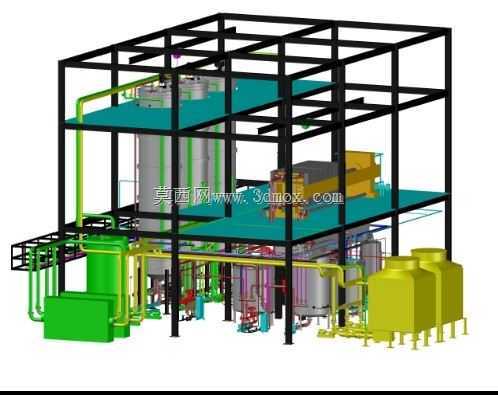

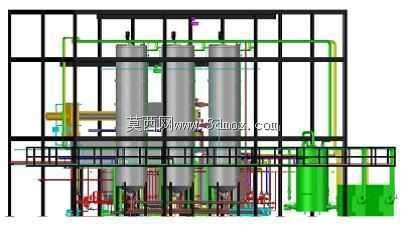

　　可满足日常巡检、阀门操作以及易损件更换的空间需求。装置核心的三个立式分馏塔呈一字排开布置在框架中层平台，塔体采用304不锈钢材质卷制焊接而成，单塔直径1.1米，直筒段高度4.2米，上下封头采用标准椭圆封头结构，塔内部设置多层折流板与温控盘管，盘管内通入循环冷却水精准控制塔内油温，让棕榈油中的硬脂酸组分逐步结晶析出，塔底设置锥底出料结构，锥角设计为60度，避免结晶后的硬脂酸组分在塔底堆积架桥，每个塔体侧面都设置了液位计接口与温度传感器安装位，可实时对接车间DCS控制系统，实现塔内温度、液位的实时监测与自动调节。塔体侧面连接的绿色管线为冷却介质循环管路与物料输送管路，管路采用无缝不锈钢管焊接安装，管路布置沿框架立柱与横梁排布，每隔1.

　　5米设置一个管卡固定，避免物料输送过程中管路产生振动，管路转弯处全部采用大曲率半径弯头，减少物料输送的阻力损失，同时避免结晶颗粒在弯头处堆积堵塞管路。框架下层平台布置的绿色罐体为结晶暂存罐与过滤进料罐，暂存罐用于承接分馏塔底部排出的结晶混合物料，罐体内部设置低速搅拌装置，搅拌转速控制在15转每分钟，缓慢搅拌避免结晶颗粒破碎影响后续过滤效果，同时保证物料温度均匀，防止局部温度波动导致结晶形态变化。进料罐则对接过滤单元，将混合物料匀速输送至后续过滤设备，实现油酸与硬脂酸结晶的固液分离，过滤后的油酸组分进入成品储罐，硬脂酸滤饼则进入下一个加工工段。整套装置的操作平台设置在框架中层，距离地面2.4米高度，平台铺设花纹钢板防滑，

　　所有操作阀门都布置在平台伸手可及的位置，无需操作人员探身操作，降低操作安全风险，平台一侧设置斜梯连通地面，斜梯倾角设置为45度，踏步采用防滑格栅板，方便操作人员上下通行以及携带小型检修工具。从设计思路上，这套装置充分考虑了油脂加工车间的实际运维需求，所有与物料接触的部件全部采用食品级304不锈钢材质，焊缝处做抛光处理，避免物料残留滋生细菌，满足食品加工的卫生要求；设备的模块化框架设计，可在工厂完成预制组装后拆分运输，到现场后仅需完成框架拼接与管路对接即可投入使用，大幅缩短现场安装周期；装置的温控系统采用分段控制逻辑，三个分馏塔可分别设置不同的温度梯度，让棕榈油在塔内流动过程中逐步降温结晶，相比传统单塔分馏装置，结晶颗粒更均匀，分离效率提升15%左右，同时可根据不同原料的组分差异，灵活调整各塔的温度参数，适配不同产地、不同组分的棕榈油分馏需求。在管路设计上，所有物料管路都设置了3度的安装坡度，坡向排污口，在设备停机检修时可将管路内的残留物料全部排空，避免物料长期残留管路内变质，影响下次开机的产品品质；冷却水管路设置了独立的排污与排气阀，可定期排出管路内的水垢与积气，保证换热效率稳定。装置的支撑框架做了防腐防锈处理，表面喷涂食品级防护漆，可适应油脂车间内湿度较高、偶尔有物料溅落的生产环境，框架的载荷设计预留了20%的冗余量，可满足后期加装小型附属设备的需求，无需额外加固框架。
