霍尼韦尔C7927A紫外火焰传感元件结构

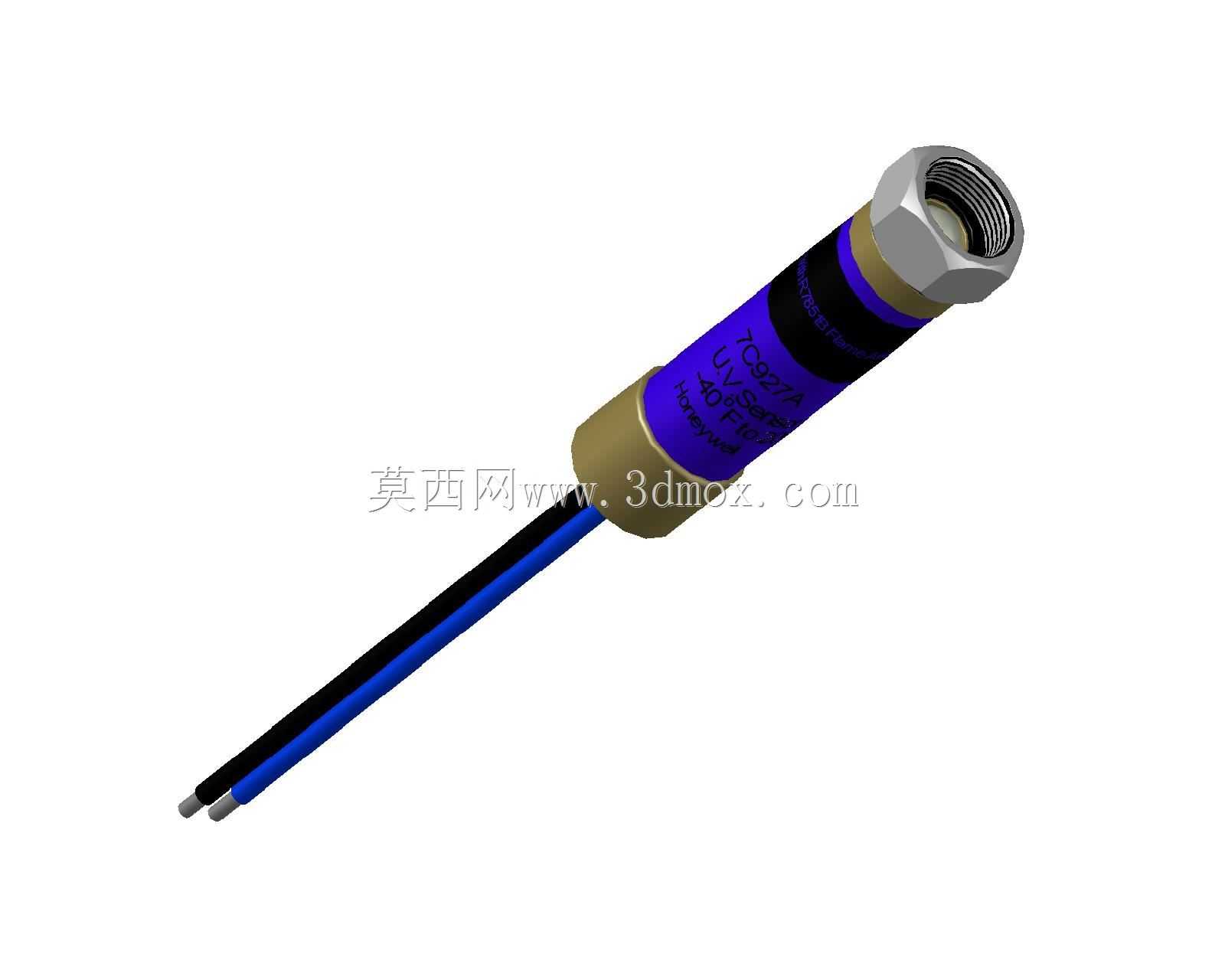

这款紫外传感元件主要面向蒸汽锅炉、工业燃烧器的火焰检测场景，是燃烧安全控制系统里的核心检测部件，在实际工程应用中，它的核心作用是实时捕捉燃烧腔内的紫外辐射信号，判断火焰是否处于正常燃烧状态，一旦出现熄火、空燃比失衡导致火焰异常熄灭的情况，能快速给控制系统传递信号，切断燃料供给，避免爆燃、燃料泄漏等安全事故。从结构设计来看，整体采用细长圆柱式构型，前端是带内螺纹的金属连接端，这个结构是为了适配燃烧器侧壁的安装接口，安装时可以直接通过螺纹旋入预设的检测孔位，不需要额外设计复杂的转接工装，金属端的六角结构也方便现场安装时用标准扳手施加扭矩，保证密封性能，避免炉膛内的高温烟气从安装缝隙泄漏。传感主体的外壳采用绝缘耐温材质，能耐受燃烧器周边的持续高温辐射，避免长期高温环境下外壳老化破损，内部的紫外光敏元件被完全封装在壳体内，只保留前端的感光窗口正对炉膛方向，既可以阻隔炉膛内的飞灰、油污污染光敏面，又能保证紫外信号的有效穿透。尾部引出的双芯屏蔽线缆，直接对接燃烧控制器的信号输入端，线缆外层做了耐温耐磨处理，能适应锅炉房内多油污、有一定振动的现场环境，布线时不需要额外穿厚壁防护管就能满足长期使用要求。在设计建模过程中，需要严格把控安装边界尺寸，前端螺纹的规格、螺纹有效旋合长度直接决定了安装后感光端和炉膛内壁的相对位置，如果旋入深度过深，感光端长期直接接触高温火焰容易过早老化，如果旋入深度不足，会被炉壁结构遮挡感光视角，导致检测灵敏度下降。整体外径尺寸控制在适配常规燃烧器安装孔的范围内，不会和周边的燃料管路、点火电极产生安装干涉，尾部出线方向和主体同轴，布线时可以顺着设备侧壁走线，不会出现线缆过度弯折的情况。这款传感元件的响应速度设计在毫秒级，能匹配燃烧控制系统的安全响应时序，不会因为信号延迟导致安全保护动作滞后，外壳的密封结构也能满足工业现场的防护要求，避免日常清洁、设备跑冒滴漏的液体渗入元件内部造成短路失效。在三维建模时，各部分的装配公差需要结合实际选型参数设定，金属连接端和绝缘壳体的配合位置要做限位结构，保证装配后整体同轴度，避免安装时出现偏心导致螺纹咬合不畅，尾部线缆和壳体的衔接位置要做防弯折过渡结构，模拟实际产品的应力释放设计，还原真实产品的装配细节，方便设计人员在做燃烧设备整体布局时直接调用，核对安装空间、走线路径，提前规避干涉问题。
