弹簧缓冲式机械促动执行结构

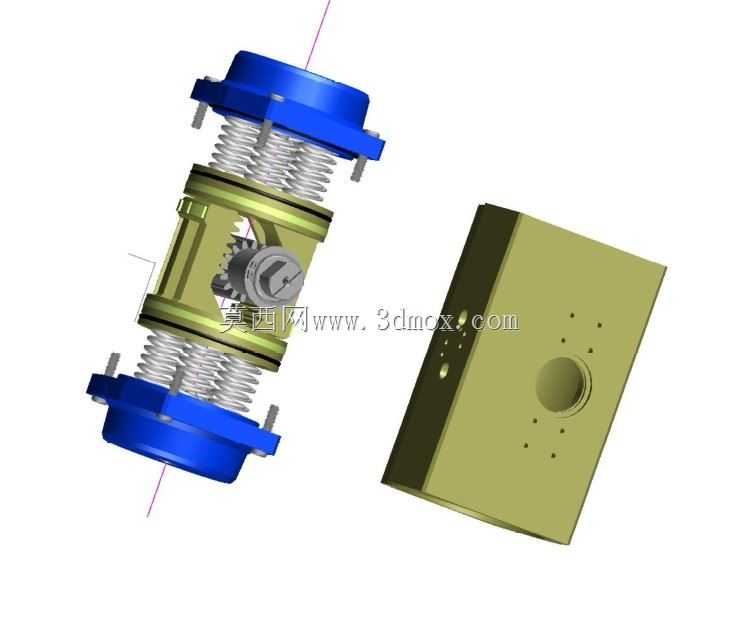

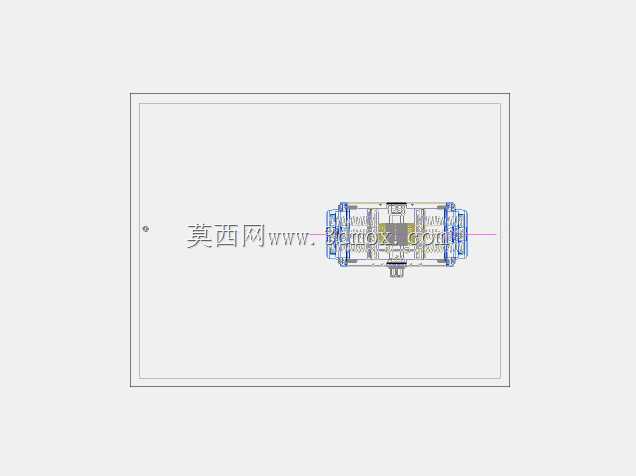

该促动结构多用于工业自动化产线的工位执行端、流体管路通断控制以及小型工装的动作输出场景，可在接收到控制信号后完成指定行程的直线推压、位置锁止动作，相比纯刚性执行元件，自带的缓冲吸能结构可抵消动作末端的冲击载荷，避免硬接触损伤配套工装或加工工件。从结构设计逻辑来看，整体采用上下对称的布局思路，两端蓝色端盖作为安装基准面，端盖上预留的螺栓过孔可直接对接设备安装面，无需额外设计转接法兰，端盖与中间传动段之间布置的多组圆柱螺旋压缩弹簧，可在执行动作到位后提供反向缓冲力，同时在失压、失电状态下依靠弹簧预紧力带动执行杆复位，避免出现动作卡滞后的位置偏移。中间的开放式框架段内置齿轮啮合传动副，可将输入的回转运动转化为执行杆的直线输出，框架侧面预留的观察缺口可直接查看内部齿轮啮合状态，日常维护时无需完全拆解整体结构即可检查齿面磨损、润滑脂留存情况，降低运维拆解工作量。配套的方形安装基座可与促动主体拆分使用，基座中心的通孔与执行杆外径匹配，基座表面的多组螺纹孔可根据安装空间调整固定方位，适配不同朝向的安装需求。设计阶段针对安装边界做了适配优化，整体径向尺寸控制在可适配常规小型设备安装腔的范围，执行杆的伸出行程匹配弹簧的极限压缩量，避免超行程运行导致弹簧压并失效，两端的导向轴套采用自润滑材质，长期往复运行无需频繁加注润滑脂，可适配有洁净要求的生产工位。结构的受力路径经过反复校核，动作过程中弹簧的弹力均匀作用在两端端盖，不会出现偏载导致的执行杆卡涩，内部齿轮副的模数选取兼顾传动扭矩与结构紧凑性，可满足常规小负载工位的推力输出需求，同时整体装配无特殊工艺要求，普通机加工件即可完成组装替换，备件采购成本较低。
