棕榈油精炼真空系统气压冷凝装置

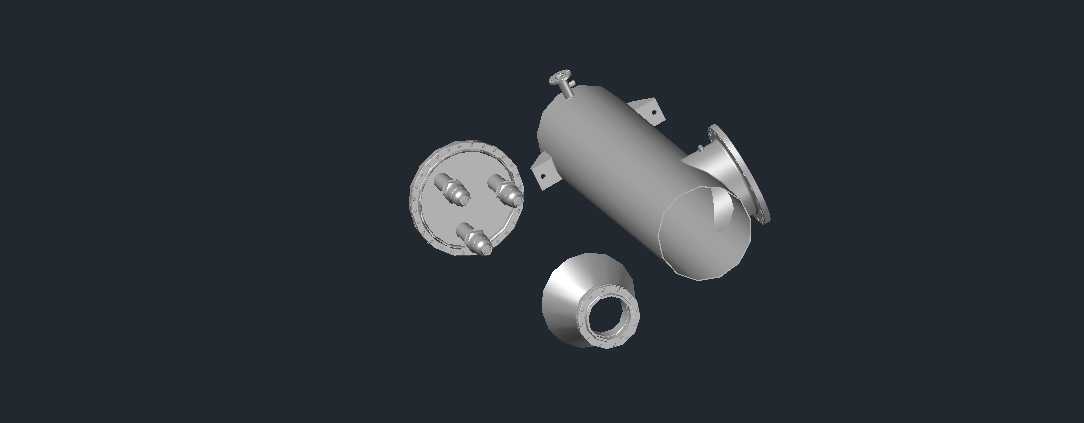

在食用油脂精炼生产线的真空脱臭、脱酸工段，这类气压冷凝装置是真空系统的核心配套部件，主要作用是将真空系统抽出的混合蒸汽进行冷凝捕集，降低后续真空泵组的抽气负荷，维持工艺段所需的高真空度环境，避免未冷凝的可凝性气体进入真空泵造成液击、效率衰减等问题，保障棕榈油等植物油精炼过程中异味组分、游离脂肪酸的稳定脱除。从结构设计来看，该装置采用卧式罐体布局，筒体两端采用标准椭圆封头承压结构，相比平盖结构受力更均匀，能在负压工况下降低壁厚冗余，控制设备整体重量。筒体侧面设置了大口径的蒸汽入口法兰，直接对接真空系统的排气管道，入口位置做了切向导向设计，让进入罐体的混合蒸汽形成旋流，延长蒸汽在罐内的停留路径，提升冷凝接触效率。罐体端盖采用快开式螺栓连接结构，端盖上预留了多组冷凝介质接口、不凝气排气接口以及液位检测接口，日常检修时可以快速拆卸端盖清理罐内积存的油脂垢、杂质，不需要整体切割管路。配套的接管法兰全部采用突面密封结构，适配负压工况下的密封要求，避免外界空气漏入破坏系统真空度。罐体侧面焊接的安装支座采用鞍式支撑结构，支座上预留了长圆形安装孔，能够补偿设备运行过程中因温度变化产生的热胀冷缩位移，避免安装应力集中造成焊缝开裂。设计过程中首先根据工艺要求的冷凝负荷确定筒体的有效容积，保证蒸汽在罐内的停留时间满足冷凝效率要求，同时核算不同工况下的罐体承压能力，尤其是负压工况下的外压稳定性，避免罐体出现失稳变形。接口位置的排布充分考虑了现场管路的走向逻辑，冷凝介质入口设置在罐体下部，出口设置在上部，形成逆流换热的流道，让低温冷凝介质与高温蒸汽充分接触换热，提升冷凝效率。安装边界方面，设备整体重心沿鞍座中心线对称分布，安装时需要保证支座的水平度偏差在允许范围内，周边预留足够的检修空间，尤其是端盖拆卸方向不能布置其他固定管路或设备，方便后期开盖维护。罐体上的不凝气出口设置在罐体顶部的最高位置，避免未冷凝的气体在罐内积存占据换热空间，影响冷凝效果；冷凝液出口设置在罐体底部最低处，配合液封结构保证冷凝液顺利排出的同时，不会破坏罐内的真空环境。这类装置的结构细节设计直接影响整套真空系统的运行稳定性，建模过程中对焊缝位置、法兰密封面、支座加强筋的细节都做了还原，能够直接用于管路布局校核、安装干涉检查以及后续的生产加工参考。
