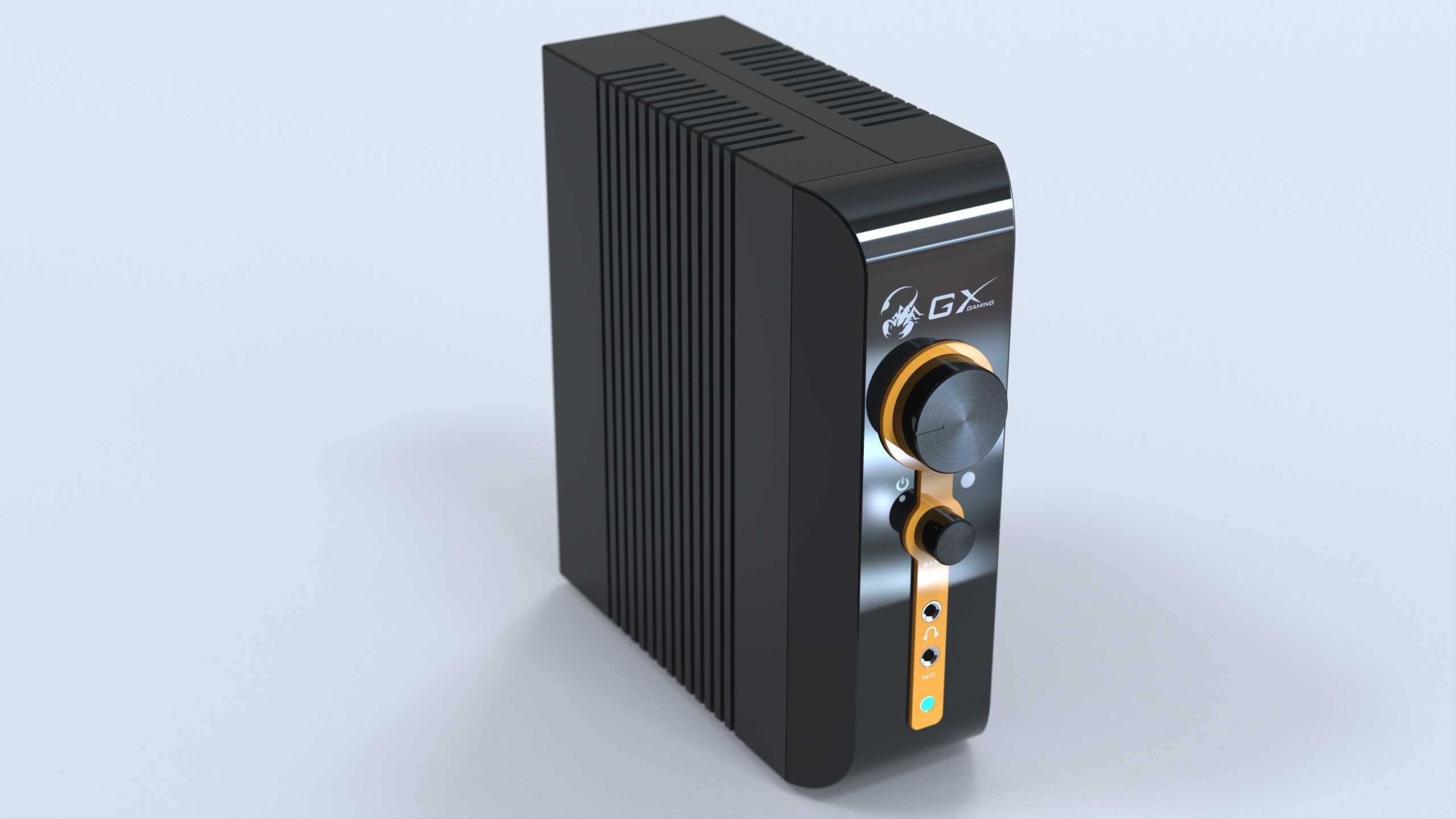

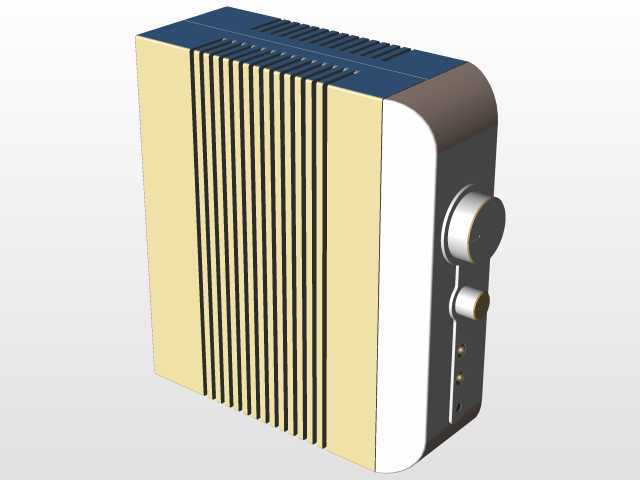

GX游戏音频控制单元结构设计

　　在电竞外设与专业音频调控的交叉场景中，这类音频控制单元的结构设计始终围绕桌面操作的人机交互逻辑展开，区别于普通消费级音频旋钮的粗放设计，该控制单元的结构拆分完全贴合实际桌面使用的操作路径，所有外露操控部件的排布都经过操作行程的反复校核，确保用户在游戏过程中盲操作时不会出现误触。从实际应用场景来看，这类控制单元多搭配桌面电竞音频系统使用，既可以作为独立外置调控模块接入游戏主机、PC音频链路，也可以嵌入定制化电竞桌面的预留安装位，作为集成式音频调控终端使用，其结构设计需要同时兼顾独立放置的稳定性与嵌入安装的适配性。

　　从功能特性层面拆解，该控制单元的各个组成部分分别对应不同的音频调控功能，包括音量增益调节、声道平衡切换、音频输入源切换、音效模式切换等核心功能，每个功能对应的操控部件都做了结构上的区分设计，比如旋钮类部件做了防滑齿纹结构，按键类部件做了按压行程的限位结构，避免长期按压后出现卡滞。设计思路上没有采用一体化外壳的封闭结构，而是做了分模块的组件拆分，每个功能模块都有独立的安装定位结构，既方便后期的部件更换维护，也能在建模渲染阶段单独拆分展示内部结构逻辑，满足结构设计练习与渲染效果呈现的双重需求。

　　关于外形尺寸与安装边界，该控制单元的整体轮廓采用方正切角的造型设计，横向宽度控制在单手掌可覆盖的范围，纵向深度不会占用过多桌面纵深空间，底部预留了防滑垫的安装槽位，独立放置时可以增大与桌面的摩擦力，避免操作旋钮时整机出现位移；如果是嵌入安装的场景，外壳侧壁预留了卡扣安装位，匹配标准桌面开孔的尺寸公差，不需要额外打孔固定就能完成嵌入式安装。各个组件之间的配合间隙都按照消费电子类产品的装配公差做了预留，旋钮与面板的配合间隙控制在0.2mm以内，既不会出现转动卡涩，也不会有过大的缝隙影响外观质感；按键与面板的配合做了导向筋结构，确保按压过程中按键不会出现偏斜，按压手感保持一致。

　　从结构设计的实操角度来看，这类分组件式的模型非常适合用来练习消费电子类产品的装配逻辑，每个部件的定位基准都清晰明确，没有冗余的结构特征，所有的倒角、拔模斜度都符合实际注塑生产的工艺要求，不会出现无法开模的结构死角。在实际的产品迭代中，这类控制单元的结构还可以根据用户的操作习惯做定制化调整，比如更换不同高度的旋钮、调整按键的排布位置，而分模块的结构设计刚好可以满足这种快速迭代的需求，不需要重新设计整个外壳，只需要更换对应模块的安装面板即可。另外在接口部分的结构设计上，单元背部预留了标准音频接口、USB接口的安装位，接口的位置做了下沉式处理，避免线材插接后突出机身过多，影响桌面的整洁度，同时接口周围做了加强筋结构，多次插拔线材后也不会出现接口松动的问题。
