手动式板材裁切夹持定位工装结构

　　这款手动裁切定位工具主要面向小型钣金加工、家装现场板材裁切、模型制作等场景下的板材定位需求，解决手持板材裁切时易偏移、切口不齐、操作安全隐患多的实际问题。在日常的薄钢板、铝板、亚克力板、覆铜板等板材的手动裁切作业中，操作人员往往需要一手按压固定板材，一手操作裁切工具，不仅固定力度难以保持稳定，容易出现板材滑移导致切口歪斜、尺寸超差的问题，手部靠近裁切刃口也存在较高的误伤风险，这款工具正是针对这类零散小批量裁切作业的痛点设计。

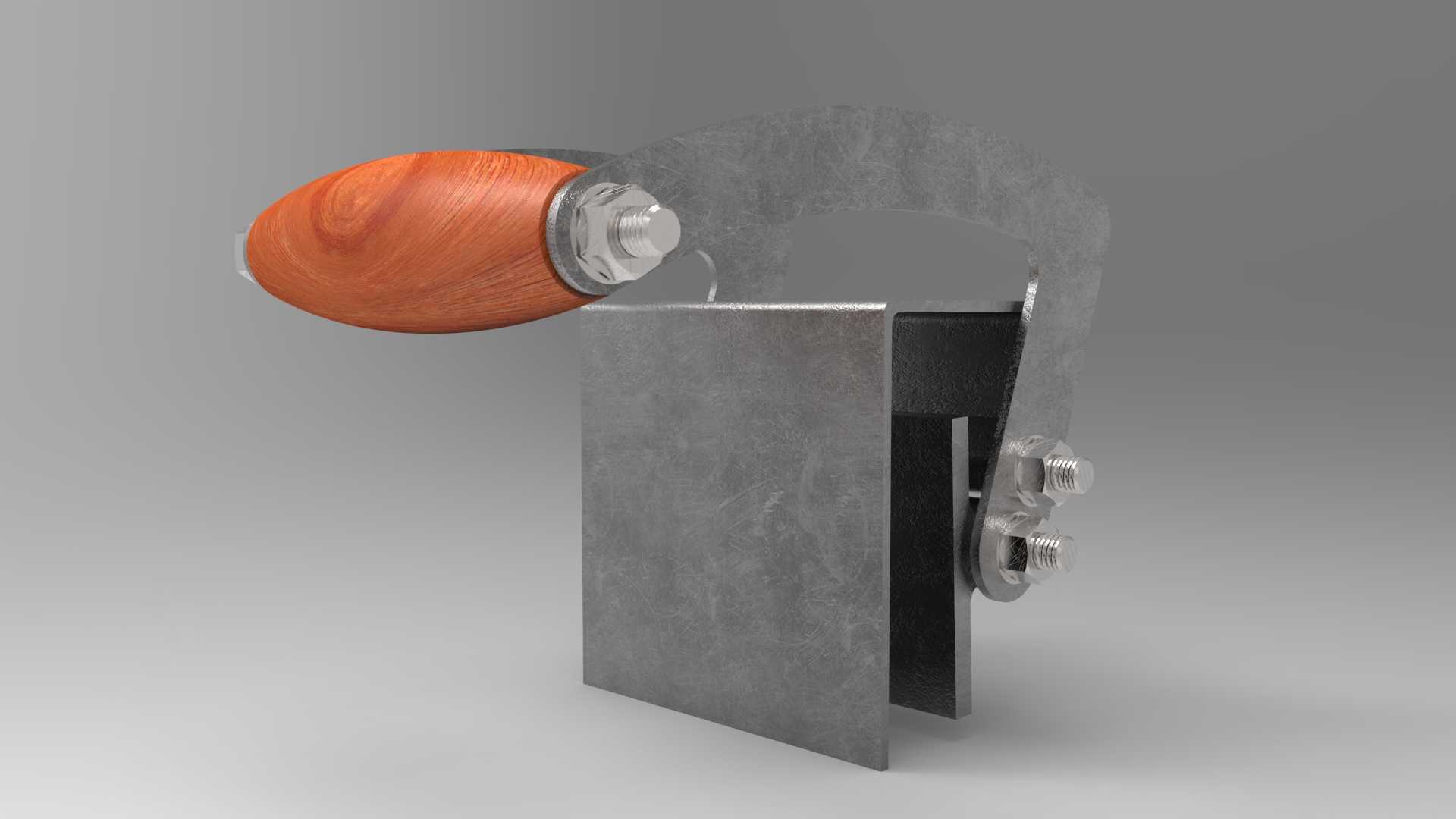

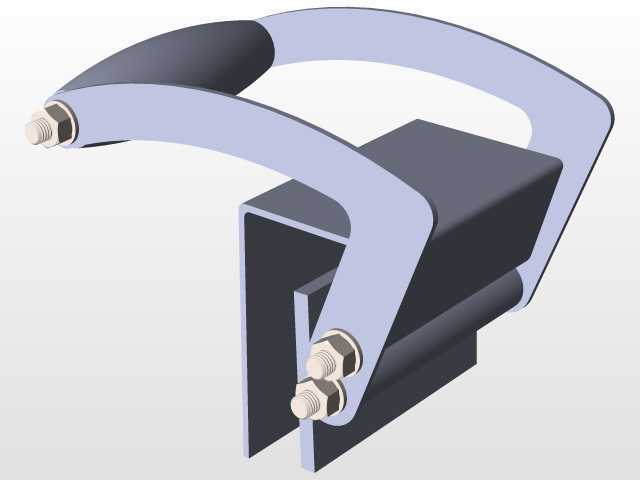

　　从功能结构来看，工具采用C型开放式夹持主体，主体采用冷轧钢板冲压折弯成型，具备足够的结构刚性，夹持开口可适配厚度在0.5mm到5mm之间的各类板材，使用时将C型卡口卡在待裁切板材的边缘位置，通过侧部的两颗锁紧螺栓调整夹持预紧力，可根据板材的材质、厚度调整夹持力度，既不会因为压力过大在软质板材表面留下压痕，也不会因为夹持力不足导致裁切过程中工具移位。握持部分采用椭球形实木握柄，握柄表面做了圆弧打磨处理，贴合人手握持的自然弧度，长时间操作不易产生手部疲劳，握柄与金属主体之间采用螺纹连接加防松销固定，承受较大的侧向推力时也不会出现松脱。

　　设计过程中优先考虑了操作的便捷性与结构的可靠性，没有采用复杂的弹性锁紧或者快拆结构，全部采用机械刚性连接，在多粉尘、有金属切屑的加工场景下也不会出现卡滞、失效的问题，日常维护仅需要定期在螺栓连接位置涂抹少量润滑脂即可。工具的整体外形尺寸控制在长度120mm、宽度80mm、高度65mm的范围内，整体重量不超过300g，可放入普通工具腰包携带，适合现场流动作业使用。安装边界方面，C型夹持口的深度为40mm，可从板材边缘伸入足够的距离，保证夹持稳定性，同时不会遮挡裁切位置的划线标记，操作人员可以清晰对准裁切基准线。侧部的锁紧螺栓采用滚花蝶形设计，不需要额外扳手即可徒手完成锁紧与松开操作，单手握持工具的同时即可完成锁紧调整，操作流程顺畅。

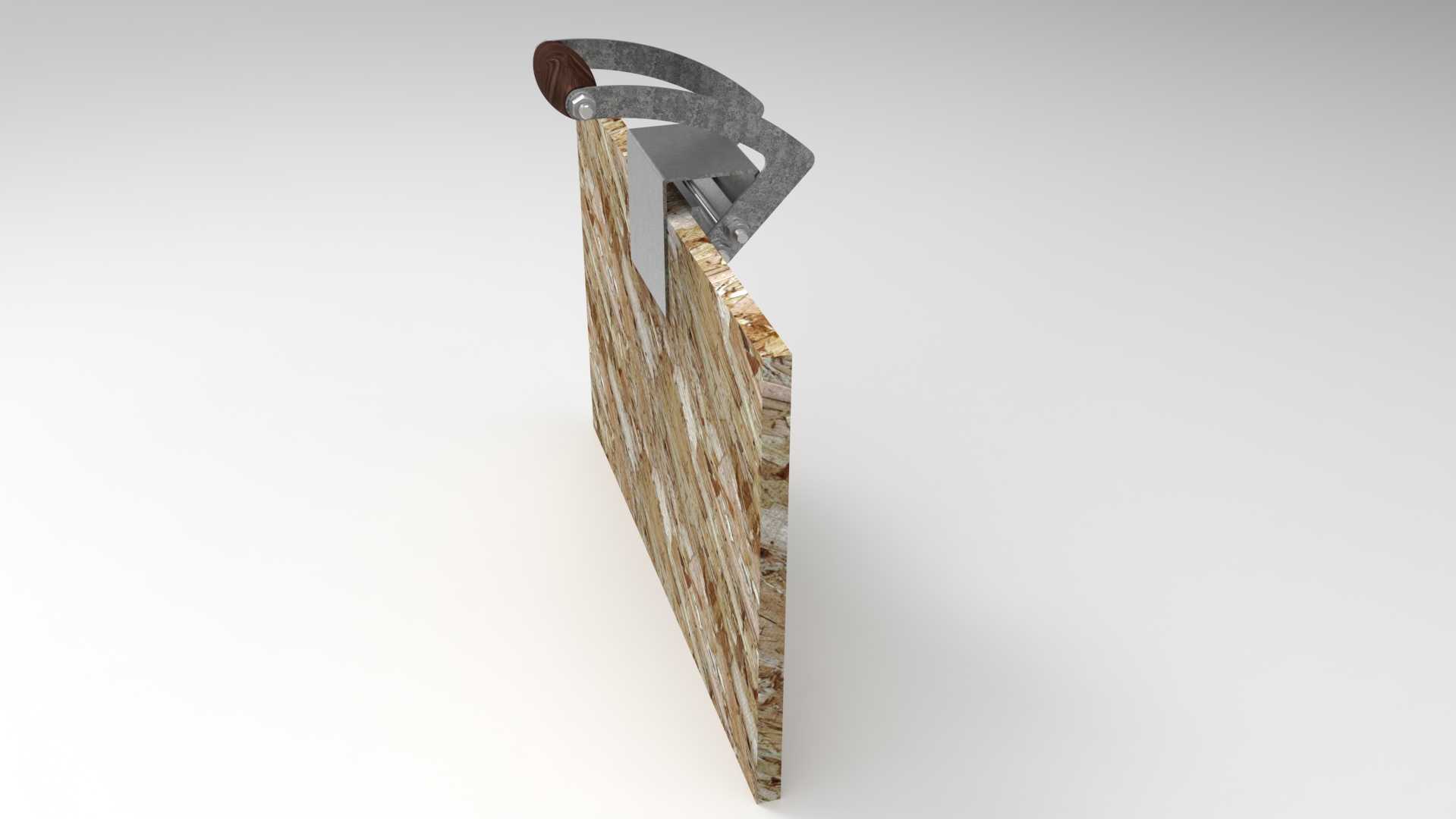

　　在实际使用场景中，这款工具既可以单只使用固定板材的一端，配合靠山完成短距离直线裁切，也可以两只配合分别固定板材的两个边角，完成长距离直线裁切或者小弧度曲线裁切作业，相比传统的G型夹，这款工具不需要调整很大的开合行程，对准板材卡入后拧紧两颗螺栓即可完成固定，操作效率提升明显。握柄的位置设计在夹持主体的侧上方，操作人员握持时手部自然抬离板材表面，距离裁切锯片或者美工刀的刃口有足够的安全距离，可有效避免操作过程中手部被刃口划伤的风险。金属主体的折弯位置做了圆角过渡处理，没有尖锐的毛刺棱角，取放过程中不会刮伤板材表面或者划伤操作人员手部。针对不同材质的板材使用时，可在夹持口的接触位置粘贴橡胶垫片，进一步增大夹持摩擦力，同时保护软质板材的表面涂层不被夹伤，拓展工具的适用范围。
