DIY皮带传动立式手动锻打动力装置

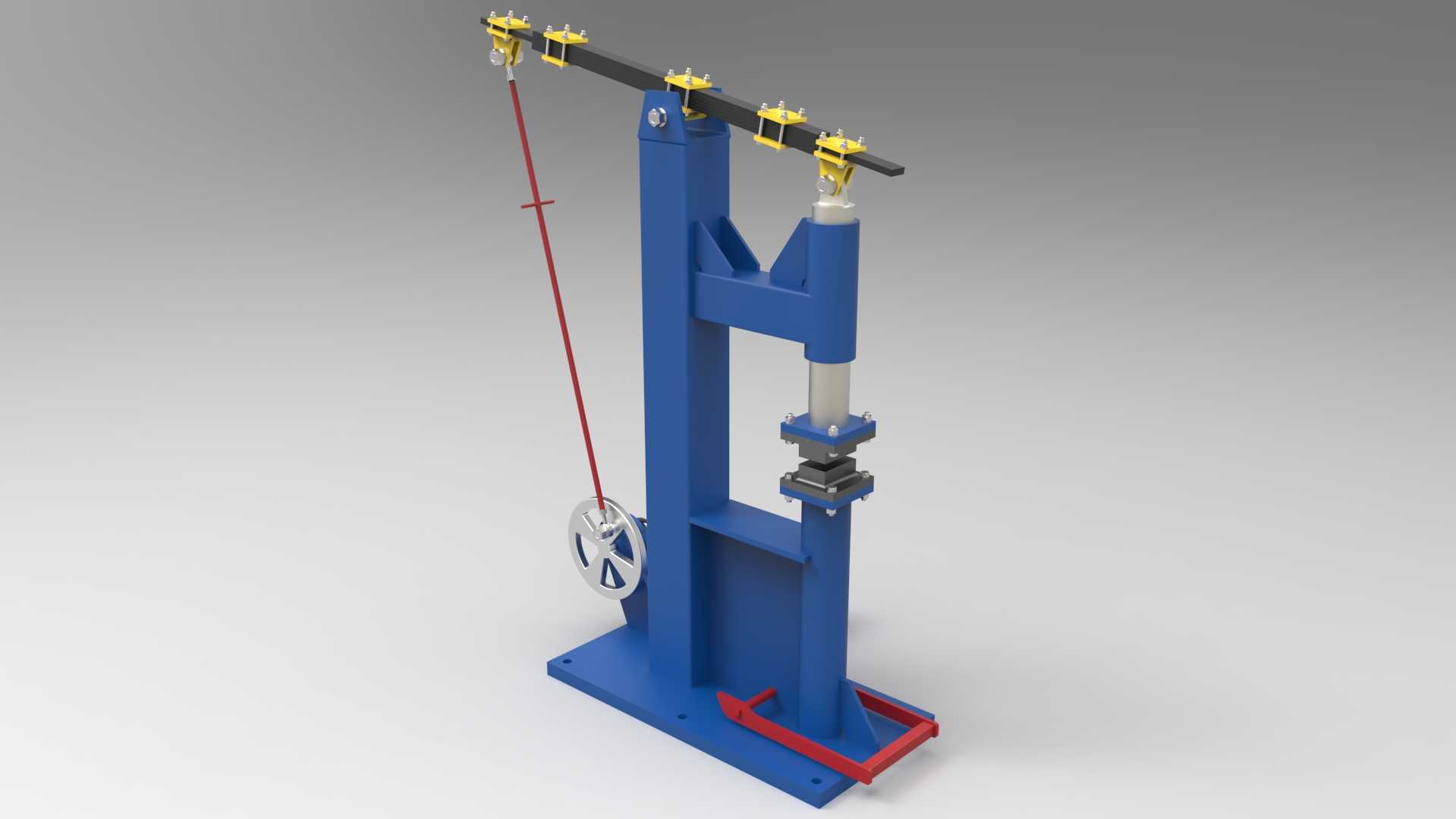

　　这款立式结构的手动动力锻打装置，主要面向小型五金加工、手工打铁、DIY金属成型场景使用，适合小作坊、个人工坊完成小型工件的锻压、校直、铆接等锤击作业，相比纯手工持锤操作，能够通过机械结构放大锤击力，降低操作人员的劳动强度，同时保证锤击落点的稳定性，减少人工持锤的偏移误差。

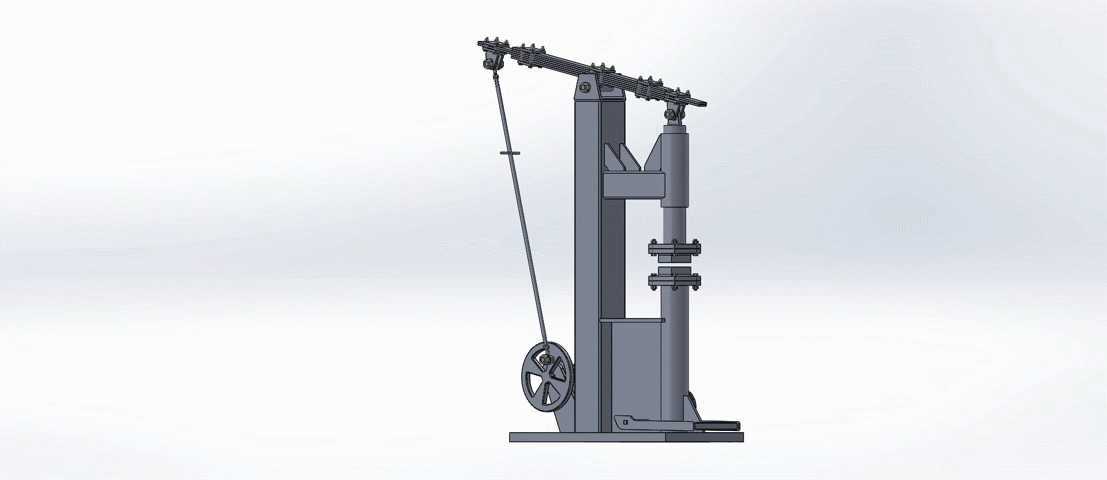

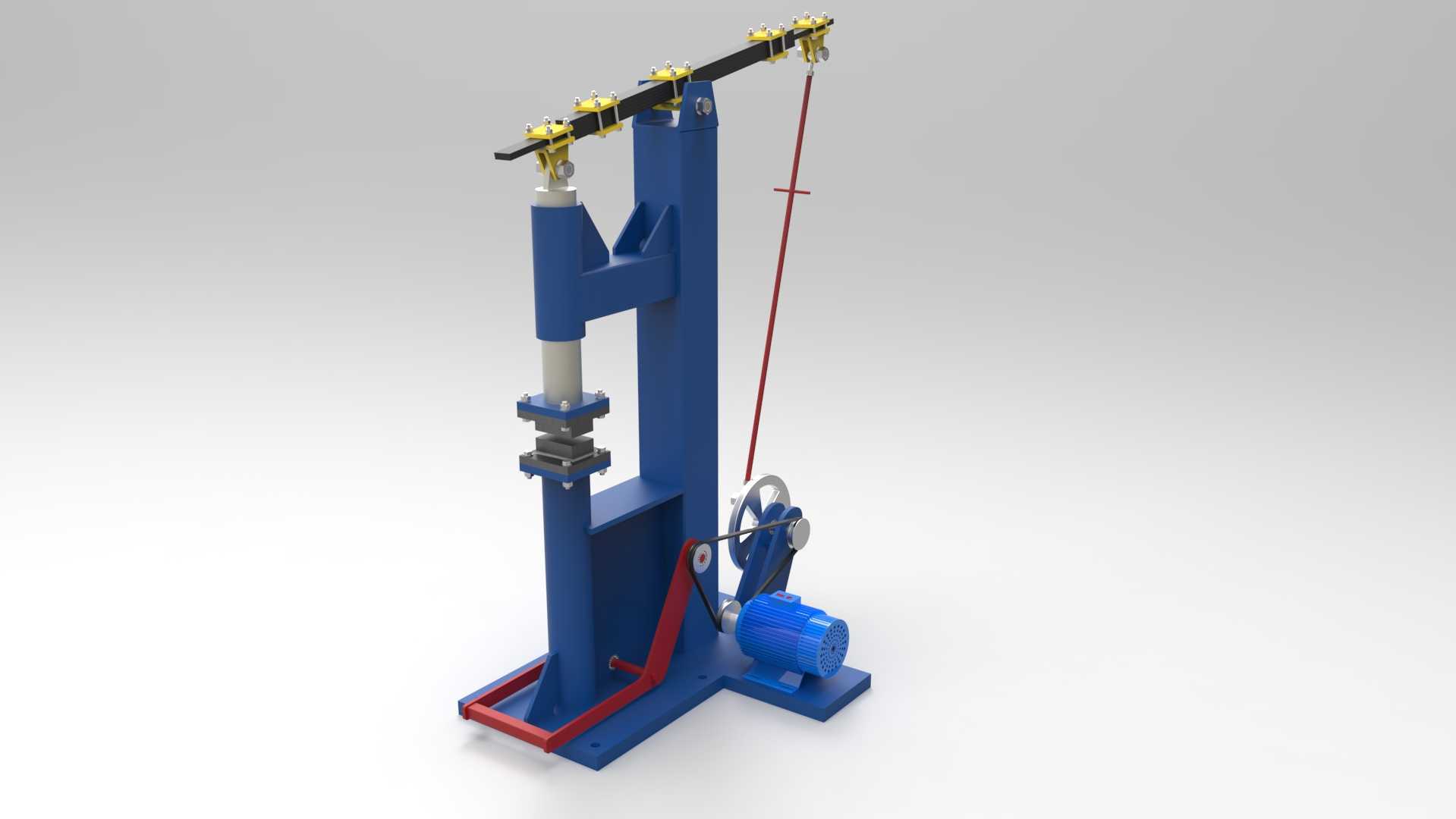

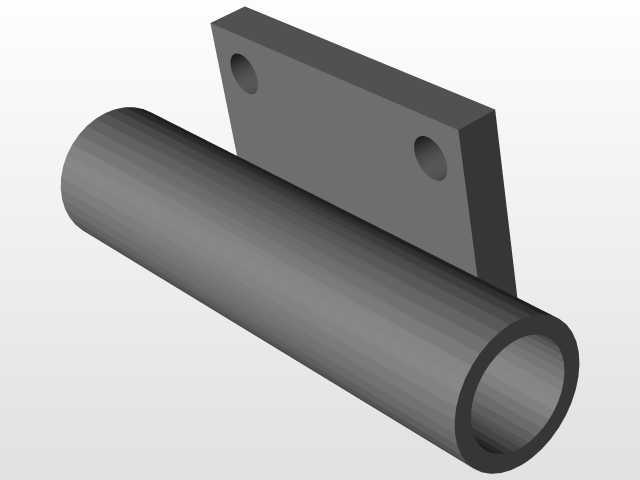

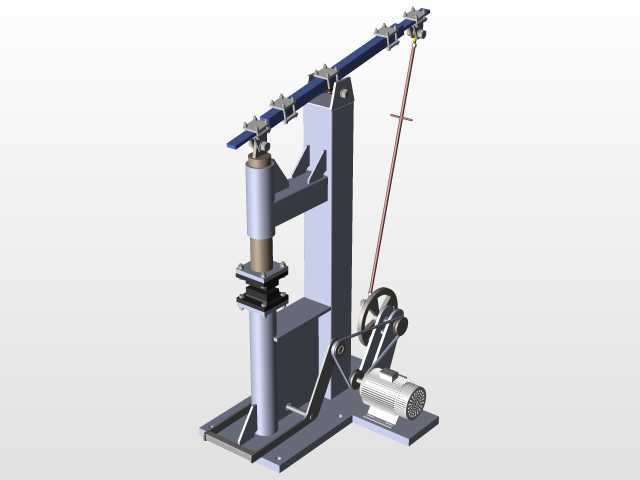

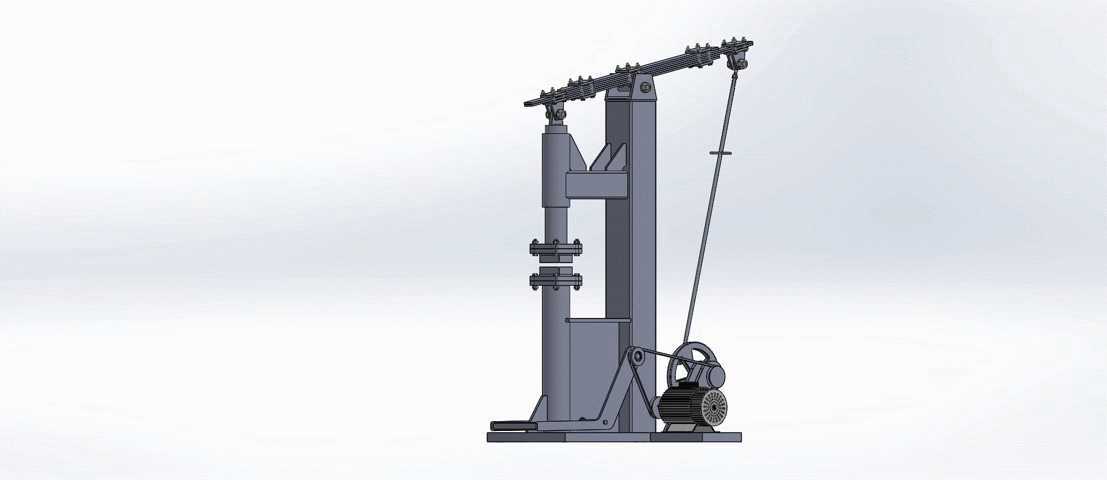

　　从结构布局来看，设备采用单立柱立式支撑结构，底部为方形安装底座，底座预留了螺栓固定孔位，可直接通过膨胀螺栓固定在水泥地面或者厚重的钢制工作台上，避免锤击作业时机身出现晃动偏移；安装时需要保证底座平面水平度误差不超过1mm/m，防止立柱倾斜导致锤杆运动卡滞。立柱采用箱型折弯焊接结构，相比型材立柱具备更好的抗扭、抗冲击性能，能够承受连续锤击带来的交变载荷，立柱上部设置了横梁铰接支座，用于安装摆动式动力横梁，横梁上沿长度方向布置了多组皮带固定夹，用于调整传动皮带的张紧位置，适配不同的锤击行程需求。

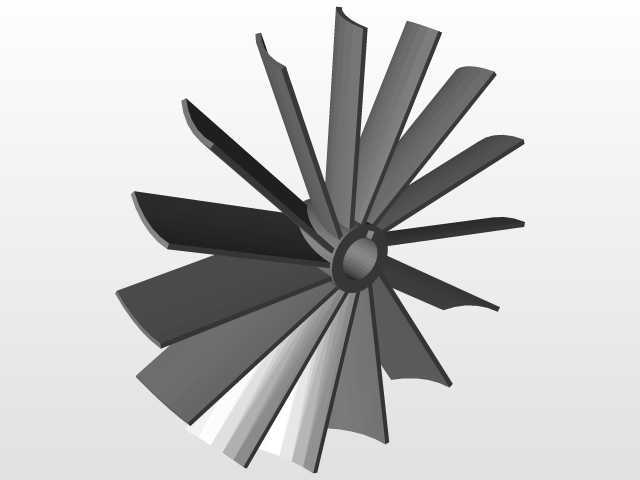

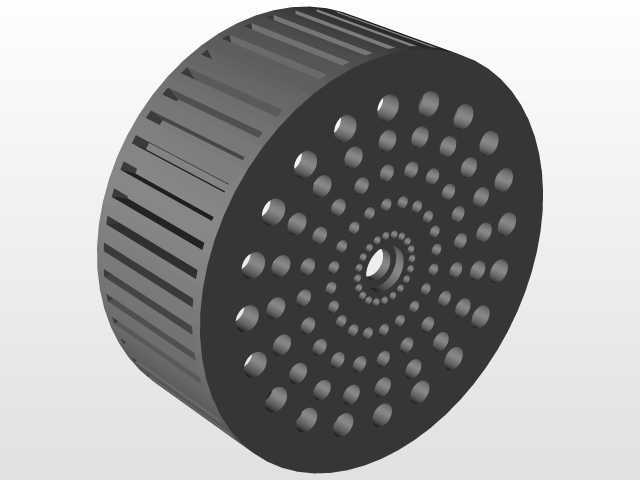

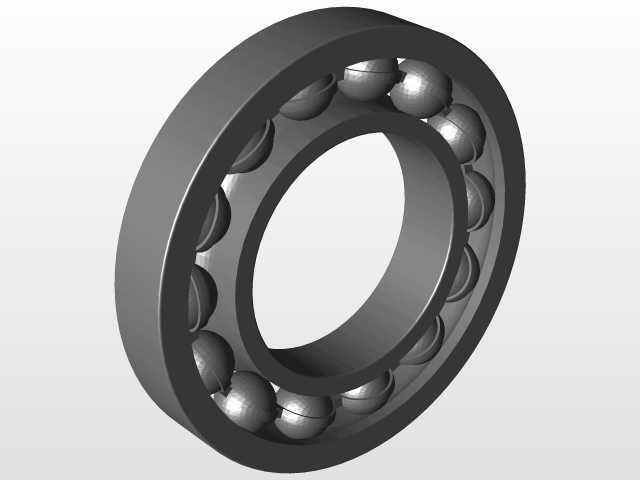

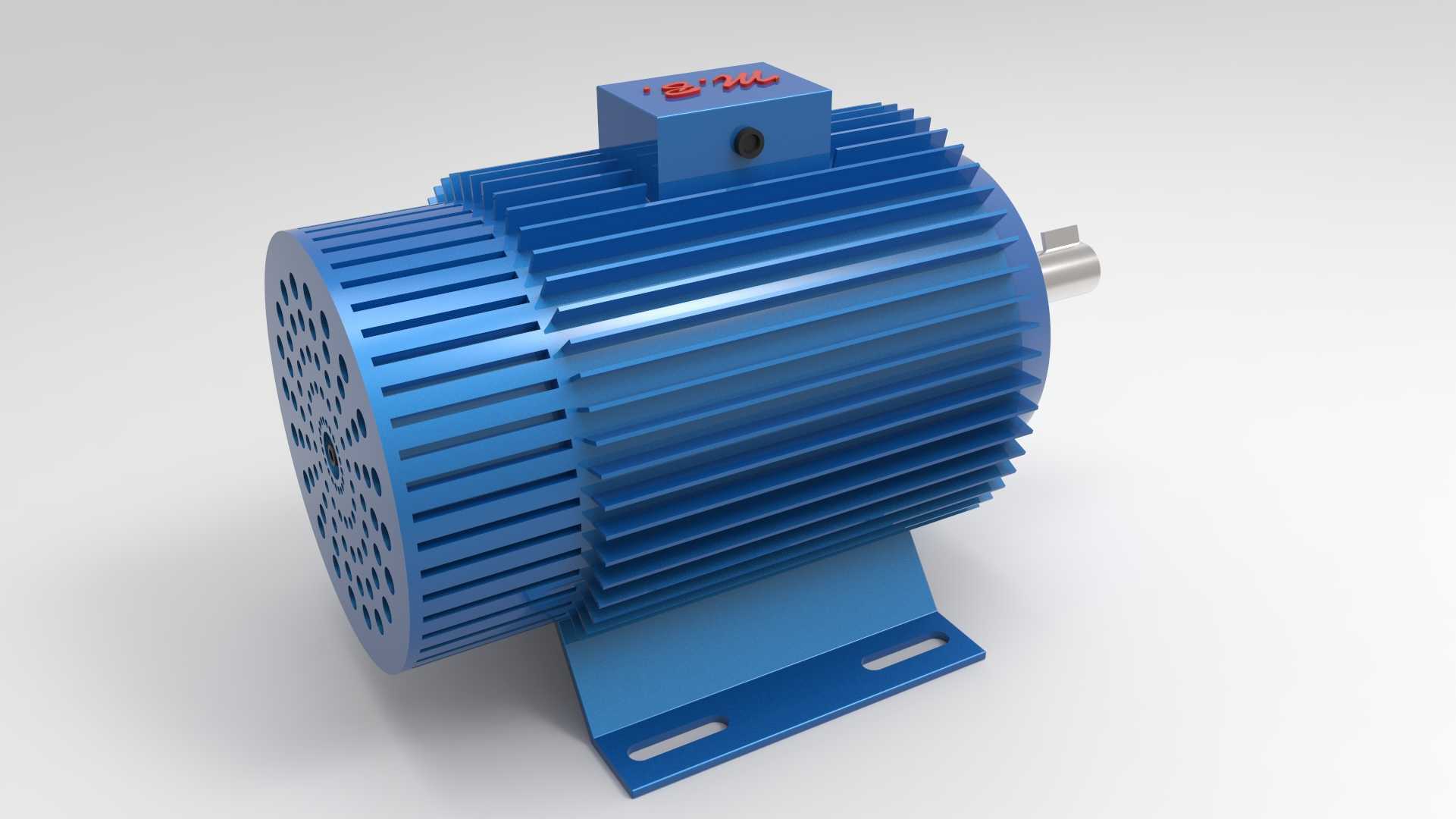

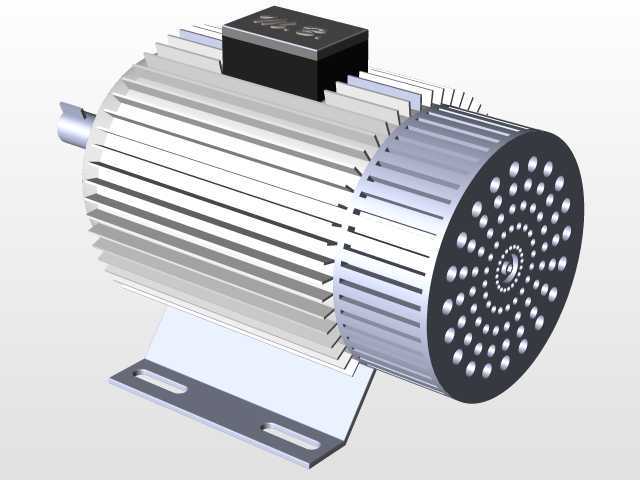

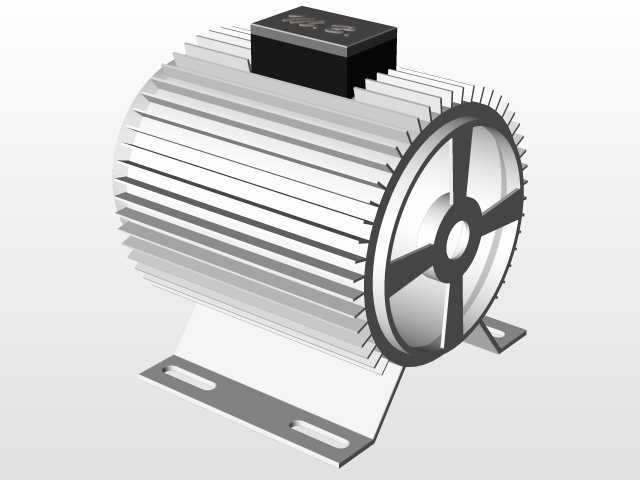

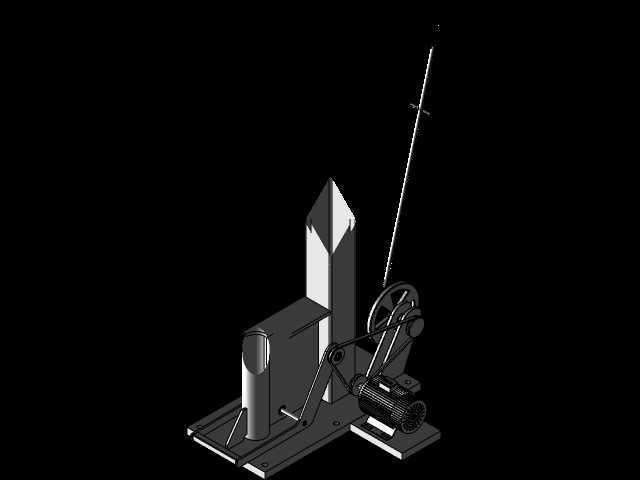

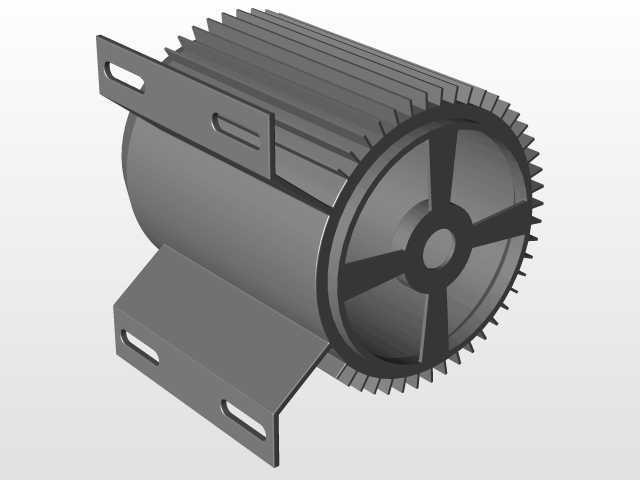

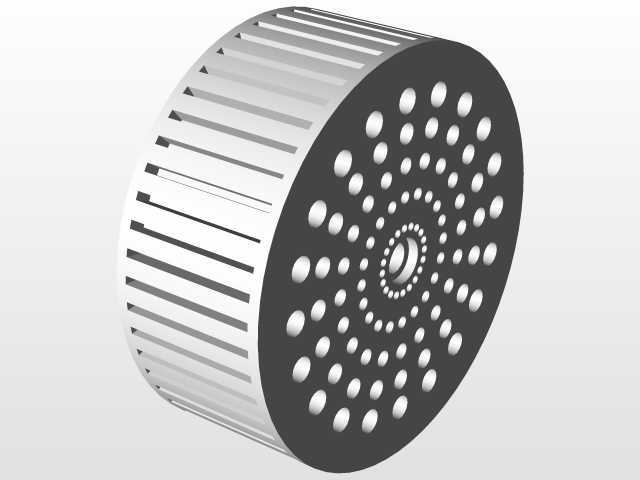

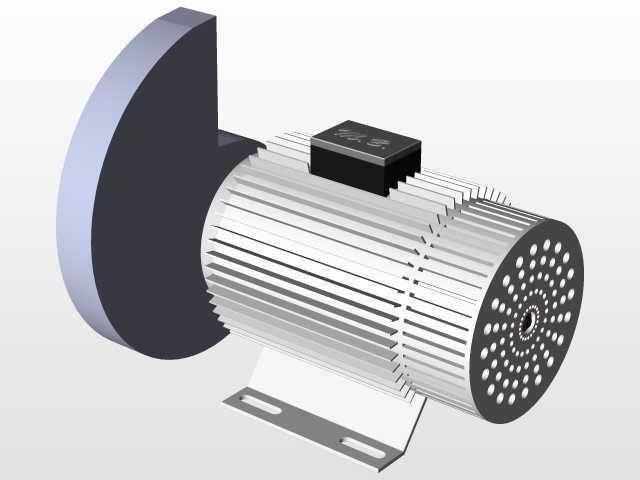

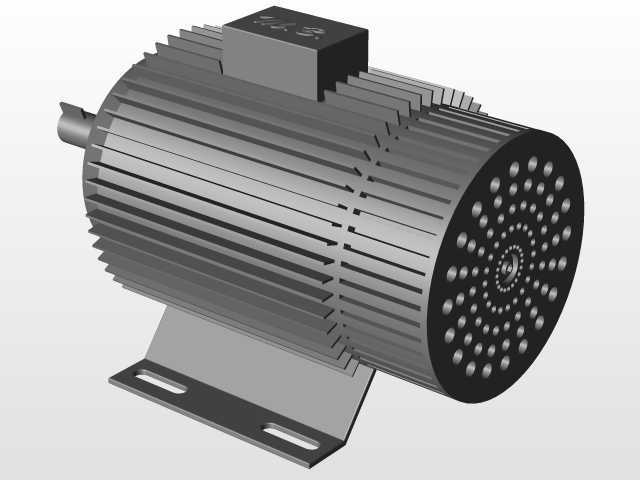

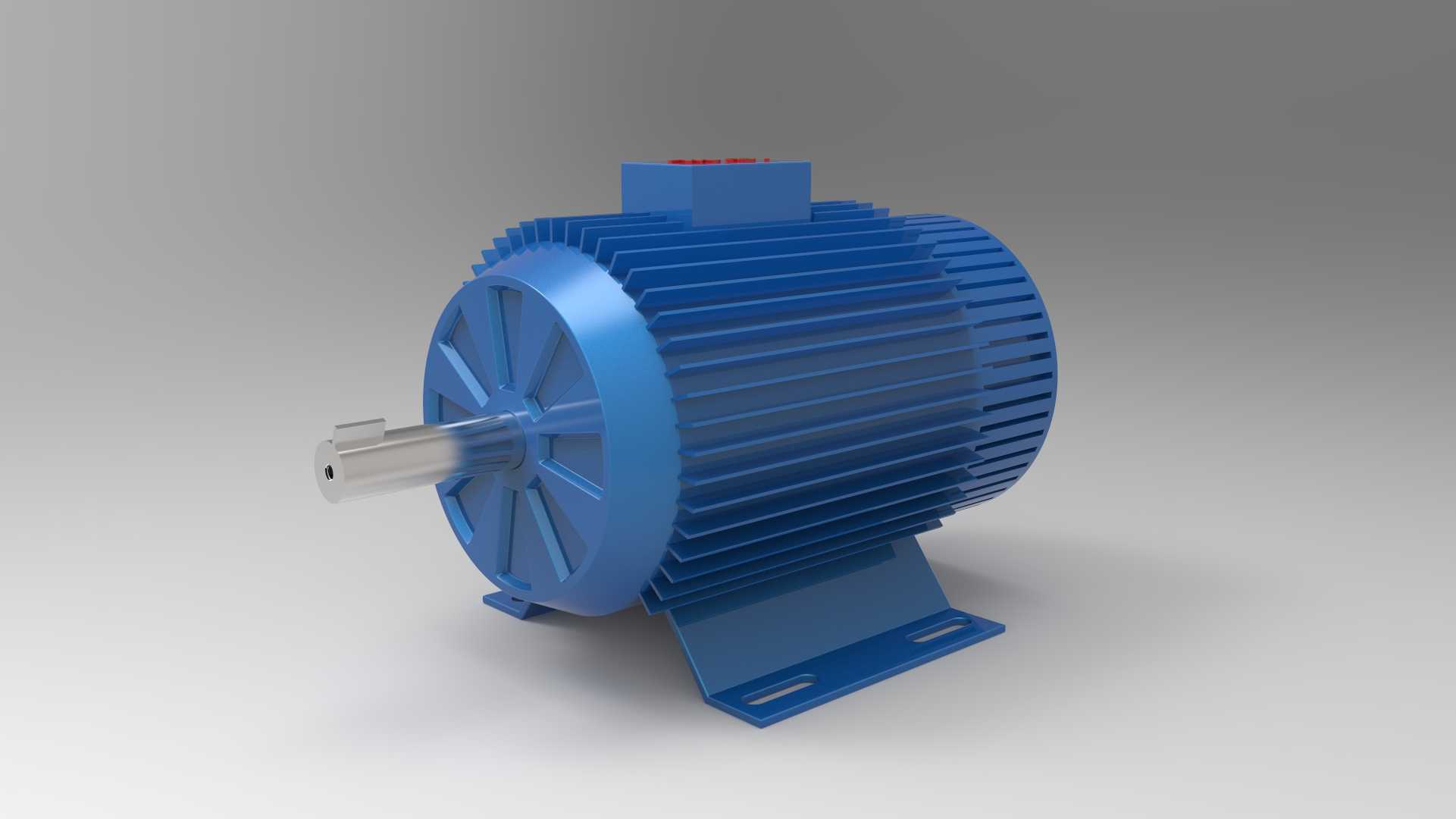

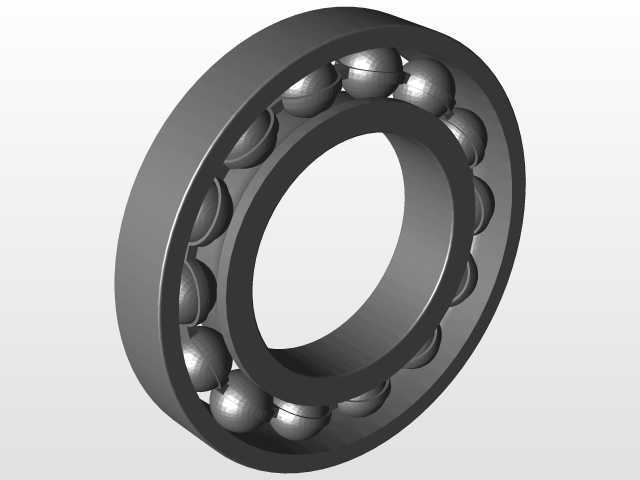

　　动力传递采用摩擦式皮带传动结构，操作人员通过踩压脚架带动张紧轮压紧传动皮带，将动力传递至摆臂结构，带动锤头完成上下往复锤击动作；这种传动结构具备过载打滑的特性，当锤击遇到过硬异物或者行程卡滞时，皮带会自行打滑，不会对结构件造成刚性冲击损坏，相比齿轮、连杆硬连接结构，更适合手工DIY场景的非标准化操作，容错率更高。设计时特意将电机安装位的连接结构做了拆分优化，原整体式的后轮连杆零件拆分为2-3个独立机加工件，方便后期组装、拆卸更换易损件，降低零件加工难度，普通车床、钻床即可完成全部零件的加工，无需专用工装设备。

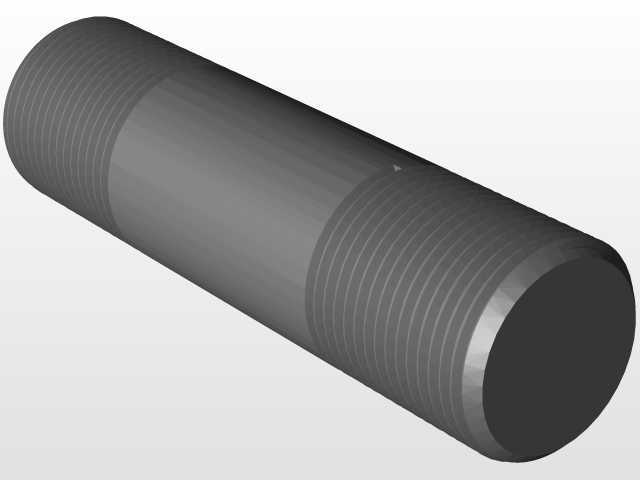

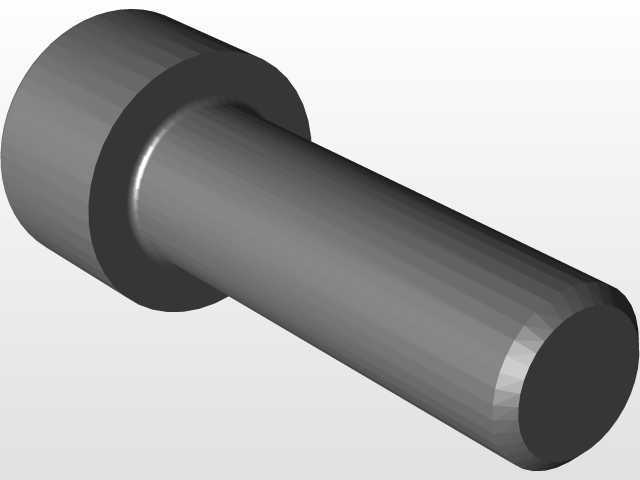

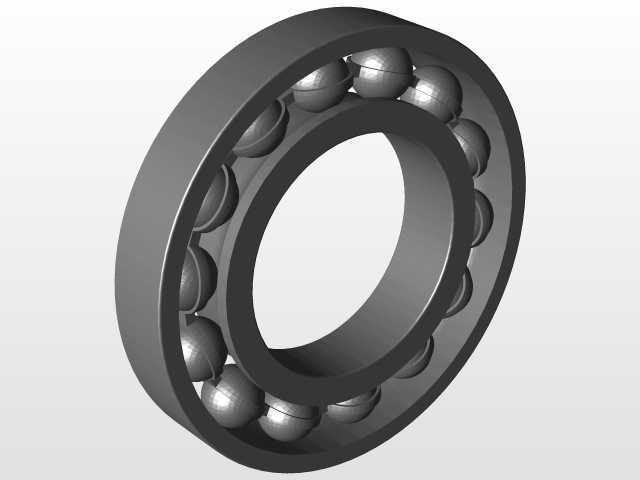

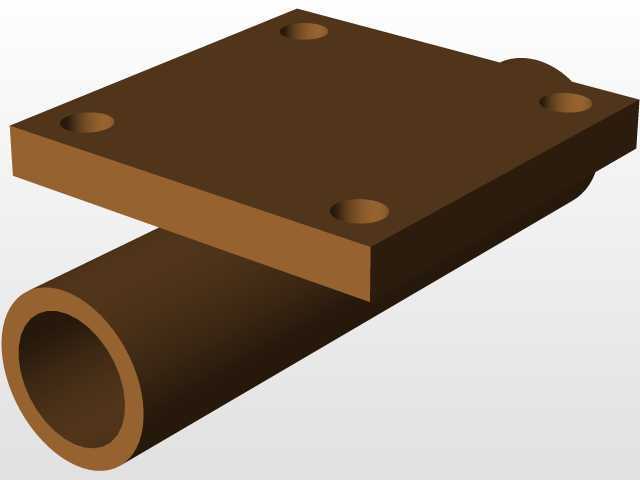

　　脚架踏板的背面设置了复位弹簧结构，弹簧一端连接在踏板背面，另一端固定在立柱下部的安装座上，当操作人员松开踏板时，弹簧能够带动踏板自动复位，同时带动张紧轮脱离传动皮带，让锤头自动回到上止点位置，既可以为下一次锤击动作提供初始助力，也能避免锤头意外下落造成安全隐患。锤头部分采用圆柱导向结构，导向套内嵌铜质耐磨衬套，减少锤杆上下运动的磨损，衬套设置了注油孔，可定期加注润滑脂维护，延长设备使用寿命；锤头底部设计了通用型锤砧安装面，可根据作业需求更换平锤、型锤、冲头等不同工作头，适配平锻、冲孔、压型等不同工序。

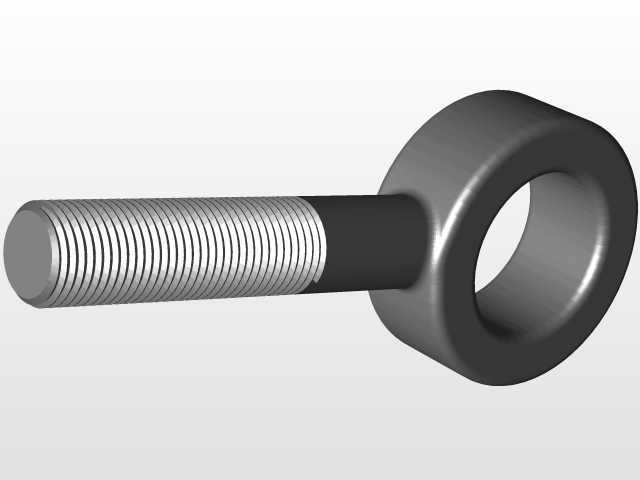

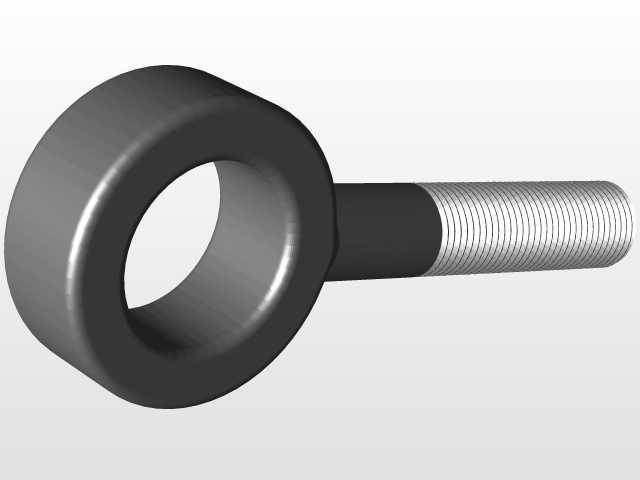

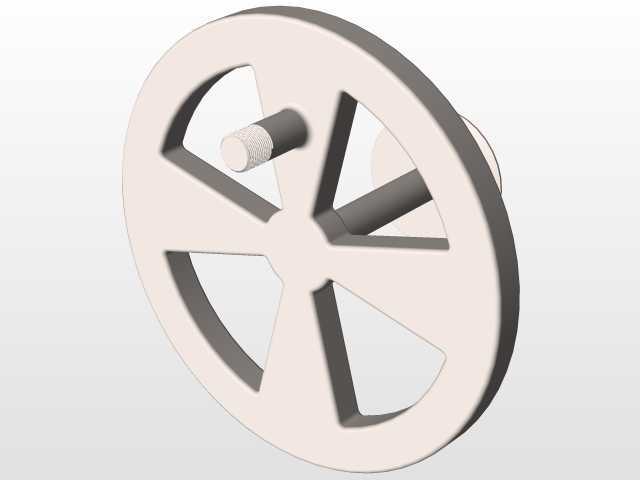

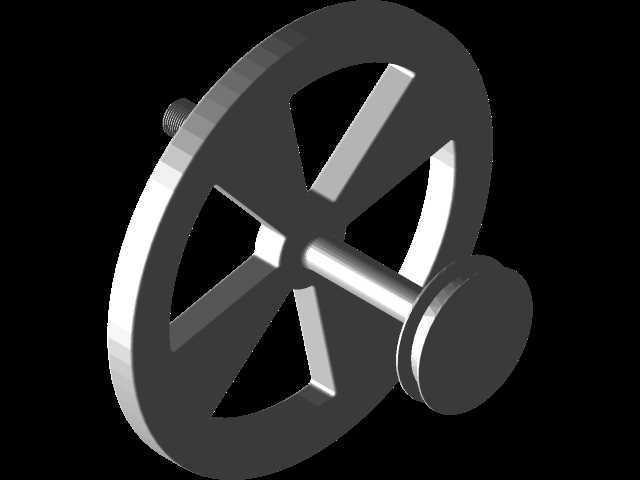

　　设备的侧面设置了手动调节手轮，通过钢丝绳连接横梁的配重调节结构，可根据加工工件的厚度、材质调整锤头的初始下落高度，从而改变锤击力的大小，加工薄件、软质金属时调低锤头行程，避免锤击力过大导致工件变形，加工厚件、硬质钢材时调高锤头行程，获得足够的锻打冲击力。整机的外露运动部件均做了圆角处理，皮带传动区域预留了安全防护罩的安装位，后期加装防护罩后可避免操作时衣物、工具卷入传动结构，提升作业安全性。

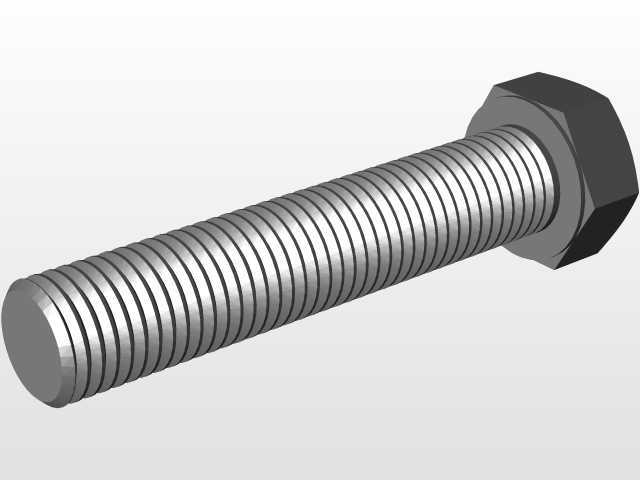

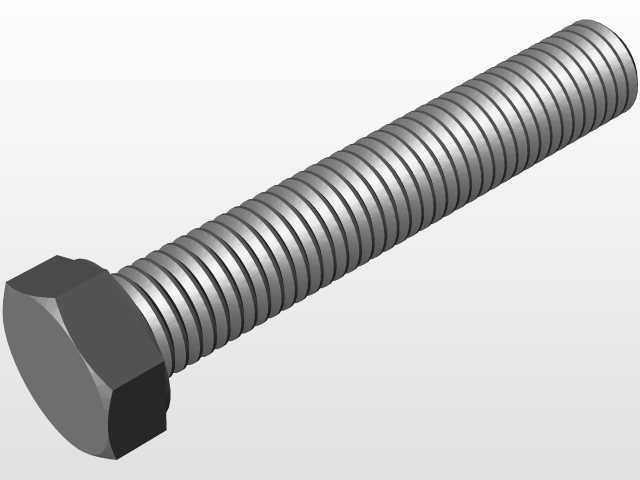

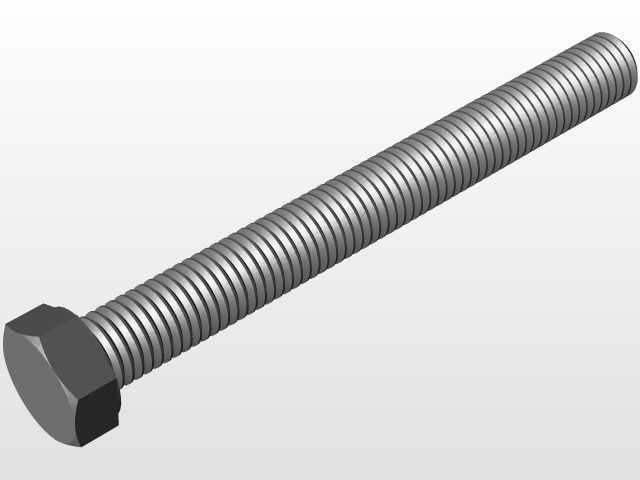

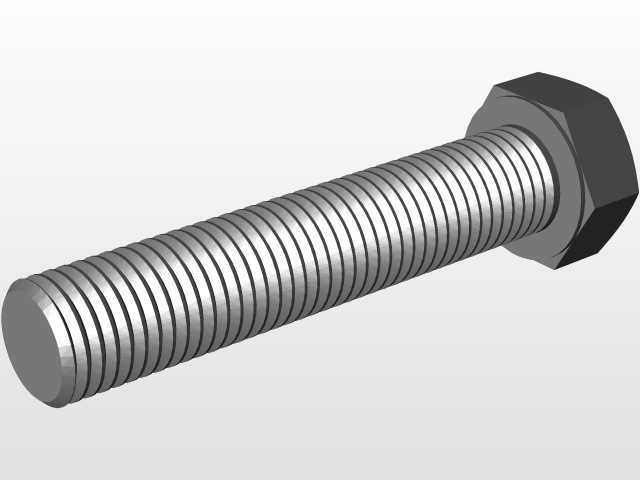

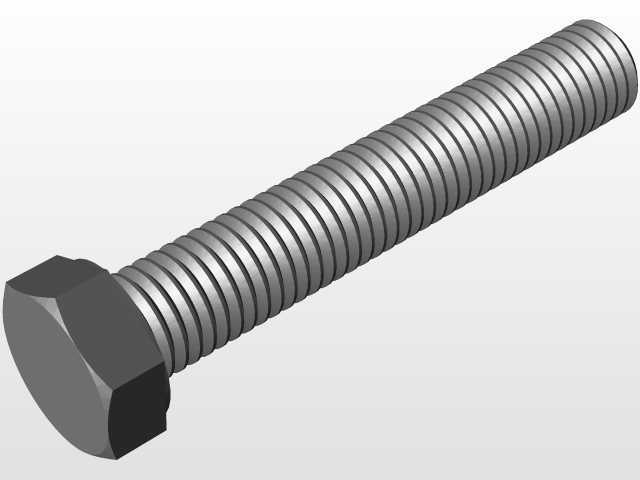

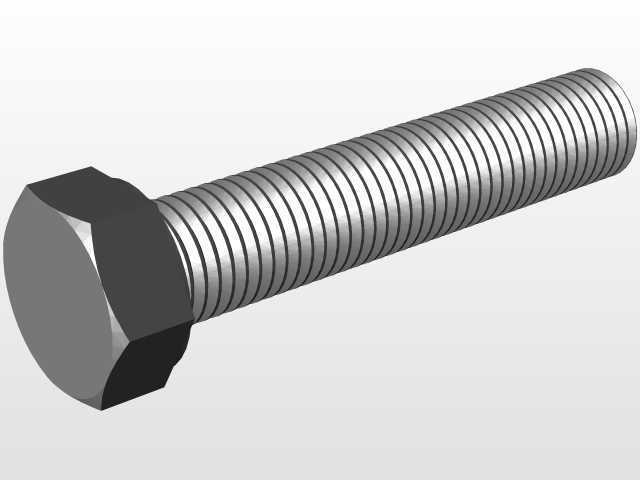

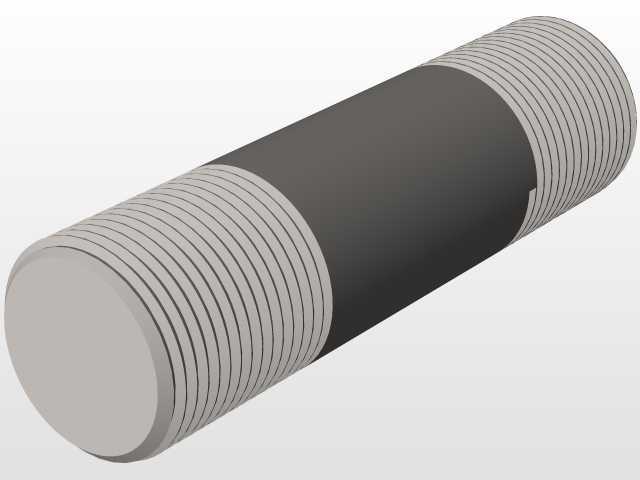

　　从安装边界来看，设备整体占地面积不足0.5平方米，竖向高度适配普通工坊的室内层高，无需特殊的地基处理，只要地面承重满足连续锤击的载荷要求即可安装使用；所有结构件的连接螺栓均采用标准件，损坏后可直接在五金市场采购替换，无需定制特殊配件，维护成本极低。相比大型空气锤、电液锤，这款装置结构简单、制造成本低、操作门槛低，非常适合小型加工场景的轻量锻打作业，也可作为机械DIY爱好者的结构练习案例，帮助理解皮带传动、杠杆增力、弹簧复位等基础机械结构的实际应用。
