大厚度锻件夹持专用大钳结构设计

　　在自由锻造、传统刀具锻打尤其是大马士革钢坯叠锻、手工锤具制造的作业场景中，夹持高温厚重坯料的工装可靠性直接决定操作安全与锻件成型精度，这款大钳正是针对大厚度坯料夹持需求开发的手动夹持工具。从结构设计逻辑来看，钳体采用单销轴铰接的杠杆式结构，两个钳臂绕中部销轴做回转运动，长臂端作为操作手柄提供力臂放大，短臂端设置弯钩形钳口，适配大厚度坯料的夹持轮廓，避免常规平口钳夹持厚料时容易滑脱的问题。钳口的弯钩结构做了向内的卷边设计，当操作人员握紧手柄端时，钳口弯钩会牢牢勾住坯料的两侧棱边，即便坯料表面存在氧化皮凹凸不平的情况，也能通过弯钩的勾持力保证夹持稳定性，不会因为锻打过程中的振动冲击出现松脱。从实际使用场景出发，

　　这类大钳主要适配厚度在50mm至120mm区间的方形、矩形锻坯，在空气锤作业工位、手工锻打铁砧工位都能使用，操作时无需额外的动力源，完全依靠操作人员的握力实现夹持，铰接销轴采用过盈配合加端面铆固的装配方式，避免长期受冲击载荷出现销轴窜动、钳臂旷量的问题。钳臂的截面采用变厚度设计，靠近钳口的受力段厚度更大，可承受夹持高温坯料时的抗弯载荷，手柄段厚度适当收窄，在保证结构强度的前提下降低整体自重，减少操作人员长时间持握的疲劳感。设计过程中重点考虑了高温作业环境下的结构冗余，钳体整体采用一体锻造成型后做调质处理，表面无尖锐棱角，避免操作过程中剐蹭操作人员的防护装备，钳口的弯钩曲率经过反复校核，既保证勾持深度足够防止坯料脱出，

　　又不会因为勾度过深导致坯料放入、取出操作卡顿。从安装与使用边界来看，这款大钳属于手动手持工具，无固定安装要求，铰接处的转动间隙控制在0.2mm以内，既保证钳臂转动灵活无卡滞，又不会因为间隙过大导致夹持对位不准，手柄长度按照成年人双手操作的人机工程尺寸设计，单臂操作力控制在150N以内即可实现额定厚度坯料的可靠夹持，即便在1000℃以上的高温坯料近距离作业场景下，钳臂的长度也能保证操作人员手部与高温坯料保持足够的安全距离，避免热辐射灼伤。在结构细节处理上，钳臂的弯折角度经过力学优化，当钳口夹持住坯料时，操作人员握持手柄的姿态自然放松，手腕无需承受额外的扭转力矩，适合长时间连续锻造作业使用，钳体表面做氧化发黑处理，既能提升表面防锈能力，

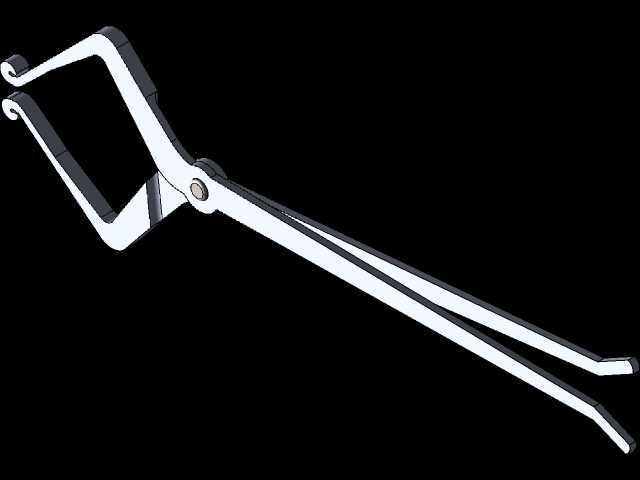

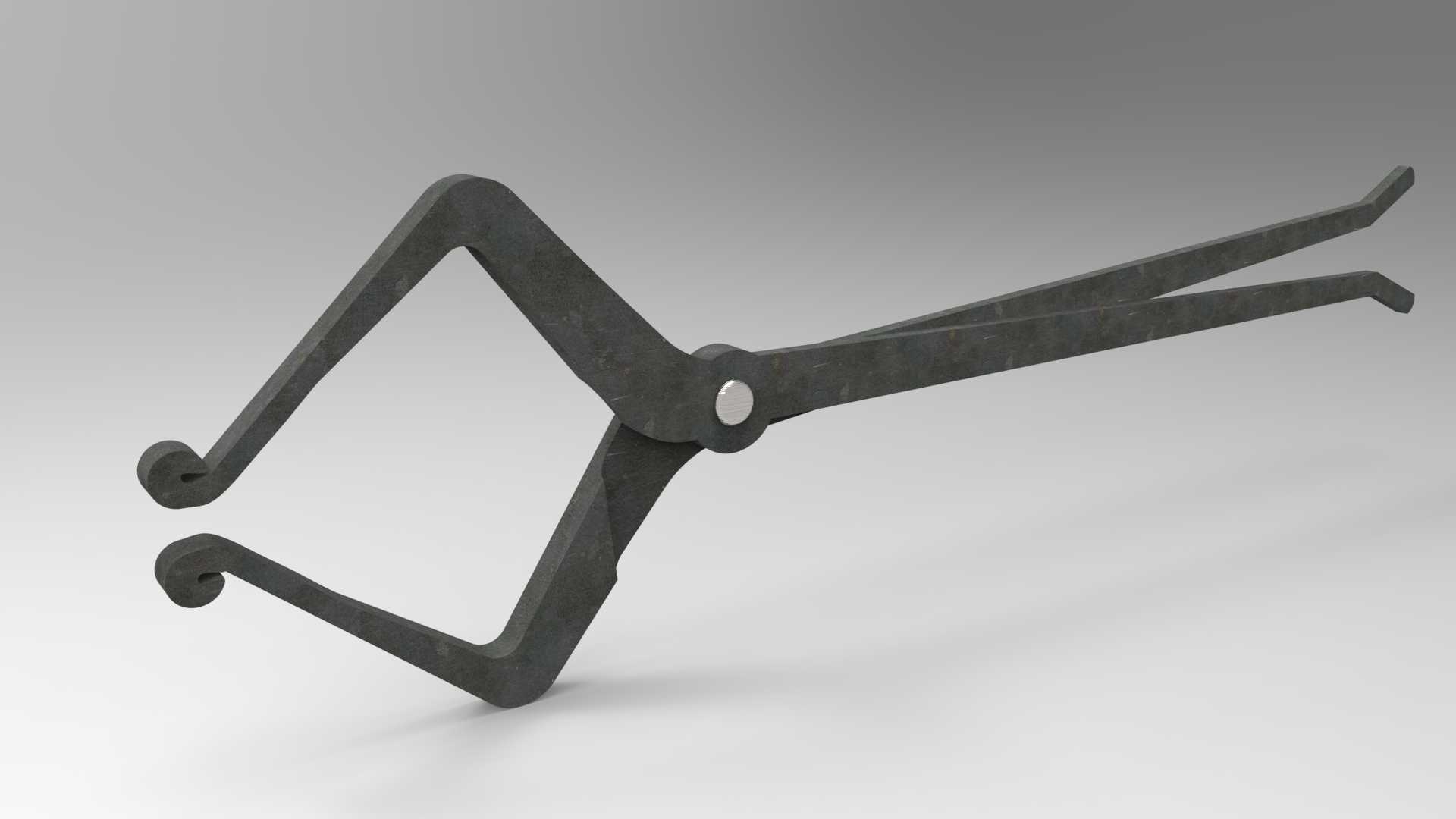

　　又不会因为涂层在高温下脱落污染锻坯表面。不同于常规的轻型尖嘴钳、平口钳，这款大钳的钳口开口度调节范围覆盖了手工锻造场景下绝大多数常用坯料的厚度规格，无需频繁更换不同规格的夹持工具，单把工具即可完成从钢坯加热出炉、转送至锻锤工位、锻打过程中翻转调整坯料角度、锻后转送冷却工位的全流程夹持操作。在三维建模过程中，所有铰接部位的配合公差、钳臂的受力截面、钳口的接触轮廓都按照实际加工工艺要求做了参数化设计，可直接用于工装加工的图纸输出，也可作为锻造工位工装配置选型的参考模型，模型中还原了钳体的锻造纹理细节、销轴的装配结构，能够直观呈现工具的实际装配关系与操作形态，方便结构设计人员参考这类杠杆式夹持工具的力臂设计、钳口轮廓设计逻辑，拓展应用到其他手动夹持工装的开发中。
