螺旋轨道滚珠运动演示教学装置结构

　　这套螺旋轨道滚珠运动结构，常被应用在机械原理教学演示、科普展品开发以及基础运动学实验场景中，核心是依托重力势能驱动滚珠沿螺旋曲面完成连续下滑运动，直观展现重力分力、曲面导向、运动轨迹约束这些基础机械原理，很多职业院校的机械基础实验室、青少年科技展馆的互动展项里，都能见到同原理的演示装置，相比平面滑道演示，螺旋结构能在有限的垂直安装空间里拉长滚珠的运动路径，让运动过程的观察时长更充裕，也能更清晰展现曲线运动下的受力变化。

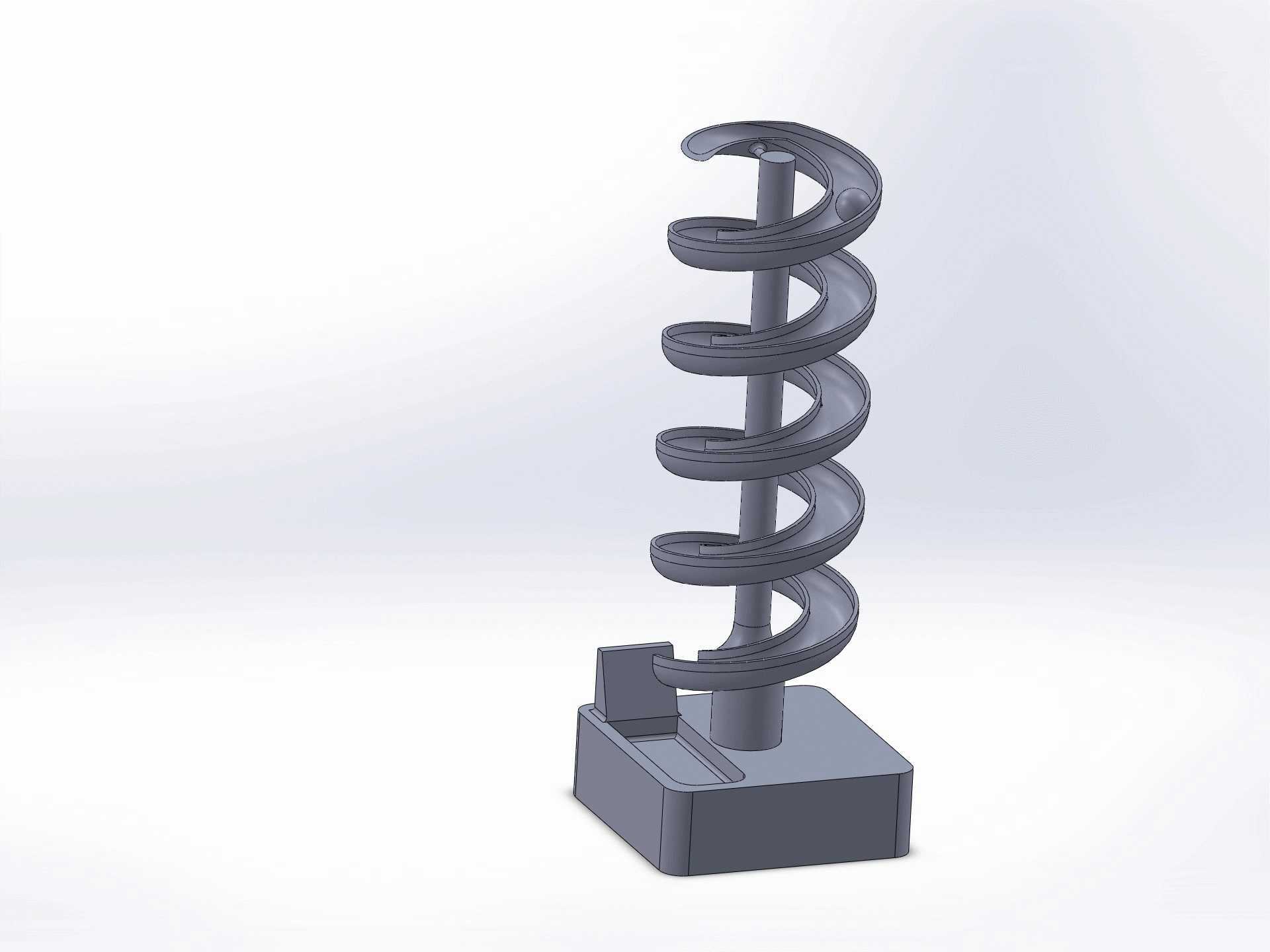

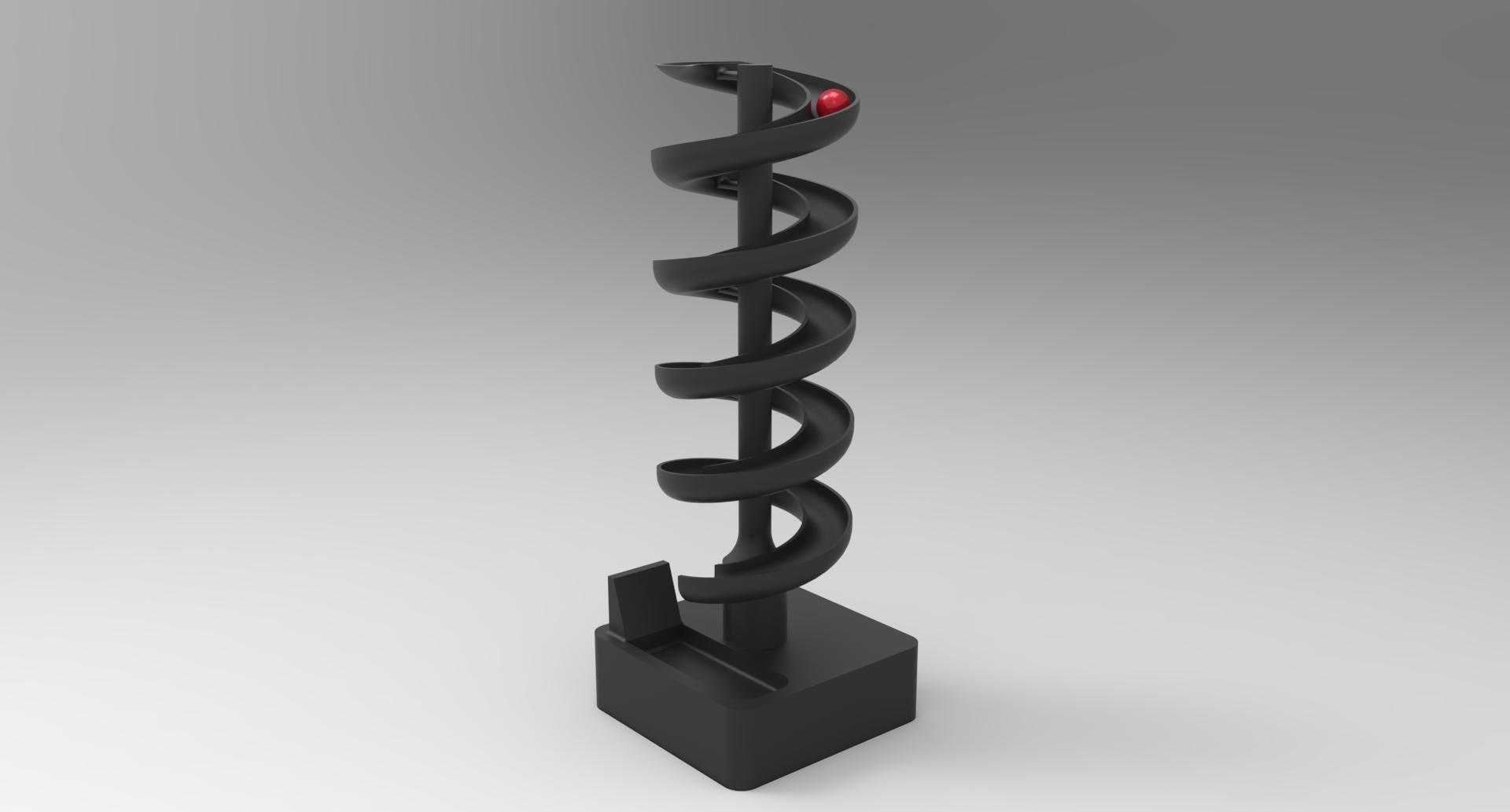

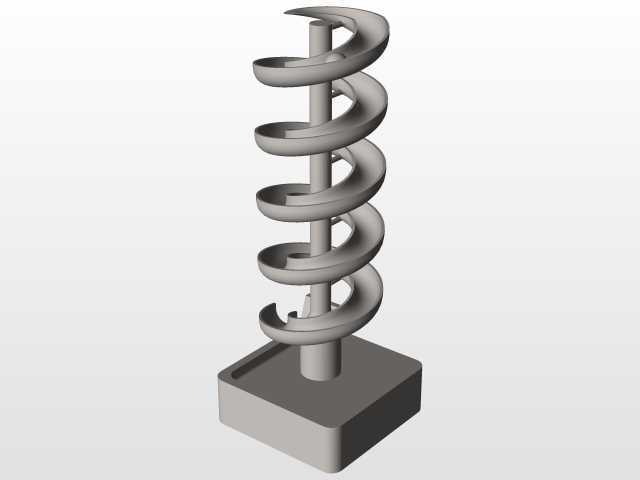

　　从功能特性来看，整套结构分为方形配重底座、中心支撑立柱、等距螺旋滑道、末端承接槽四个核心部分，底座采用实心方块结构，重量集中在下部，整套装置放置在水平台面上时，重心始终落在底座支撑边界内，即使滚珠沿螺旋轨道高速下滑产生侧向动载荷，也不会出现倾覆问题，不需要额外打膨胀螺栓固定，适配实验室桌面、展台台面这类无固定安装条件的场景。中心立柱为等截面直杆结构，垂直固定在底座中心位置，作为整个螺旋滑道的安装基准，所有螺旋叶片的内侧边都和立柱外圆面贴合固定，保证螺旋导程全程一致，不会出现局部轨道倾斜角度突变导致滚珠卡顿的问题。

　　螺旋滑道采用等宽螺旋叶片结构，每一圈螺旋的导程、曲率半径都保持一致，滑道两侧设置有挡边，高度刚好能约束滚珠的侧向位移，避免滚珠在下滑过程中因为离心力脱离轨道，滑道表面做了顺滑过渡处理，没有拼接台阶或者锐角毛刺，滚珠和滑道表面的接触为滚动摩擦，能量损耗极小，能保证滚珠从顶端释放后可以依靠自身重力连续下滑到底部。顶端位置设置有滚珠释放位，末端的承接槽刚好对准最后一圈螺旋滑道的出口，滚珠滑出轨道后会直接落入承接槽内，不需要额外设置收集装置，单次演示完成后可以直接将承接槽内的滚珠拿回顶端重复释放，操作流程非常简便。

　　设计这套结构的时候，首先要确定的是螺旋导程和滑道宽度的匹配关系，导程过大会导致滑道倾斜角度超过滚珠滚动的临界自锁角，滚珠下滑速度过快，整个演示过程时长过短，不利于观察运动过程；导程过小则会导致滑道倾斜角度不足，滚珠容易卡在轨道中间无法依靠自重下滑，经过反复校核，螺旋升角控制在5度到8度区间时，滚珠的下滑速度保持在每秒0.2米到0.3米的区间，整个下滑过程的观察时长能达到8到10秒，刚好满足教学演示的观察需求。同时螺旋滑道的曲率半径要和选用的滚珠直径匹配，曲率半径过小会导致滚珠运动时的离心力过大，对滑道外侧挡边的冲击载荷提升，长期使用容易出现挡边变形的问题，曲率半径过大则会增加整套装置的横向安装尺寸，占用过多的台面空间。

　　安装边界方面，整套结构的垂直高度根据演示需求可以调整，常规教学用的版本高度控制在400毫米到500毫米之间，底座的边长控制在100毫米到120毫米，螺旋滑道的最大外圆直径控制在150毫米以内，普通的实验台、展台都能轻松放置，不需要预留过大的安装空间。中心立柱和底座的连接采用过盈配合加定位销固定，能承受螺旋滑道传递的交变载荷，长期反复使用也不会出现立柱倾斜的问题。螺旋叶片和中心立柱的连接采用分段焊接或者粘接固定，每一段叶片的对接位置都做了打磨顺滑处理，保证滚珠经过接缝位置时没有卡顿感。

　　在实际使用场景中，这套结构除了作为基础运动学演示装置，还可以拓展加装计时传感器、速度检测模块，用来定量测试不同螺旋升角、不同表面粗糙度下滚珠的下滑速度变化，作为机械设计基础课程的实验装置使用，也可以加装循环提升机构，将滑到底部的滚珠重新输送到顶端，实现连续无间断的运动演示，作为科技馆的长期互动展项使用。相比其他类型的重力演示装置，这套螺旋结构的零件数量少，加工难度低，所有零件都可以采用3D打印或者普通塑料注塑加工制作，制造成本很低，而且运动过程直观，没有复杂的传动构件，维护起来非常方便，只需要定期清理滑道表面的灰尘，避免杂物卡滞滚珠即可，不需要定期加注润滑油或者更换易损零件，适合长期高频次的演示使用。
