五辐双色运动款乘用车合金轮毂结构设计

　　这款合金轮毂的设计首先围绕乘用车日常行驶的工况需求展开，轮辋部分采用等宽深槽结构，适配常规子午线真空轮胎的安装，轮缘位置做了加厚圆弧过渡，能够在轮胎拆装时避免硬接触损伤胎唇，同时在车辆过弯承受侧向载荷时，轮缘的加厚结构可以分散胎侧传递的挤压力，降低轮辋变形的概率。轮毂中心的安装座采用凸台定位结构，中心孔的公差匹配乘用车常用的轴头配合尺寸，周围均匀分布的螺栓孔位置度严格控制在装配公差范围内，能够保证装车后轮毂的回转同轴度，减少高速行驶时的径向跳动量。

　　从结构设计思路来看，五辐式的辐条布局并非单纯追求外观效果，每根辐条都采用了变截面设计，靠近中心安装座的位置截面厚度更大，向轮辋方向延伸时逐渐收窄，这种设计能够在保证整体结构强度的前提下，尽可能降低轮毂的非簧载质量，对于提升车辆悬架的响应速度、改善行驶平顺性有实际作用。辐条表面做了镂空处理，镂空区域的边缘都做了圆角过渡，避免应力集中导致的辐条断裂风险，同时镂空结构能够为制动系统留出足够的散热空间，车辆在连续制动时，行驶气流可以通过辐条间隙快速带走制动盘、制动片产生的热量，降低制动系统的热衰减概率。

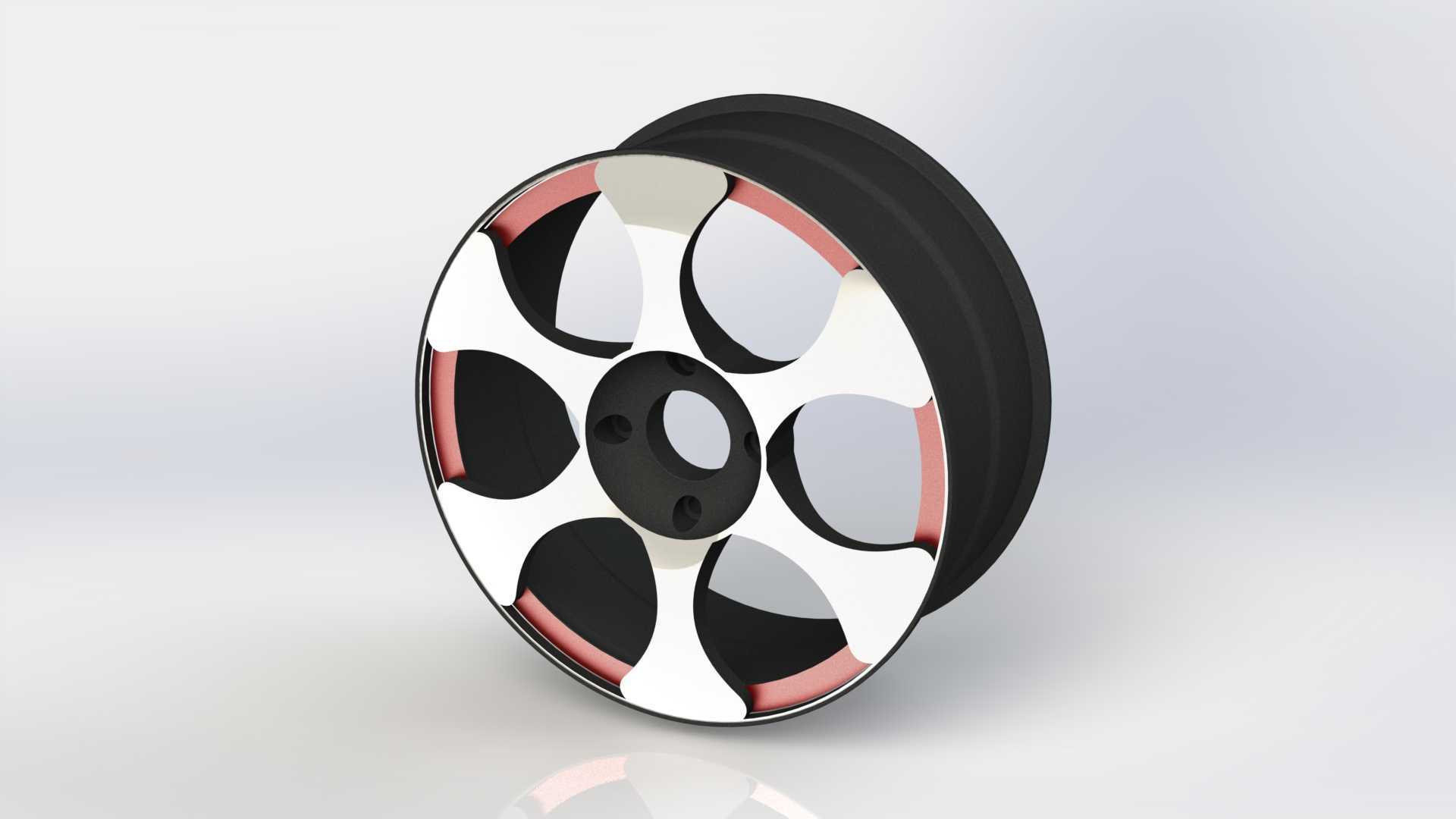

　　外观上的双色处理是在结构基础上做的表面工艺适配，辐条正面采用亮面切削处理，边缘的红色装饰层位于辐条侧面的凹槽内，不会因为日常行驶中的砂石击打出现掉漆磨损，轮辋的桶身部分采用哑光黑处理，能够减少日常使用中污渍、刹车粉附着后的视觉脏污感。在安装边界的考量上，这款轮毂的偏距设置适配主流紧凑型家用轿车的悬架几何参数，装车后不会出现轮距过宽蹭翼子板、或者轮距过窄导致转向拉杆受力异常的问题，轮毂背面的制动避让腔做了加深处理，能够兼容更大尺寸的升级制动卡钳，满足用户后续的车辆改装需求。

　　实际应用场景中，这类合金轮毂既可以作为家用乘用车的原厂替换配件，也适用于入门级的车辆外观改装场景，相比钢制轮毂，合金材质的导热性能更好，能够进一步辅助制动系统散热，同时重量更轻的特性能够降低车辆起步时的动力损耗，对于日常通勤的燃油经济性提升也有一定帮助。在建模过程中，所有的安装配合面都做了公差预留，螺栓孔的倒角设计能够让安装螺栓更顺畅的对位，中心孔的倒角可以避免轴头安装时出现卡滞，轮辋的气门嘴孔位置做了加厚处理，避免安装气门嘴时出现开裂问题。辐条与轮辋的连接位置采用大圆弧过渡，分散车辆经过颠簸路面时的冲击载荷，避免连接位置出现应力裂纹，整体结构经过载荷校核，能够满足日常城市道路、非铺装路面的行驶强度要求，不会出现正常使用下的结构失效问题。
