雪佛兰1吨货车用筒式液压避震器结构模型

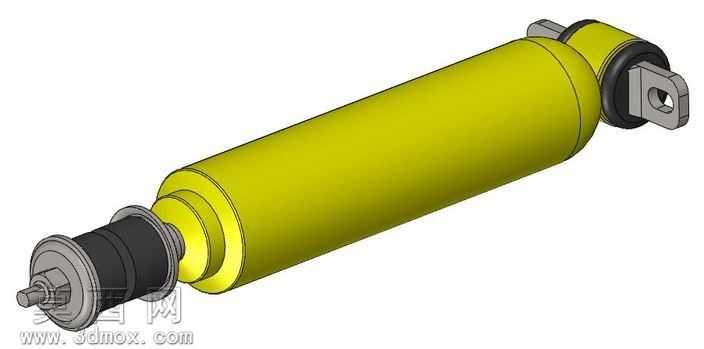

本模型为适配雪佛兰1吨货运卡车的筒式液压避震器三维建模作品，建模过程以实车搭载的避震器实物测绘数据为核心依据，采用SolidWorks软件完成全参数化结构搭建，完整还原了该款避震器的所有功能结构与装配关系。建模阶段首先梳理避震器的核心组成逻辑，将整体结构拆解为工作缸筒、储油缸筒、防尘罩、上下连接吊耳、活塞杆、密封组件、缓冲胶套、阻尼阀组等独立模块，对每个模块进行单独的草图绘制与特征建模：缸筒部分采用旋转凸台特征完成主体圆柱结构搭建，对缸筒外壁的防锈涂层区域做了分层结构处理，还原实物的双层筒身设计；上下连接端分别适配货车车架与车桥的安装结构，上端的螺纹连接轴做了精确的螺纹牙型特征建模，配套的橡胶缓冲垫圈、金属限位垫片均按照实物尺寸完成独立建模，下端的叉形吊耳还原了销轴安装孔、衬套嵌装槽的细节结构，确保吊耳与缸筒端盖的装配间隙完全匹配实车装配公差。材质与渲染阶段，针对不同部件的实物材质做了对应属性设置：缸筒主体采用亮黄色金属漆材质，调整漆面的粗糙度与反光度参数，还原货车避震器外层防护漆的哑光金属质感；连接吊耳、端盖等金属结构件采用铸铁镀锌材质，设置轻微的做旧质感以匹配货运车辆零部件的使用场景特征；橡胶缓冲套、密封胶圈采用黑色丁腈橡胶材质，调整材质的软质反光属性，还原橡胶部件的哑光弹性质感；活塞杆部分采用抛光镀铬金属材质，设置高反光度参数还原镀铬层的镜面效果。结构设计上完整还原了该款避震器的阻尼工作逻辑，预留了缸筒内部阻尼油腔、活塞阀片的装配空间，所有部件的装配约束均按照实际生产的装配关系设置，可实现避震器轴向伸缩的运动仿真，能够直观展示避震器在货车行驶过程中缓冲路面冲击、衰减车身振动的工作过程。建模过程中对所有圆角、倒角、退刀槽等工艺细节做了还原，避免模型出现尖锐棱角等不符合实际加工工艺的结构，确保模型既具备外观展示效果，也可用于商用车底盘悬架系统的教学演示、结构分析参考。
