双螺旋弹簧同轴导向杆伸缩机构

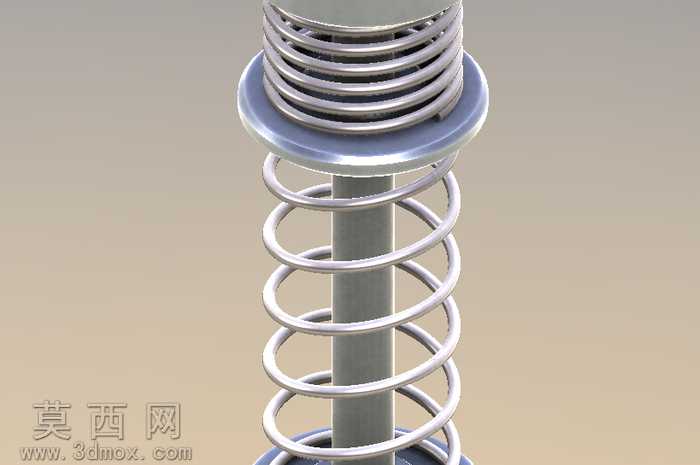

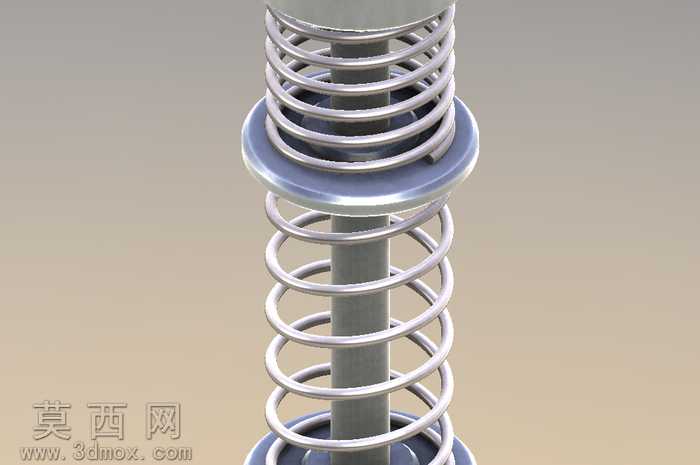

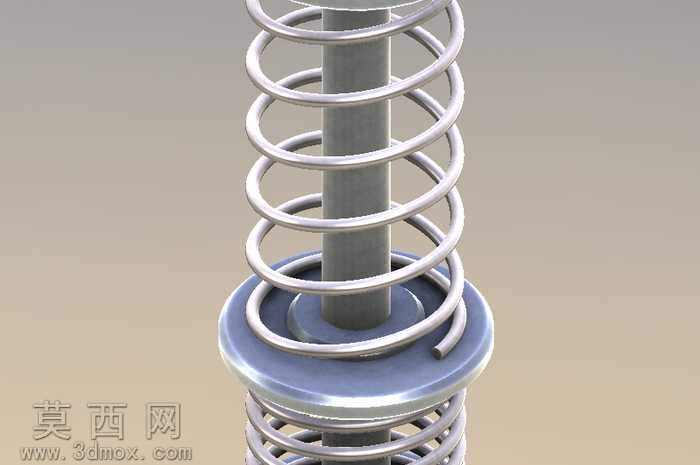

本作品采用三维参数化建模方式完成整体结构搭建，首先以中心导向光杆作为装配基准，通过同轴心约束完成上下两组螺旋弹簧的定位装配，建模过程中严格控制弹簧的节距、中径、丝径参数，保证上下弹簧的刚度匹配与行程适配。建模阶段先绘制导向杆的圆柱截面轮廓，通过拉伸命令生成等直径光杆主体，对杆端与弹簧接触的限位端面做圆角过渡处理，避免应力集中；弹簧部分采用螺旋线扫描方式生成，分别设置两组弹簧的螺旋线参数，上部弹簧节距更小、圈数更密，下部弹簧节距稍大、圈数适中，扫描截面采用标准圆形金属丝截面，保证弹簧形态符合常规五金弹簧的生产工艺要求。中间的环形限位垫片采用拉伸凸台命令生成，垫片内外径分别与导向杆直径、弹簧中径做尺寸匹配，通过同轴约束固定在两组弹簧之间，作为弹簧伸缩过程中的受力承托结构。材质渲染阶段，为弹簧部件赋予抛光金属钢材材质，调整材质的反射粗糙度与金属度参数，还原不锈钢弹簧的金属光泽与细微表面纹理；导向杆赋予哑光冷拉钢材质，表面添加轻微的轴向拉丝纹理，还原机加工光杆的真实质感；限位垫片采用镀锌金属材质，表面设置轻微的漫反射效果，区分于弹簧的高反光质感。结构设计上采用同轴嵌套的双弹簧布局，中心导向杆为弹簧的伸缩提供直线导向，避免弹簧受压时发生侧向弯曲失稳，中间垫片可将上下弹簧的弹力进行均匀传递，当对结构上端施加轴向压力时，上下弹簧同步压缩蓄积弹性势能，撤去外力后弹簧可推动垫片沿导向杆复位，实现稳定的直线伸缩动作。建模过程中对所有配合面做干涉检查，调整弹簧的自由长度与压缩行程参数，保证结构在最大压缩量下不会出现并圈卡死的问题，整体装配关系清晰，各部件的连接逻辑符合弹性伸缩机构的运动原理，可用于演示弹性缓冲、直线复位类机械结构的工作原理，也可作为小型减震装置、弹性顶出机构的结构设计参考。
