异形连接杠杆臂机械结构设计

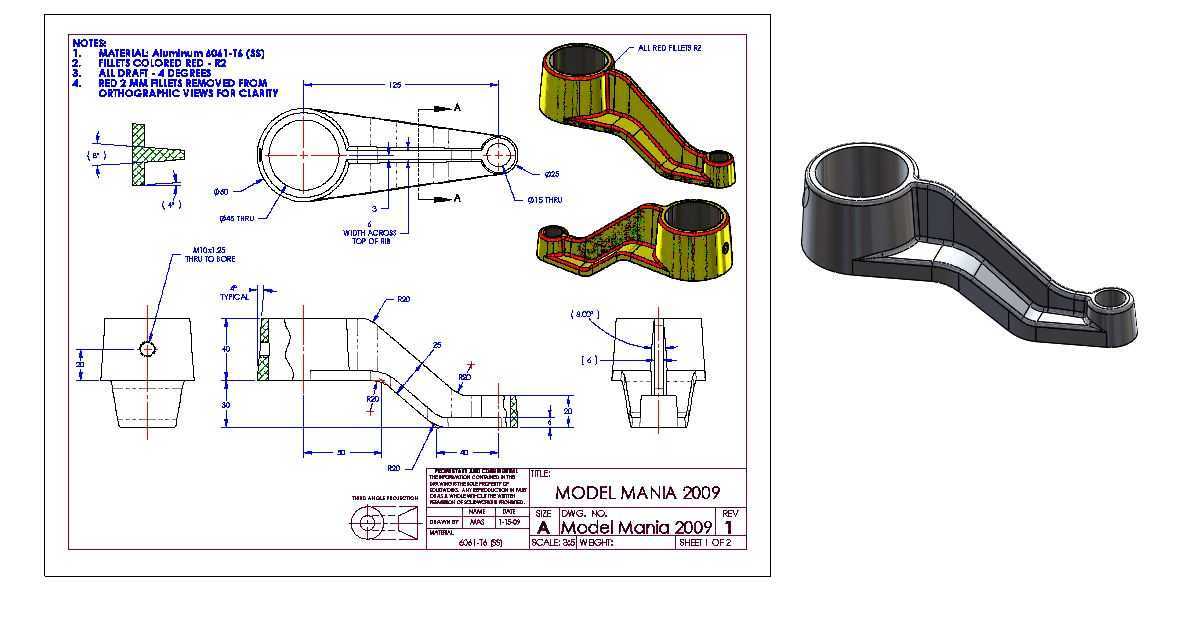

　　该异形杠杆臂构件属于传动系统中的受力连接部件，常见于需要实现角度转换、力臂传递的机械设备中，在手动操作机构、小型传动装置、工装夹具的动作传递环节都能见到这类结构的应用，核心作用是将输入端的作用力通过预设的力臂长度放大或改变传递方向，带动末端执行件完成指定的摆动动作。从结构设计逻辑来看，构件两端分别设置了不同直径的套筒安装位，大直径端作为固定铰接支点，内孔精度需要满足与铰接销轴的间隙配合要求，保证摆动过程无卡滞同时控制径向窜动量，小直径端作为动作输出端，用于连接被驱动的连杆或操作端头，中间的连接臂采用变截面过渡设计，在受力集中的弯折区域做了加厚处理，同时通过截面形状优化降低整体重量，避免不必要的材料冗余。

　　设计过程中需要重点校核弯折区域的应力集中系数，图纸上标注的圆角过渡尺寸直接决定了构件的疲劳寿命，在承受反复交变载荷的使用场景下，过小的圆角会导致应力集中引发断裂风险。安装边界方面，大端铰接孔的中心到小端安装孔的中心距是核心安装尺寸，直接决定传动比的准确性，臂身的弯折角度需要匹配周边构件的运动轨迹，避免摆动过程中与相邻部件发生运动干涉，臂身侧面的减重槽设计在不降低结构强度的前提下，减少了构件自身的转动惯量，让操作动作更加轻便灵活。构件的剖面设计采用了局部加厚的筋条结构，沿着受力方向布置的加强筋能够有效提升臂身的抗弯曲、抗扭转性能，相比等截面的直臂结构，这种异形弯折设计能够在有限的安装空间内实现更长的有效力臂，适配设备内部紧凑的布局要求。两端套筒的端面都设置了贴合限位面，安装时能够与配套的支座、连杆端面紧密贴合，控制轴向的窜动间隙，保证传动精度的稳定性。
