Y型叉形摆臂连接结构设计

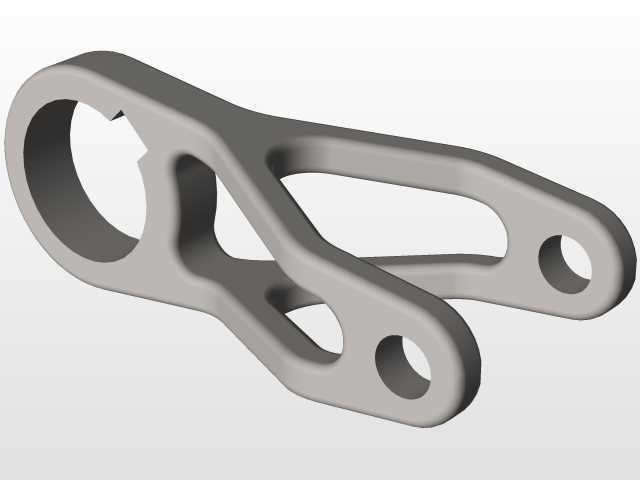

　　这类叉形摆臂构件常应用在需要往复摆动传动的机械结构中，常见于小型代步车辆的悬挂连接、轻工机械的连杆传动单元、专用设备的角度调节支撑部位，核心作用是传递摆动力矩、衔接两个存在相对转动需求的装配点位，同时承担运动过程中的径向与轴向载荷，避免传动节点出现应力集中导致的结构失效。从结构设计逻辑来看，构件一端采用整圆环形套接结构，用于与固定转轴或者驱动输出轴配合，内孔的加工精度直接决定了摆动过程的顺畅度，设计时预留了标准的轴承安装位，可根据实际载荷需求匹配深沟球轴承或者滑动轴套，降低转动副的磨损速率。另一端采用分叉式叉形结构，两个叉臂端部预留同轴装配孔，用于连接被驱动的从动构件，叉臂之间的开档尺寸经过严格核算，

　　既保证从动连接端有足够的摆动空间，不会出现运动干涉，又能控制整体结构的重量，避免冗余材料带来的惯量提升，影响传动响应速度。整体外形采用流线型的过渡设计，没有突兀的直角转折，所有受力拐角位置都做了大圆弧过渡处理，在有限元受力校核中，这种结构能将摆动过程中产生的弯曲应力均匀分散到整个臂身，不会在转角位置出现应力集中点，大幅提升构件的疲劳寿命。构件的臂身采用了等强度设计思路，从环形端到叉形端的截面厚度根据受力弯矩的分布逐步调整，靠近转轴的环形连接位置截面厚度更大，承载更高的扭转力矩，往叉形端延伸的过程中截面逐步收窄，在保证结构强度满足额定载荷1.5倍安全系数的前提下，尽可能去除非受力区域的多余材料，降低构件自身重量，

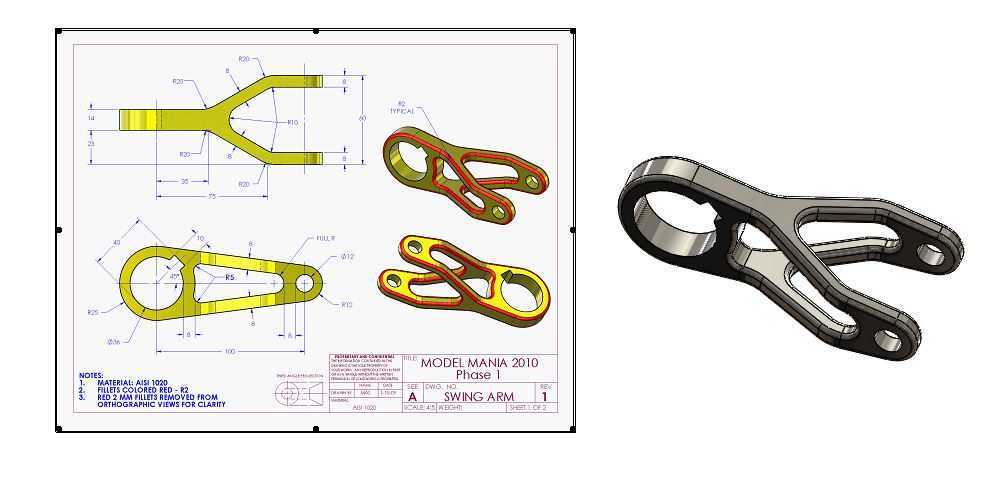

　　减少摆动过程中的动力损耗。安装边界方面，环形端的内孔直径、叉臂开档宽度、两端装配孔的中心距是核心安装参数，设计时已经匹配通用的连接轴径标准，装配时仅需要保证两端转轴的平行度误差在允许范围内，即可实现无卡滞的往复摆动动作，不需要额外做复杂的适配调整。构件表面的镂空结构并非装饰性设计，是在拓扑优化后去除非受力区域材料形成的，既可以进一步降低整体重量，还能在设备运行过程中减少空气阻力，对于高速摆动的应用场景，这种镂空设计还能减少积尘、积液的可能，提升构件在复杂工况下的适应能力。从实际应用反馈来看，这类摆臂结构在频繁往复摆动的工况下，比直杆型单臂结构的抗侧向载荷能力更强，叉形端的双点连接方式能有效避免从动构件出现侧向窜动，保证传动过程的位置精度，适合用在对传动稳定性有一定要求的中轻载传动场景。
