双孔连接管路接头三维结构设计

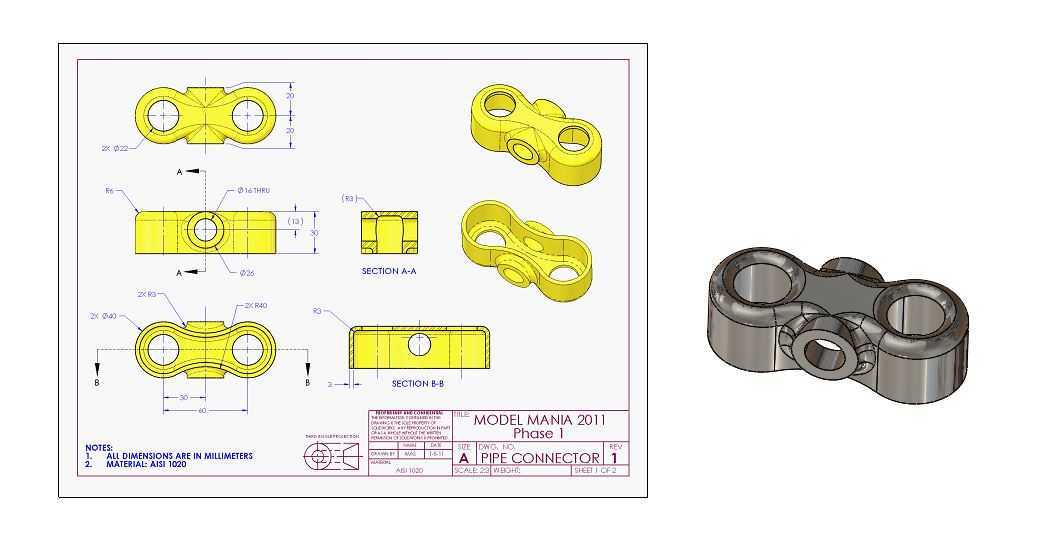

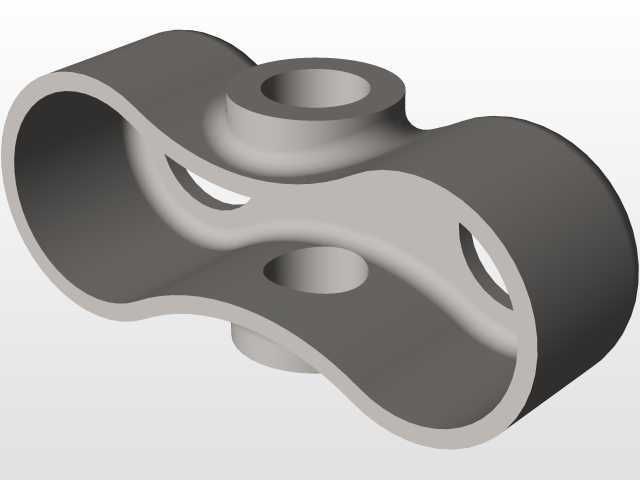

　　这款双孔管路连接件主要应用在流体输送管路系统中，承担多通路管路的对接、分流与固定作用，常见于小型液压回路、气动控制管线、低压流体输送装置的管路排布场景，可实现两路平行管路与中间支路的连通转接，减少管路排布中的接头冗余，降低管路泄漏风险。从结构设计来看，主体采用对称式双环腔布局，两个平行的通孔用于对接同规格的外接管路，孔位内侧做了适配管路插接的止口结构，保证管路插入后轴向定位准确，不会出现过度插接导致的流道堵塞问题；中间位置设置的垂直贯通孔为支路接口，可实现两路主管路与支路的流体连通，孔位周边做了加厚处理，避免支路接管时受力导致主体开裂。整体外形采用流线型过渡设计，两个主孔位之间的连接区域做了圆弧曲面过渡，没有尖锐的应力集中棱角，

　　在承受管路内压与外部安装载荷时，应力可均匀分散到整个主体结构上，不会出现局部应力过高导致的结构失效。从安装边界来看，两个主孔的中心距为固定设计值，安装时需要保证对接管路的中心距与该尺寸匹配，避免强行装配导致的接头变形或密封失效；主体厚度方向的尺寸适配常规的管路安装空间，可直接嵌入紧凑的管路排布区域，不需要额外预留过多的安装避让空间。设计过程中优先考虑了流体流动的平顺性，内部流道的转角位置均做了圆角过渡，减少流体流经时的阻力与紊流产生，降低管路输送过程中的压力损失；同时主体外侧的结构做了轻量化处理，在保证结构强度满足额定工作压力要求的前提下，去除了非受力区域的多余材料，既降低了零件自身重量，也减少了加工过程中的材料消耗。该零件可采用压铸或机加工方式生产，外表面不需要复杂的后续处理，加工完成后仅需对孔位密封面做精整处理即可满足使用要求，适合批量生产应用在各类需要双路转接的管路系统中。
