碳钢杠杆式操纵手柄结构设计方案

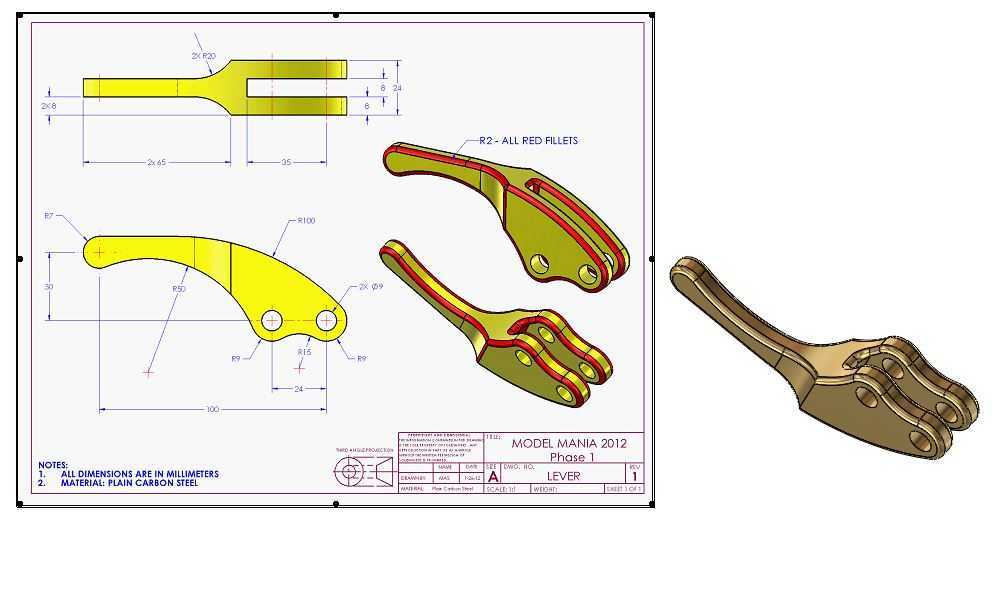

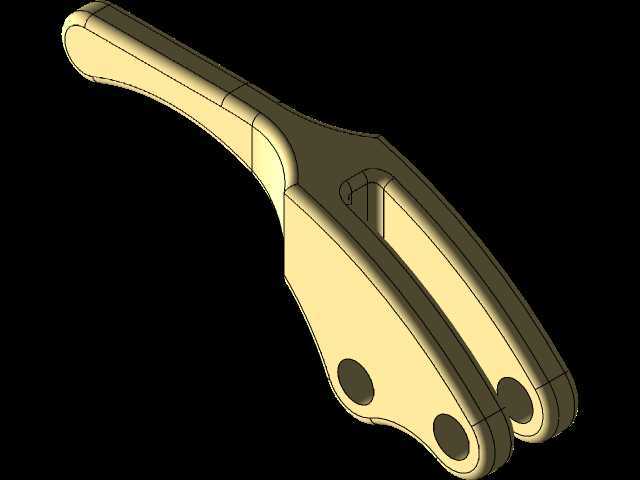

　　该零件属于手动操纵类杠杆构件，主要应用于各类需要人工施力完成机构锁止、档位切换、离合接合的机械设备中，常见于小型机床操作面板旁、工业车辆操纵台、工装夹具的快速锁紧单元，作为人力输入到机构动作的传力中介，直接决定操作的施力手感与动作可靠性。从结构设计逻辑来看，零件整体采用变截面长杆形态，握持端做圆弧过渡收窄，适配人手握持施力的轮廓，避免棱角造成的操作硌伤，所有外露棱边统一做R2圆角处理，既消除淬火后的应力集中风险，也能在日常操作中减少剐蹭伤害。零件的安装端采用叉形双耳结构，两个同轴铰接孔的位置度公差控制在0.02mm以内，装配时通过销轴与设备基座的铰接座连接，保证手柄绕销轴转动时无卡滞、无旷量，

　　双耳的间距与配套铰接座的宽度做间隙配合设计，单边预留0.1mm的装配间隙，既满足装配便利性，也限制了手柄转动时的轴向窜动。从尺寸边界来看，零件总长度控制在120mm区间，铰接孔中心到握持端的力臂长度经过力矩核算，匹配普通人手150N左右的常规握持施力，能够在铰接端输出足够的压紧或拨动力矩，满足多数中小型操纵机构的力值需求；零件主体厚度为8mm，采用普通碳素钢作为毛坯材料，经过冲压成型后再做钻孔、去毛刺、表面氧化处理，兼顾结构强度与制造成本。设计过程中特意将杆身的弯曲弧度做了优化，避开操作时相邻构件的运动干涉路径，手柄转动全行程范围内与周边零件的最小安全间隙保持在3mm以上，防止操作过程中出现夹手或零件磕碰的问题。

　　叉形结构的根部做了加宽加厚处理，抵消铰接位置的应力集中，经过反复的受力仿真验证，在额定操作力下该位置的最大应力远低于材料的屈服强度，能够承受数万次的反复扳动而不出现塑性变形。杆身的截面从铰接端到握持端逐渐收窄，在保证整体刚性的前提下尽可能降低零件自重，减少长期操作的手部疲劳感，同时也能节省材料消耗，适配批量加工的成本控制要求。
