三孔铰接连杆机械结构设计

　　这类三孔铰接连杆结构，常见于内燃机配气机构、小型动力传输单元以及精密工装的联动模块中，核心作用是在多铰接点间传递往复摆动力，将主动端的旋转或直线位移转化为从动端的规律摆动，或是反向将摆动输入转化为指定轨迹的运动输出。从结构设计逻辑来看，三个铰接孔的中心距是核心参数，直接决定了传动比与摆动行程范围，设计时需要先根据工况的行程需求确定三个孔位的相对位置，再校核连杆在最大载荷下的抗弯、抗扭强度，避免运动过程中出现形变导致铰接卡滞。

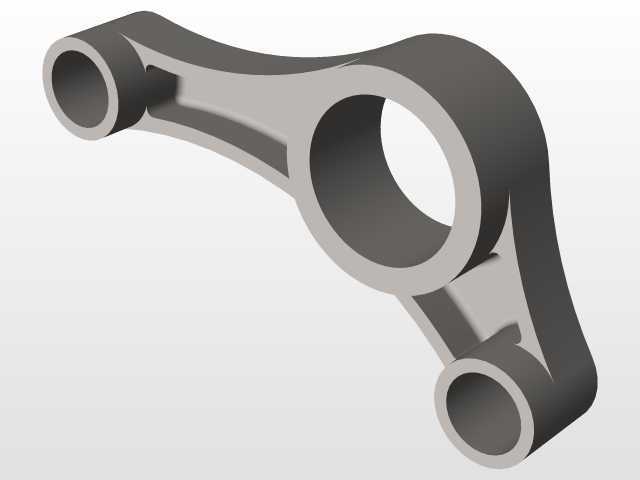

　　从外形与安装边界来看，该连杆采用变截面流线型臂身设计，并非等厚度直臂结构，大端铰接孔直径最大，用于连接动力输入轴或固定铰接轴，两个小端孔分别连接两个从动执行构件，臂身的过渡圆弧完全贴合应力分布走向，在保证结构强度的前提下尽可能削减非受力区域的材料余量，降低整体运动惯量，适配高速往复摆动的工况需求。安装时需要注意三个铰接孔的同轴度公差，孔内预留了衬套安装位，实际装配时需压入耐磨铜衬套或滚针轴承，降低铰接转动时的磨损量，臂身侧面的凸台结构是加工时的定位基准，同时也可作为运动行程的硬限位接触面，避免连杆摆动超出行程范围造成机构损坏。

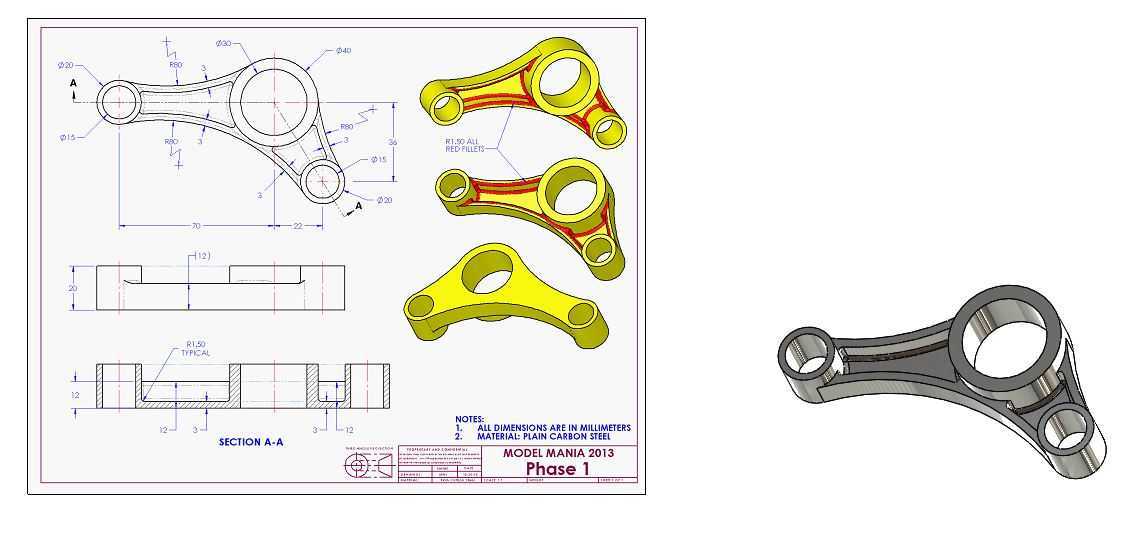

　　在实际应用场景中，这类连杆如果用于内燃机配气系统，需要配合凸轮轴、气门摇臂完成气门的定时启闭，此时对连杆的重量公差、形位公差要求极高，微小的重量偏差都会导致高速运转时的振动加剧；如果用于工装夹具的联动锁紧机构，则更侧重结构的刚性与铰接间隙控制，需要通过公差配合将铰接间隙控制在0.02mm以内，保证锁紧动作的重复定位精度。设计建模过程中，需要先绘制三个铰接孔的中心位置骨架，再基于骨架生成臂身的外轮廓，通过截面剖切验证臂身各位置的壁厚是否均匀，避免出现壁厚突变导致的应力集中，同时要预留出铰接件的装配空间，确保连杆在全摆动行程内不会与周边的机架、其他传动构件发生运动干涉。
