L型双孔连接固定支架结构设计

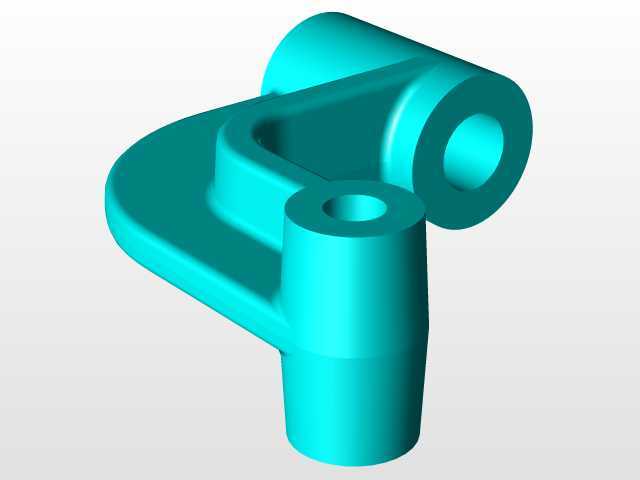

　　在各类工业设备的装配体系中，这类L型弯折结构的连接支架是应用频次极高的支撑构件，常见于液压管路排布、小型气动元件固定、设备外围护板安装、轻型操作组件挂载等场景，主要承担两个垂直安装面之间的载荷传递与位置固定作用，避免被支撑部件在设备运行过程中出现位移、振动松脱的问题。从结构设计逻辑来看，该支架采用一体化弯折成型的主体结构，上端设置大直径通孔用于穿装铰接销轴或者紧固螺栓，可与设备主体的固定座形成转动或者刚性连接，下端的小直径同轴孔则用于连接被支撑的零部件，两个安装孔的轴线保持平行，能够保证连接后两个部件的相对转动或者固定位置精度，避免出现装配卡滞的问题。主体弯折段采用等截面过渡设计，在弯折处做了圆弧过渡处理，能够有效降低应力集中系数，

　　在承受交变载荷或者冲击载荷时，不会在弯折位置出现应力断裂的问题，整体结构的壁厚均匀，既能够满足常规工况下的强度刚度要求，也不会因为冗余材料过多造成整体重量偏大、材料浪费的问题。在实际安装适配过程中，需要注意该支架的安装边界限制：上端孔的轴向长度决定了其适配的铰接座宽度，安装时需要保证销轴的长度能够完全覆盖孔的轴向尺寸，同时预留足够的防松垫片与开口销安装空间；下端孔的直径适配对应规格的连接螺栓或者销轴，装配时需要保证孔位与被连接件的安装孔同轴度误差控制在允许范围内，避免强行装配造成的支架变形或者螺栓剪切应力超标。这类支架在设计时充分考虑了通用化适配需求，没有设置多余的异形结构，能够适配多数常规工业场景的垂直面连接需求，

　　在进行三维建模时，需要重点关注弯折处的圆角尺寸、两个安装孔的中心距公差、孔的轴向长度尺寸，这些参数直接决定了支架能否顺利完成装配，同时建模时需要对弯折位置做应力校核，根据实际承载需求调整壁厚与过渡圆角大小，保证在额定载荷下支架的变形量在允许范围内，不会因为长期受力出现塑性变形影响设备运行精度。在管路支撑场景中使用时，该支架可以搭配管卡固定管路，能够抵消管路内流体流动产生的振动，避免管路接头位置因为长期振动出现泄漏问题；在小型操作组件挂载场景中，该支架可以作为操作手柄、传感器安装座的支撑构件，保证组件的安装位置稳定，不会因为操作受力出现位置偏移。
