工业管线用Π型焊接式管道支撑构件

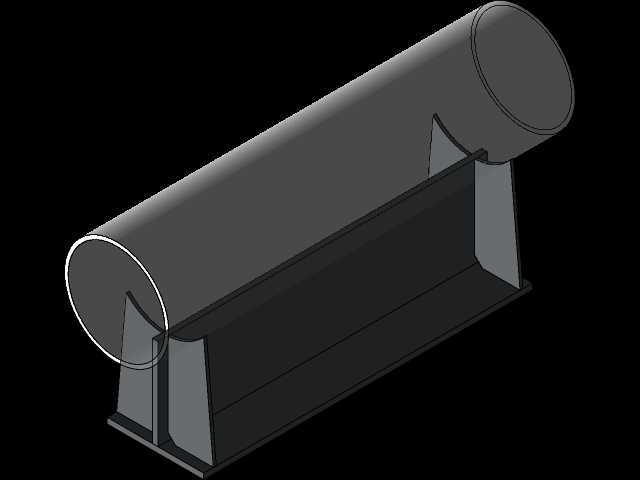

　　这类Π型管道支架多用于厂区工艺管线、市政给排水长输管线、化工介质输送管线的架空敷设场景，核心作用是承担管道自身重量、管内介质重量以及管线运行时产生的振动载荷，避免管线因自重产生挠曲变形，同时抵消部分管线热胀冷缩产生的位移应力，保障管线接口的密封可靠性。从结构设计来看，该支架采用双侧立板加底部底板的焊接式结构，立板与管道接触面做了适配管道外径的弧形贴合处理，安装时可通过焊接或者抱箍辅助固定的方式与管道外壁连接，不需要在管道本体上开孔，不会破坏管道的整体结构强度，也不会影响管内介质的流通顺畅度。底部底板为整板式结构，安装时可通过膨胀螺栓或者预埋焊接的方式固定在混凝土支墩、钢结构管廊横梁上，底板与支撑基础的接触面积充足，

　　能够将上部载荷均匀传递到下部基础，避免局部应力集中造成基础破损。设计过程中需要重点匹配管道的公称直径，确保弧形接触面的曲率与管道外径完全吻合，防止出现线接触导致的局部压应力过大，长期运行磨损管道防腐层的问题；双侧立板的厚度需要根据管线的总载荷计算确定，立板与底板之间设置有三角加强筋结构，能够提升支架整体的抗侧弯能力，应对管线横向振动带来的载荷冲击。安装边界方面，支架的整体高度需要结合管线的设计敷设标高确定，底板的安装孔位需要提前与基础预埋点位对齐，相邻支架的间距需要根据管道的材质、壁厚、介质密度计算允许跨距，避免管线在两个支架之间出现过度下挠。这类支架相比传统的悬臂式管架，双侧支撑的结构稳定性更强，承重能力更高，适合大口径、

　　重载荷的工艺管道使用，在管廊转弯处、阀门集中段等载荷变化较大的位置，还可以通过调整立板厚度、增加加强筋数量的方式适配局部的载荷需求，实际应用中可以根据现场安装条件选择焊接固定或者螺栓可拆卸固定的方式，后期管线维护时拆卸调整也较为便捷。支架的钢结构部件表面通常会做防腐涂装处理，适配户外、化工腐蚀环境下的长期使用需求，与管道接触的位置可以根据需求加装橡胶减震垫，进一步降低管线运行振动向基础传递的幅度，减少管线运行的噪音影响。
