三角加强型焊接安装固定支架结构

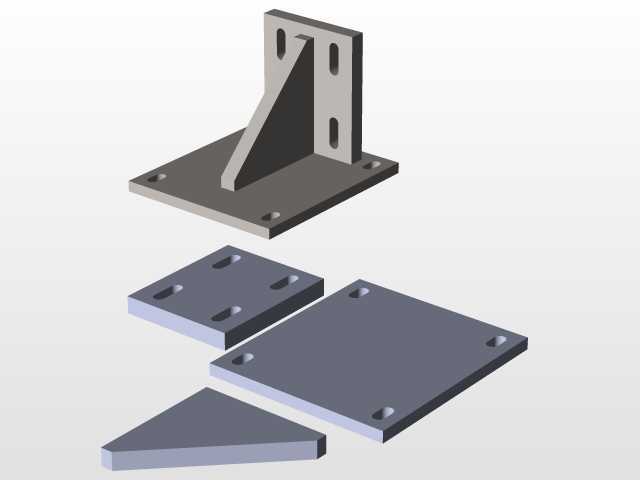

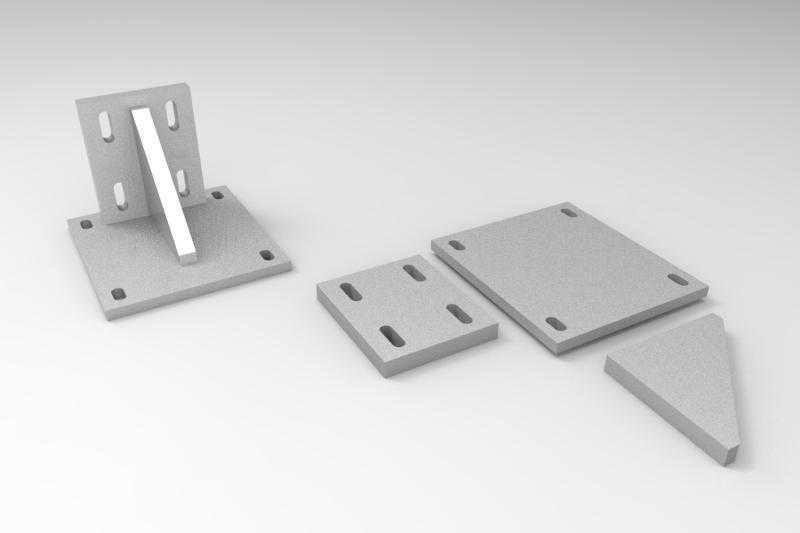

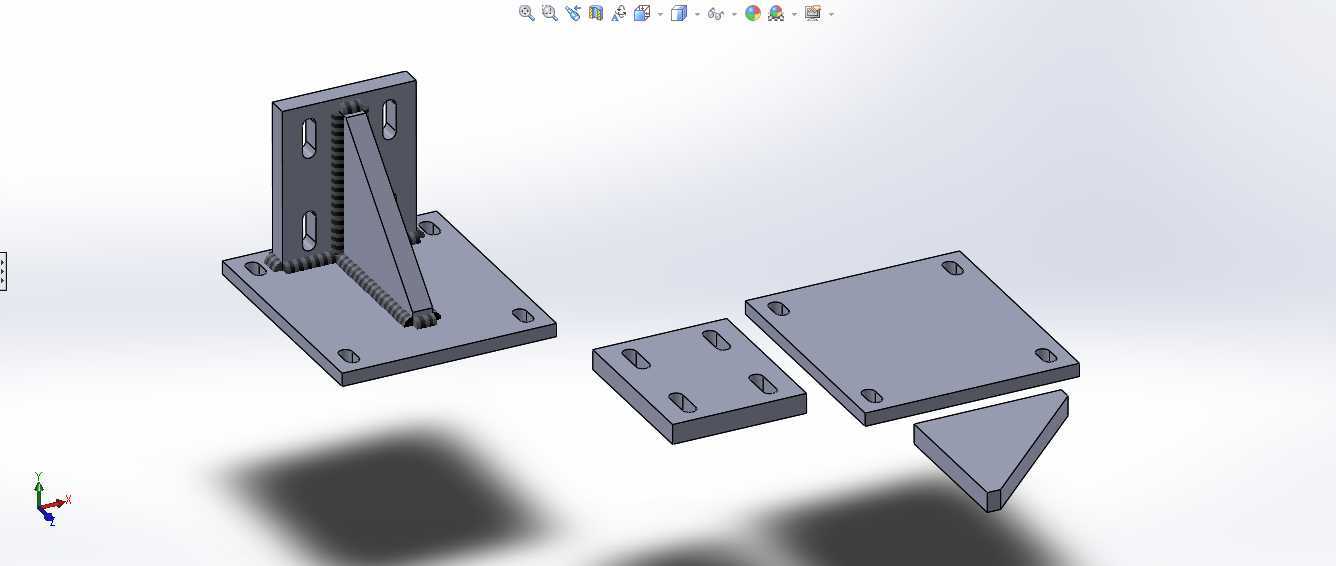

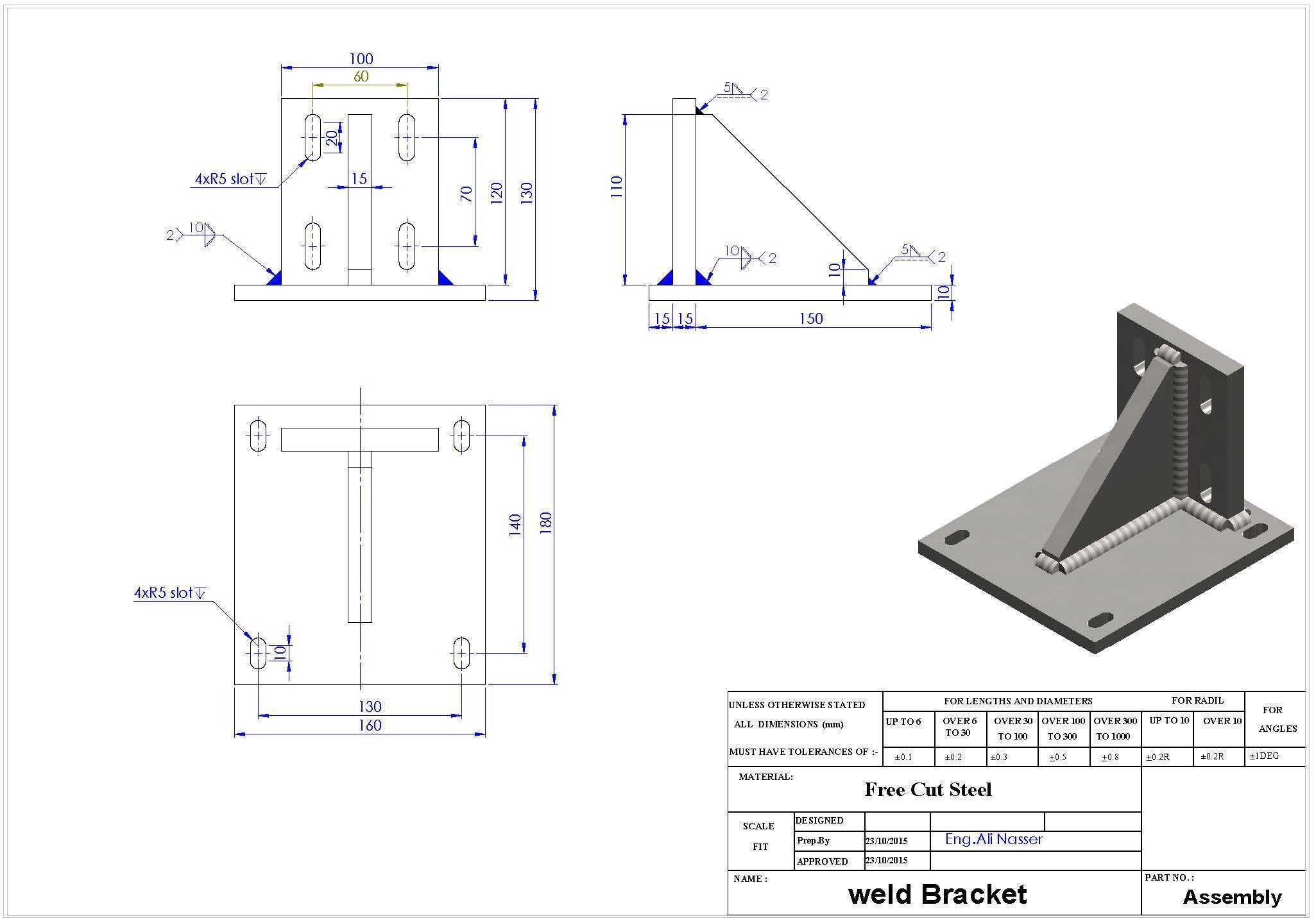

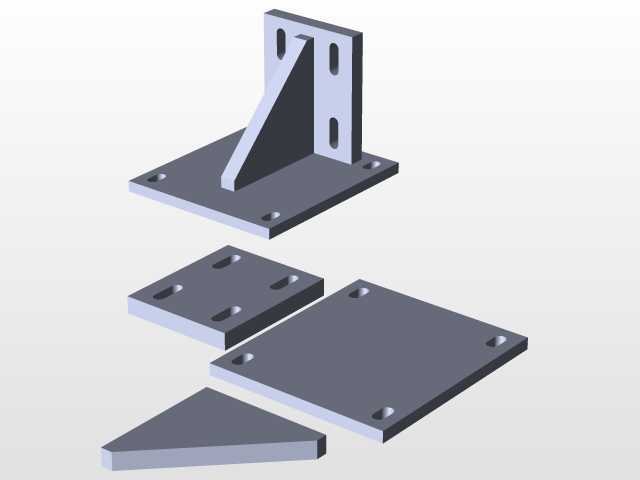

　　这类三角加强结构的焊接支架，多应用在工业生产线旁的辅助构件安装、小型设备侧边的功能模块挂载、工装台架的局部支撑补强场景中，日常作业里主要承担垂直方向的静载荷承载，同时可抵消部分设备运行产生的侧向剪切力，避免挂载构件出现安装位变形、移位的问题。从结构设计逻辑来看，整体采用底板加竖板加斜向加强筋的焊接组合形式，没有多余的冗余结构，所有板材下料后通过角焊缝拼接成型，焊接位置做了明确的焊脚尺寸标注，能在控制整体重量的前提下最大化提升结构刚性，避免支架受载后出现竖板外倾、底板翘曲的失效问题。底板上预留的四个长圆孔安装位，可适配一定范围内的安装孔位偏差，现场安装时不需要对安装基面做二次扩孔调整，降低现场装配的适配难度；竖板上设置的多组安装孔，

　　包含腰型孔与圆孔两类，可适配不同规格的挂载构件连接需求，腰型孔还能支持挂载件的上下位置微调，方便现场调试时调整构件的安装高度。从安装边界尺寸来看，底板的长宽尺寸适配多数小型设备的侧边安装基面，竖板的高度可满足常规小型功能模块的挂载空间需求，斜向加强筋从底板中部延伸至竖板上部，刚好覆盖竖板的主要受力区域，不会额外占用过多的安装周边空间，也不会和周边的管线、其他构件产生安装干涉。细节设计上，所有安装孔的孔位边缘都做了倒角处理，避免安装时螺栓穿入受阻，板材的外露棱边做了倒钝处理，可避免装配作业时划伤操作人员，整体焊接完成后不需要做复杂的后处理，仅需去除焊渣、打磨焊道凸起即可投入使用，加工门槛低，普通的焊接作业班组即可完成生产制作，

　　适合批量加工后用于各类设备的辅助安装场景。实际选型使用时，可根据实际承载的载荷大小调整对应板材的厚度，不需要改动整体的孔位布局与外形尺寸，就能适配不同载荷等级的安装需求，结构的通用性较强，也可作为非标设备设计时的标准安装支座模块直接调用，减少重复设计的工作量。
