钣金类设备支撑安装基座组件结构

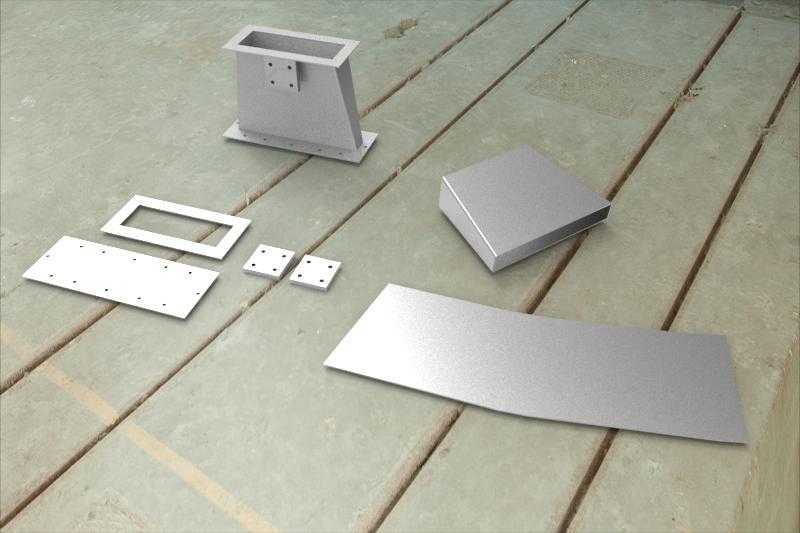

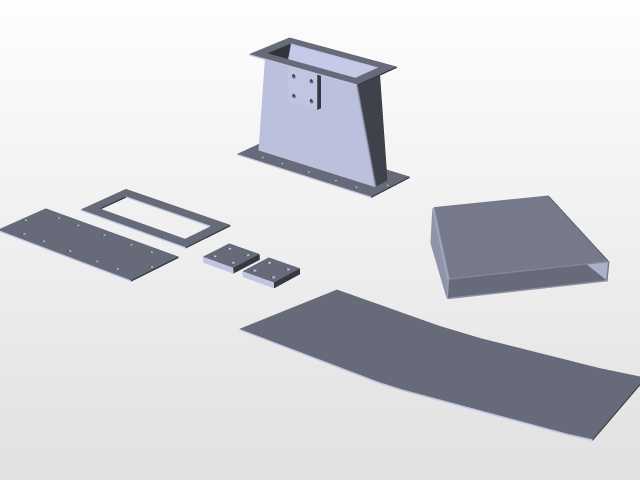

　　这套钣金结构组件多用于工业生产场景里的设备侧装支撑工位，常见于自动化生产线旁的附属构件安装、小型设备机架的侧边承托，也可适配非标设备的局部支撑改造需求。整套组件拆分后包含主支撑座、封盖板、安装垫板、定位片、弧形罩板几个独立零件，各零件间通过螺栓拼接固定，无需额外焊接工序，现场装配调整灵活。主支撑座采用带折边的槽型结构，底部带外翻安装法兰，法兰上预留对应螺栓过孔，可直接固定在设备机架或者地面预埋钢板上，侧面预留的安装孔位用于固定待承托的功能部件，槽型内部留足走线空间，可容纳设备配套的线缆、气路管线穿过，避免管线外露剐蹭。配套的平板类安装垫板分为不同尺寸规格，大尺寸垫板用于主支撑座与安装面之间的调平缓冲，抵消安装面的平面度误差，

　　小尺寸定位片用于相邻零件拼接时的定位校准，保证装配后各部件的相对位置精度。封盖板分为方形平盖板和弧形罩板两类，平盖板用于封闭主支撑座的顶部槽口，避免加工碎屑、灰尘落入支撑座内部，弧形罩板用于覆盖组件外侧的拼接缝隙，同时优化组件外侧的流线型外观，避免尖锐棱角带来的安全隐患。设计阶段优先考虑钣金加工的工艺可行性，所有折边位置均预留合理的折弯半径，避免折弯处出现开裂变形，零件上的孔位均采用冲压加工成型，孔位公差控制在合理装配范围内，保证拼接时无需二次锉修即可顺利装配。安装边界方面，主支撑座底部法兰的安装孔位间距适配常规工业铝型材机架的槽距，也可适配常见的槽钢、方钢焊接机架的安装尺寸，整套组件装配完成后整体外轮廓无突出的尖锐结构，

　　外侧所有棱边均做倒角处理，满足车间生产的安全规范要求。各零件的板材厚度根据受力需求匹配，主支撑座采用稍厚的板材保证承托刚性，盖板类零件采用稍薄的板材控制整体重量，兼顾结构强度与轻量化需求，装配后整体结构可承受常规小型附属设备的静载荷，也可适配低速运行部件的小幅振动工况，长期使用不易出现结构变形。
