两端带花键结构的精密传动花键轴

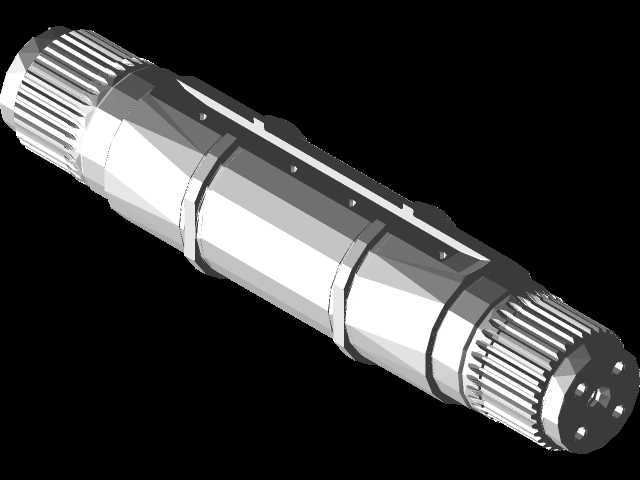

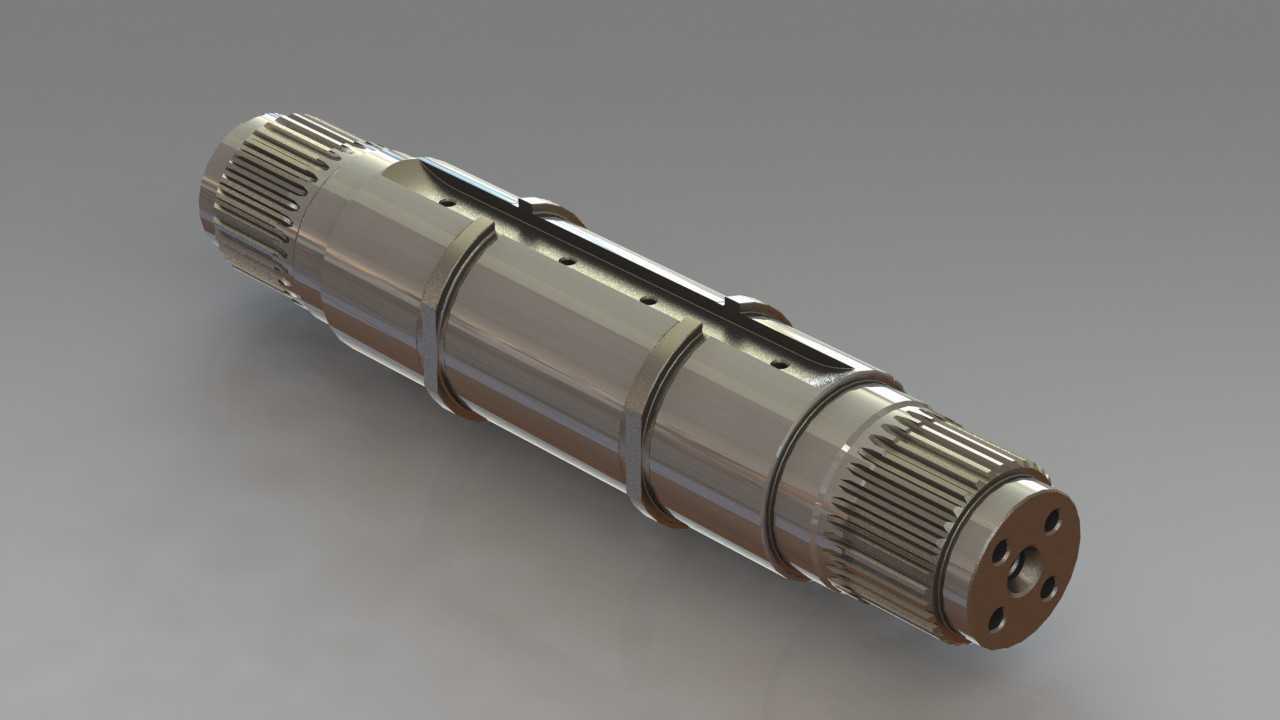

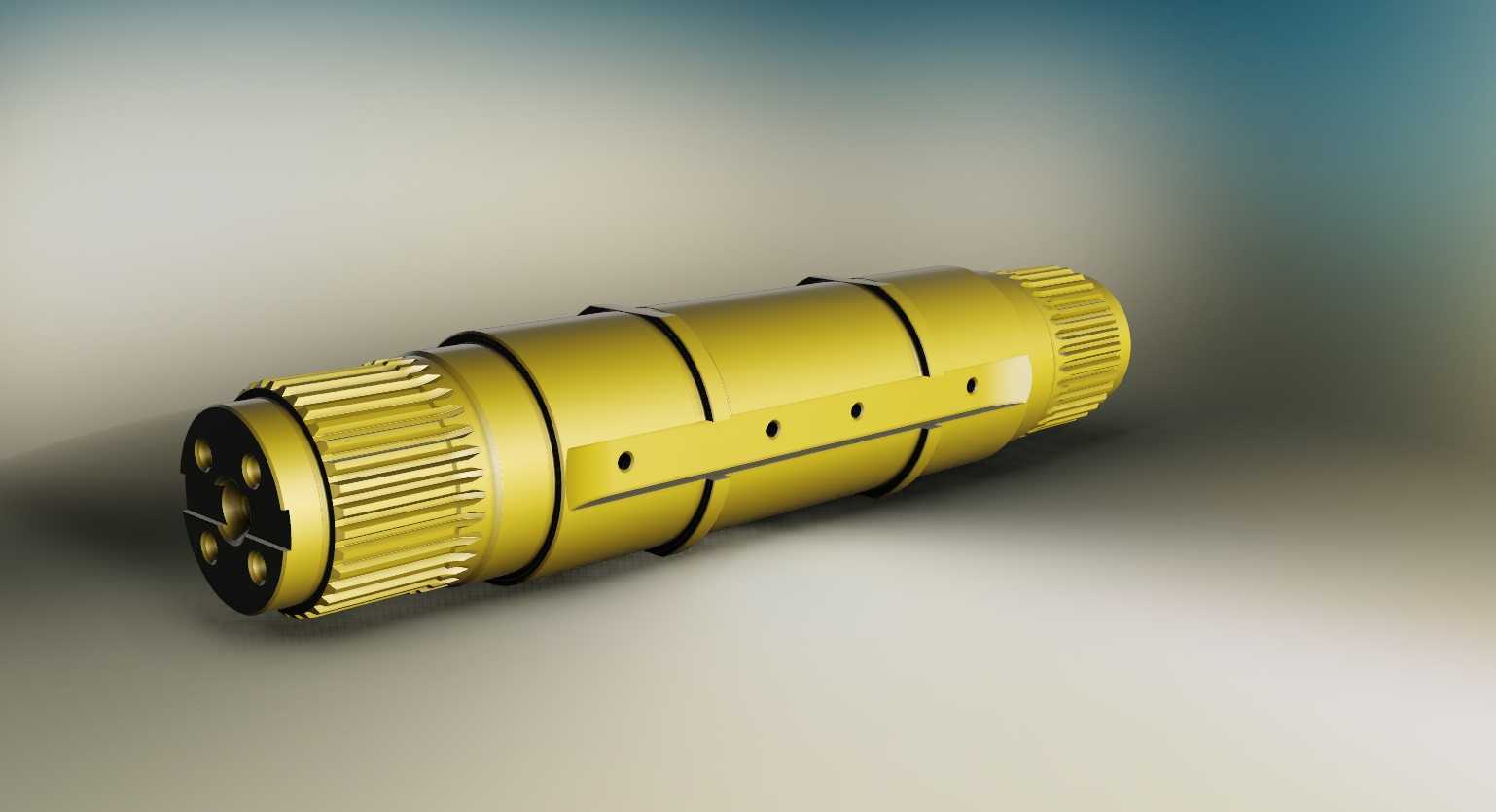

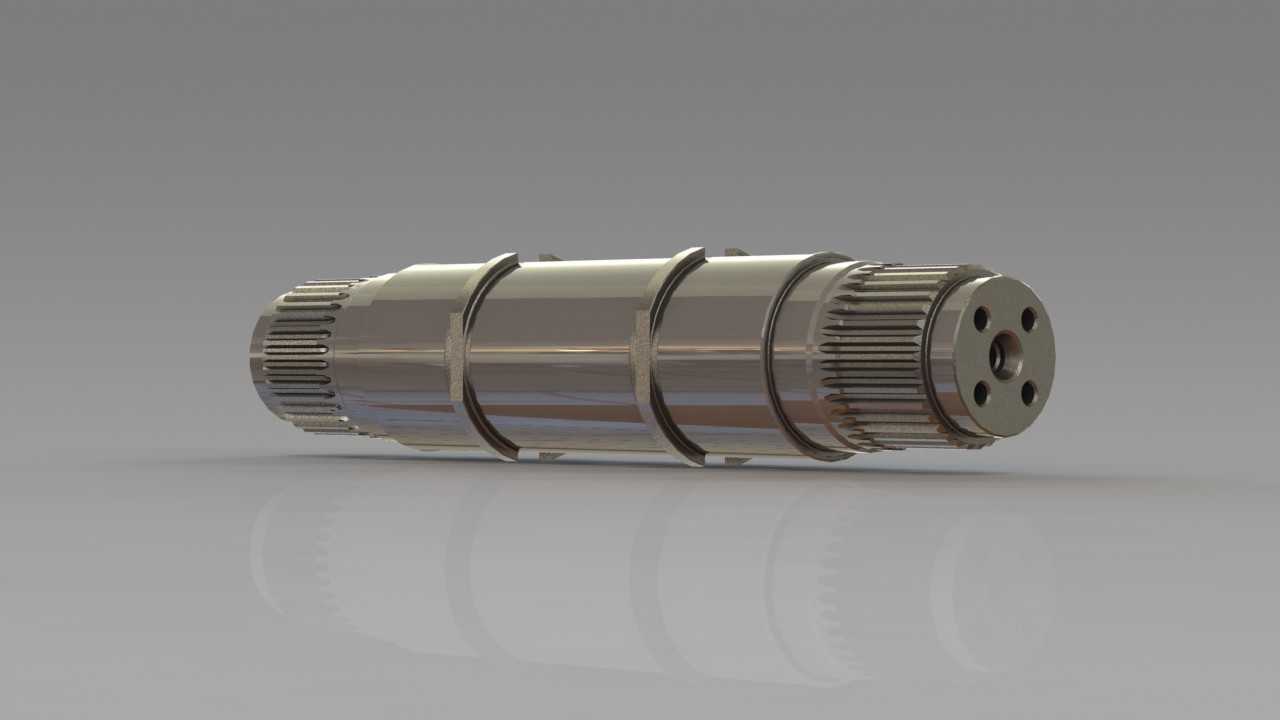

　　这款轴类零件主要应用在需要大扭矩传递、同轴度要求较高的传动链路中，常见于工业变速器主轴、重载伺服传动机构、机床主轴进给单元这类对传动精度和负载能力有双重要求的设备场景里。从结构设计来看，轴身采用多段阶梯式布局，不同轴径的台阶分别对应不同的安装配合位，中间的环形凸台一方面作为轴承安装的轴向定位基准，另一方面也能在轴系高速运转时平衡部分径向窜动的余量，避免轴端负载过大导致的挠曲变形。两端的外花键采用渐开线齿形设计，相比矩形花键，渐开线齿的齿根强度更高，对中性更好，在频繁正反转的传动工况下能有效减少齿面磨损，同时花键端部做了倒角导向处理，装配时可以快速对准配合的内花键套，降低装配过程中齿面磕碰的概率。

　　轴的其中一端端面设计了均匀分布的轴向螺纹孔，用于安装锁紧端盖或者传动连接法兰，安装时可以通过螺栓预紧力将轴端与外接部件牢牢固定，避免高速运转时出现连接松脱的问题。设计过程中，各段轴径的同轴度公差控制在0.02mm以内，花键齿的分度误差严格控制在IT6级精度区间，保证传动过程中转速传递平稳，不会出现周期性的速度波动。轴身的表面粗糙度根据配合需求做了差异化处理，轴承安装位的粗糙度达到Ra0.8，满足滚动轴承内圈的过盈配合要求，非配合面的粗糙度控制在Ra3.2，在保证加工经济性的同时减少应力集中的风险。安装边界方面，轴的总长度适配常规闭式传动箱的内部安装空间，最大轴径处的尺寸匹配标准系列深沟球轴承或者角接触轴承的内圈尺寸，

　　不需要额外定制非标轴承就能完成装配，两端花键的参数符合通用传动花键的标准系列，可以直接和同规格的内花键连接件适配，降低了备件替换的成本。实际使用中，这类轴件需要配合轴承座、密封件、传动齿轮共同组成轴系组件，承担动力输入到输出的扭矩传递作用，在额定负载范围内可以长期稳定运行，不会出现轴身断裂或者花键齿压溃的失效问题。
