异形相贯切口管道焊接对接结构

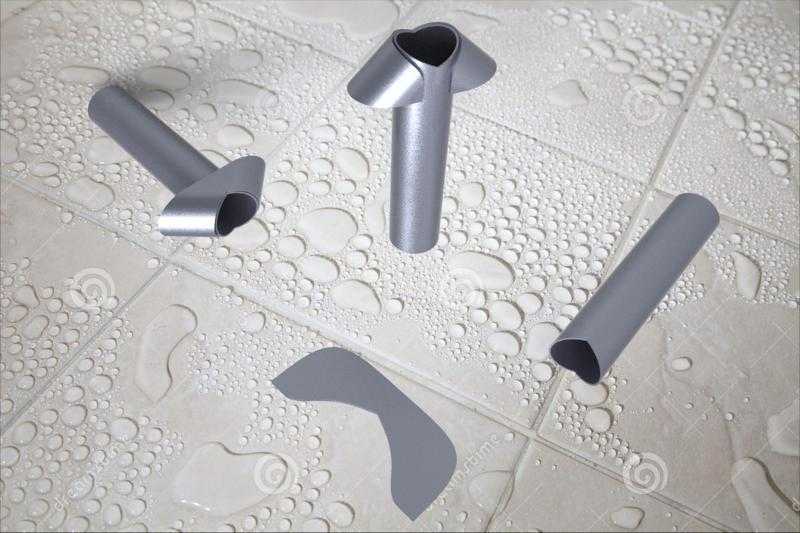

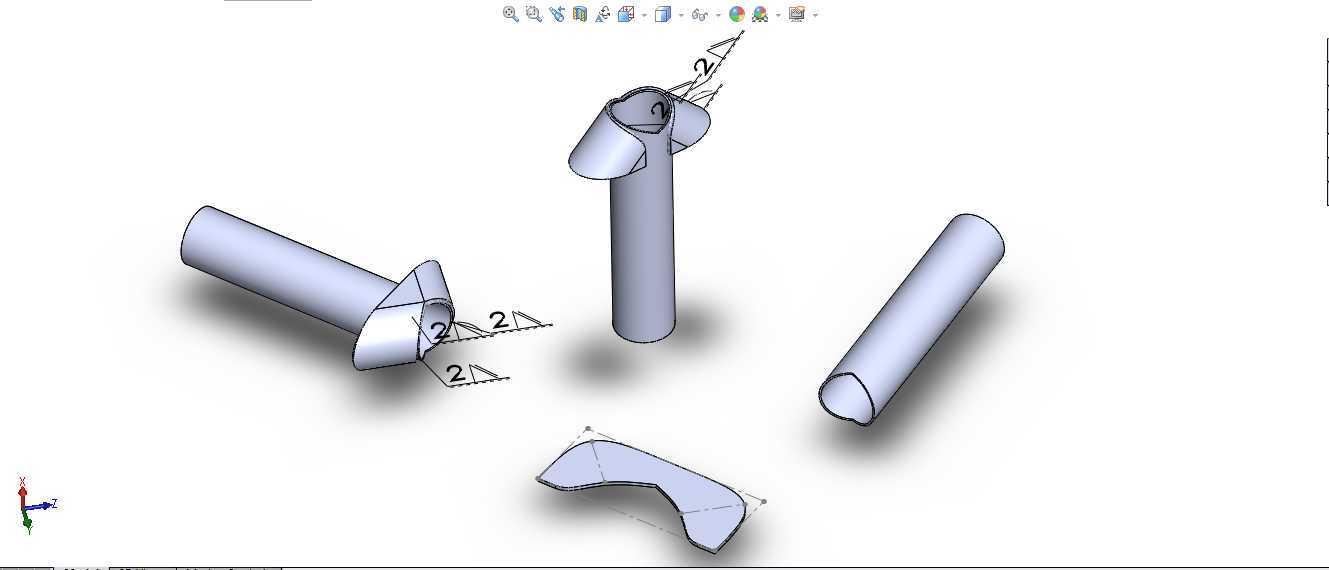

　　在流体输送管网、非标机架管路搭建、小型工艺管线布设的现场作业中，经常会遇到不同角度、不同管径的圆管垂直对接需求，常规的垂直正交相贯线切割需要工人依托放样经验手工画线，再通过角磨机反复修磨切口才能保证对接面贴合，不仅耗时久，还容易出现对接间隙不均、焊缝余高不一致的问题，直接影响后续焊接的结构强度与管路密封性。这套对接结构针对圆管T型垂直对接的场景做了切口形态优化，将支管的对接端加工成与主管外壁完全贴合的异形相贯面，切口边缘做了1.5mm的钝边处理，既可以在焊接时承托熔融焊料避免焊穿管壁，也能保证对接时的定位精度，不需要额外做工装卡具就能快速对齐支管与主管的轴线，减少现场安装的调整时间。从结构设计逻辑来看，

　　这套结构没有采用常规的法兰对接或者插接式连接，而是直接在管件端部做一体化相贯成型，省去了额外的连接配件，整体结构重量更轻，对接处的应力分布更均匀，在承受管路内压或者外部振动载荷时，焊缝处不会出现应力集中导致的开裂问题。实际应用中，这类对接结构可以用在压缩空气管路、低压给排水管路、小型设备的冷却循环水管路中，适配外径20mm到80mm的常规圆管规格，安装时只需要将支管切口对齐主管的对接位置，通过点焊固定四个方位点之后就可以完成连续焊接，不需要反复修磨切口间隙。设计时特意将相贯线的切口曲率做了参数化适配，不管是等径对接还是异径对接，都能保证切口面与主管外壁的贴合间隙控制在0.2mm以内，满足常规氩弧焊、二保焊的焊接间隙要求，

　　焊接完成后焊缝可以沿着相贯线均匀分布，不需要额外做大量的焊后打磨处理，管路内壁的焊瘤凸起也能控制在最小范围，减少管路输送过程中的流体阻力。针对现场安装的定位需求，支管切口处还预留了微小的定位止口，对齐主管外壁时可以自然卡合，不会出现对接时的滑移错位，哪怕是经验不足的安装工人也能快速完成对接定位，降低现场施工的技能门槛。这类结构的管件在预制车间就可以通过激光切管设备一次性完成切口加工，不需要现场放样画线，批量加工时的一致性远高于手工切割，能大幅缩短管路安装的整体工期，同时保证所有焊口的焊接质量统一，避免因为个别切口修磨不到位导致的焊缝泄漏隐患。
