四支腿支撑管道焊接组焊件结构

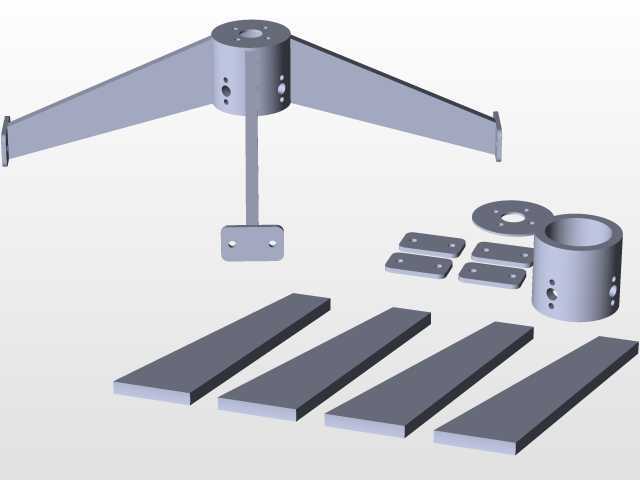

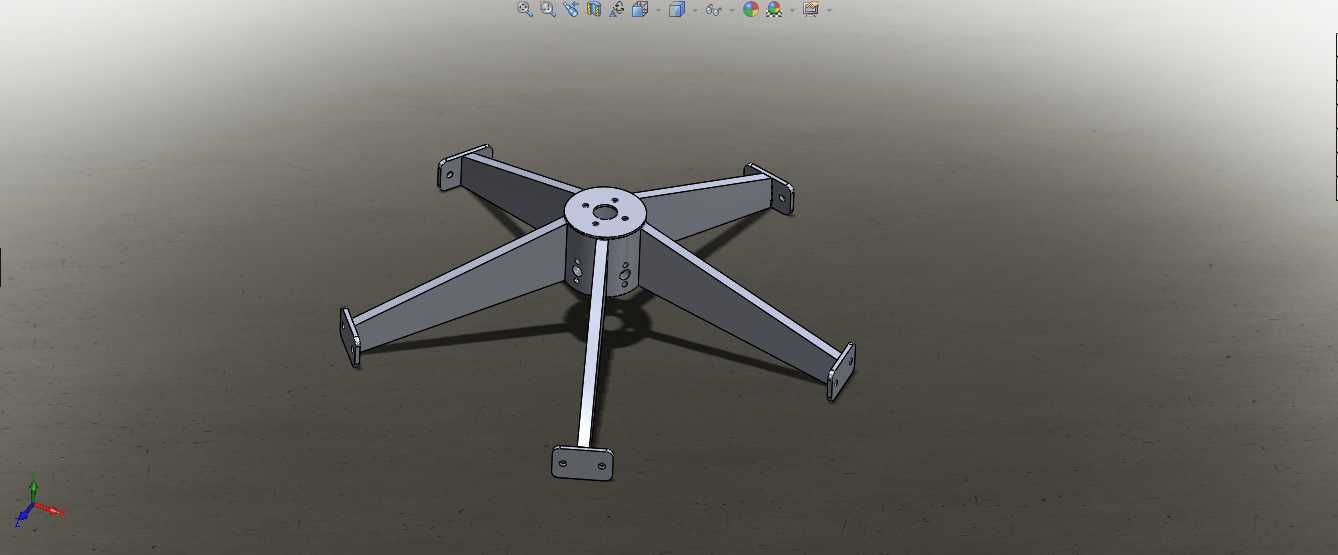

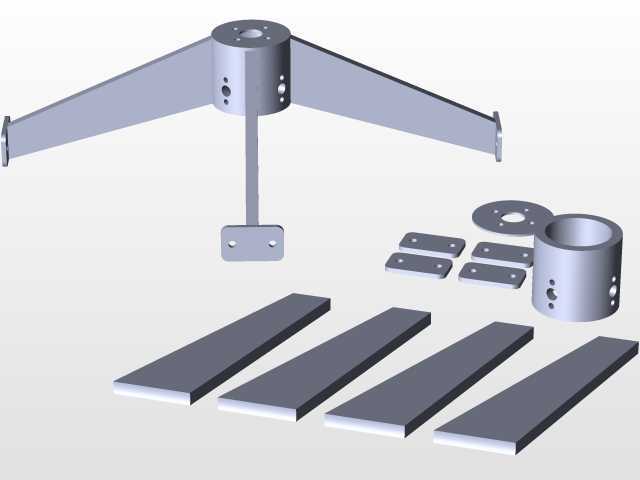

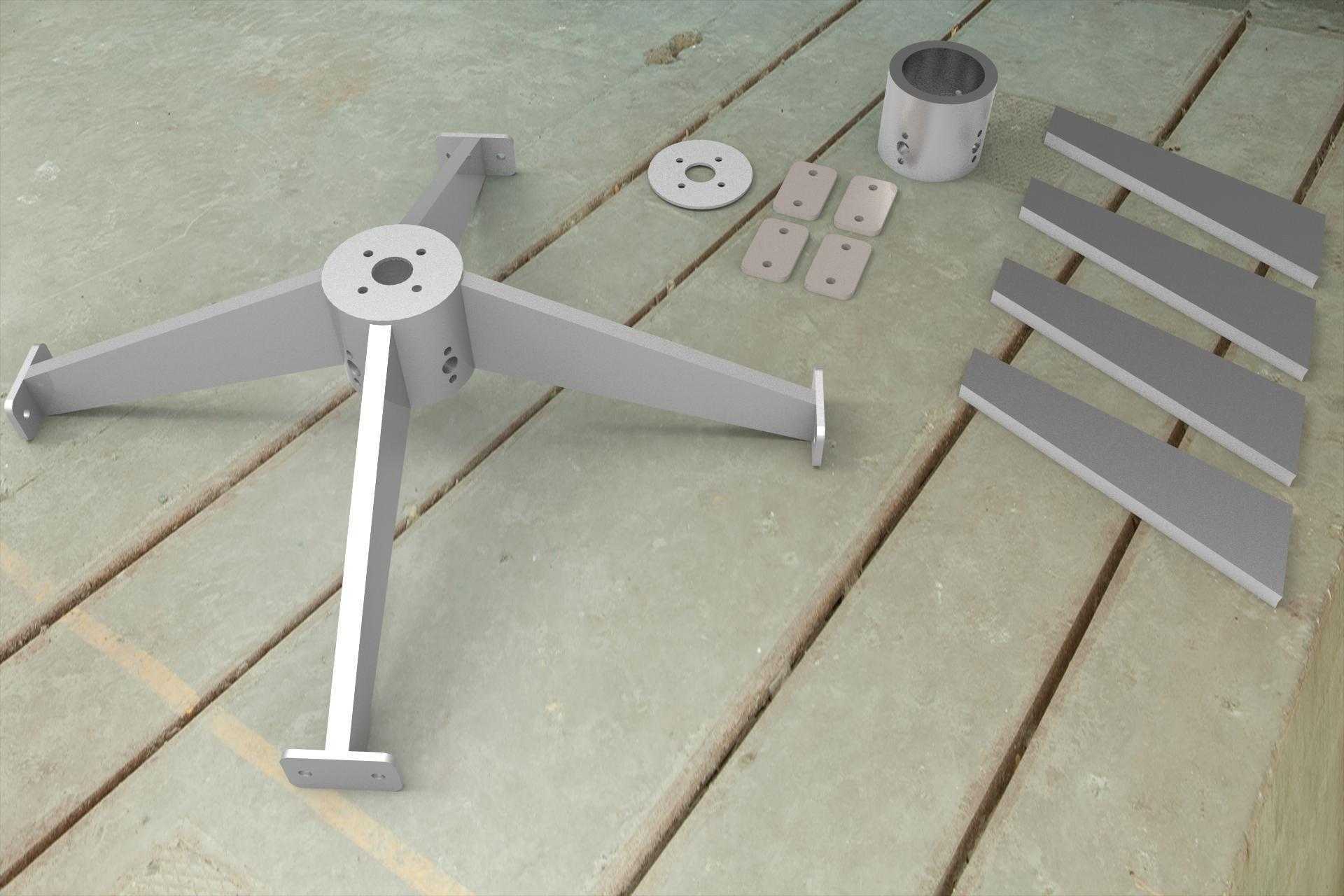

　　该组焊件主要应用于中小型立式管道设备的现场安装与预制加工场景，常见于化工流体输送、车间集中供气、小型水处理管路的架空支撑作业中，可直接作为管道端部的承重支撑结构使用，无需额外搭配独立支座，减少现场安装的拼接工序。整套组件采用分体焊接成型思路，核心支撑部分为四支腿放射状分布结构，中心设置带法兰安装孔的圆筒连接段，可直接与对应通径的管道端部通过螺栓锁紧，支腿末端带T型接地安装板，安装板上预留螺栓过孔，可直接固定在水泥基础或钢制平台面上，单支腿采用等边角钢裁切成型，与中心圆筒的连接位置设置三角加强贴板，避免承重时支腿与筒体连接焊缝出现应力集中开裂的问题。中心圆筒侧壁预留多组径向螺纹孔，可用于安装管路附件、传感器支架或者接地端子，

　　圆筒上端搭配独立法兰盖板，盖板孔位与筒体端面的螺栓孔完全匹配，可根据现场管路的通径需求更换不同开孔规格的盖板，适配不同外径的管道对接需求。设计过程中优先考虑焊接工艺的可操作性，所有拼接焊缝均设置为外侧连续角焊缝，支腿与中心筒体的连接位置预留3mm焊接间隙，无需开坡口即可达到足够的焊深，减少焊前加工工序；四支腿的分布角度采用90°等均分设计，安装时无需额外找正支腿方位，任意相邻支腿的间距一致，承重时各支腿的受力载荷均匀，单支腿的长度根据常规管道架空高度设置，安装后管道底部与基础面预留足够的操作空间，方便后续管路阀门安装、日常维护检修作业。整套组件的所有零件均采用常用型材与板材裁切加工，无特殊定制异形件，加工时可直接利用车间边角料下料，

　　单件加工成本低，焊接完成后仅需对焊缝位置做简单打磨处理即可做防腐涂装，适配多数非高腐蚀工况的管路支撑需求；安装边界上，支腿展开后的最大外接圆直径可满足常规1.5倍管道通径的承重稳定性要求，接地安装板的孔位适配常规M12膨胀螺栓或平台T型螺栓固定，无需额外加工定制安装孔位，现场安装时仅需调整四支腿的水平度即可完成固定，整体安装耗时较传统分体式支座加管道焊接的方案缩短40%以上。支腿的截面选型经过承重校核，可满足对应通径管道满液状态下的静载荷要求，同时可承受管路内流体流动产生的小幅振动载荷，避免长期运行后支腿出现变形失稳的问题，中心圆筒与管道对接的端面设置定位止口，对接时可快速保证管道与支撑结构的同轴度，减少现场找正的工作量。
