手动驱动式摇臂传动组件结构设计

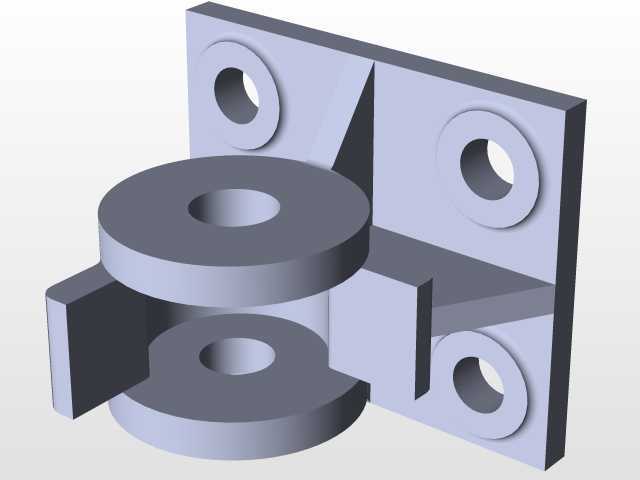

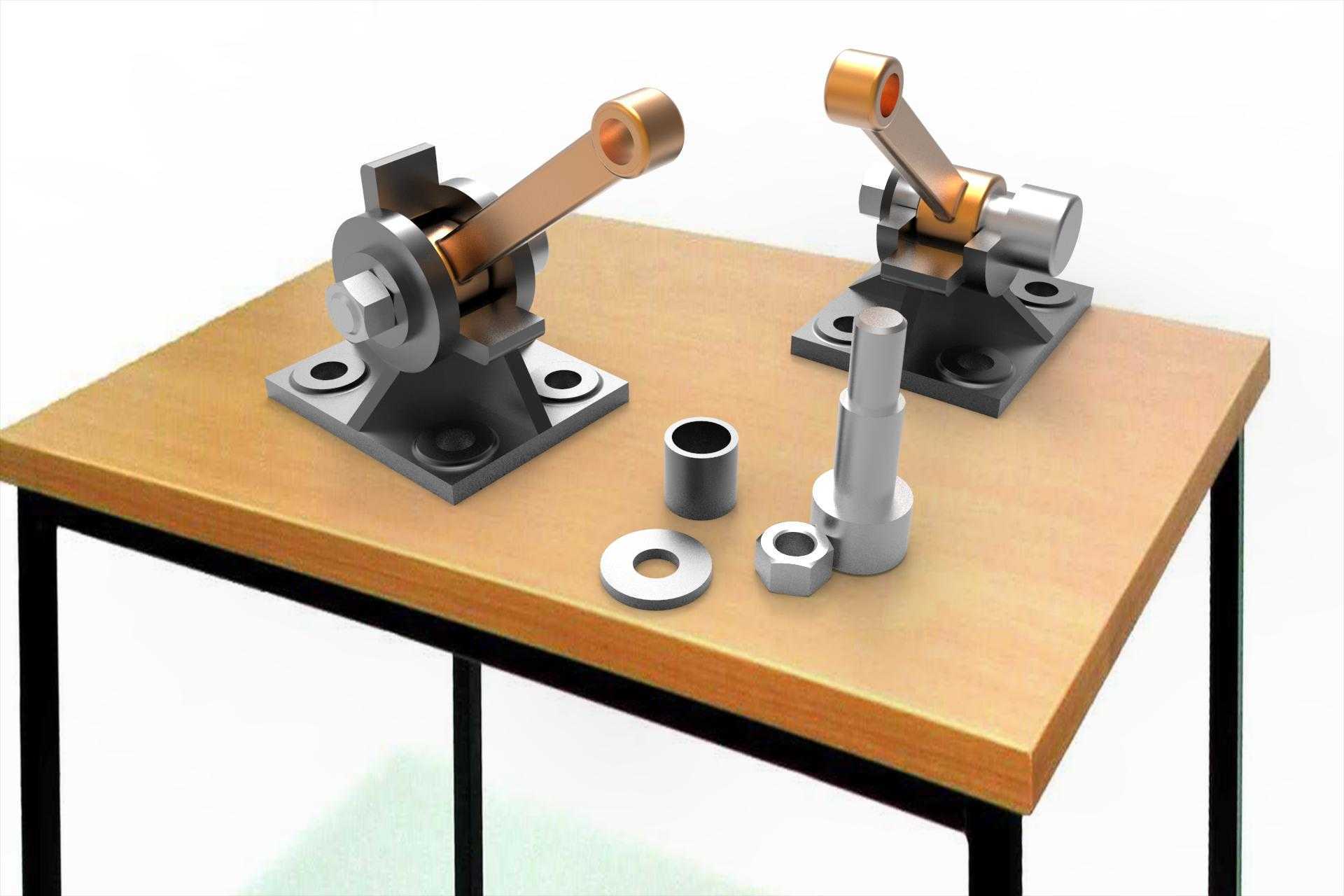

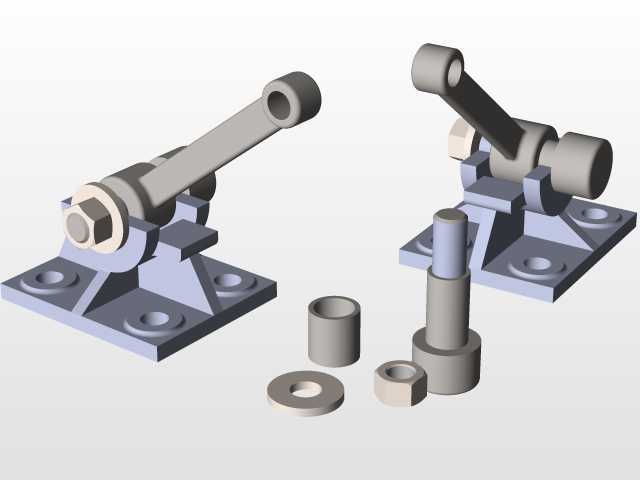

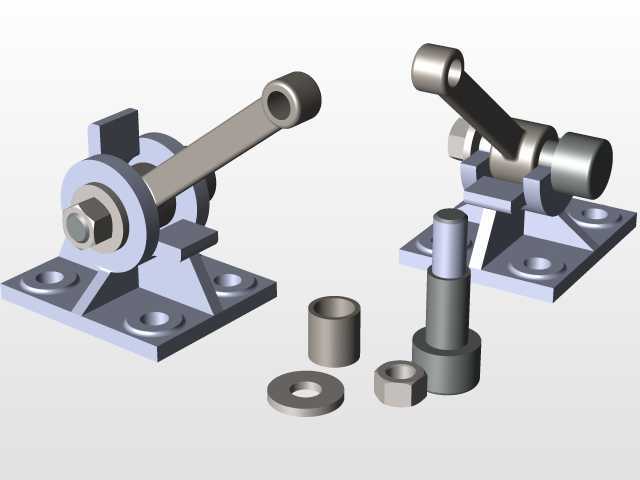

　　这类摇臂组件多应用在小型手动工装、轻工设备的手动操作端，也常见于教学演示用机械原理教具、小型试验台的手动调节机构中，核心作用是把操作人员施加的摆动力矩，通过铰接结构转化为转轴的回转动作，或是带动末端执行件完成定角度的往复摆动，相比齿轮齿条类手动驱动结构，摇臂的操作力臂更长，同等输入力下能获得更大的输出扭矩，适合需要频繁手动操作、负载不大但需要稳定传动的工位。从结构拆分来看，整套组件包含带安装孔的铸造支座、铜质摇臂杆、铰接销轴、衬套、锁紧螺母、平垫这些独立零件，支座底部设计了四个带沉孔的安装位，安装时可以通过螺栓直接固定在台面或设备机架的安装平面上，沉孔结构能让螺栓头完全埋入支座平面，不会突出干涉摇臂的摆动行程，

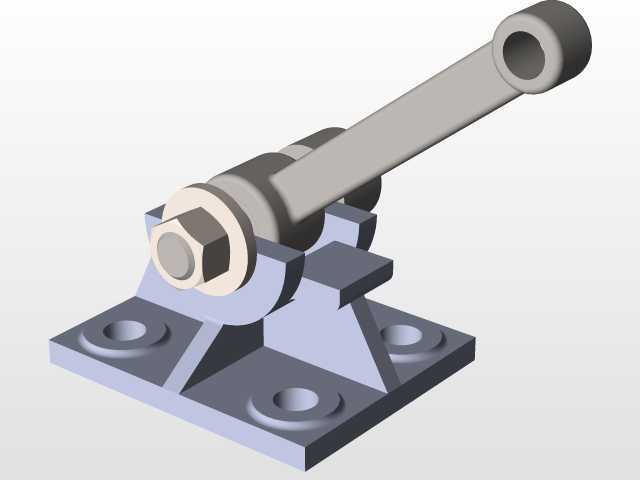

　　支座的立板部分加工有同轴的销轴安装孔，孔内压装耐磨衬套，避免销轴长期转动磨损支座本体，后期维护只需要更换衬套即可，不需要整体更换支座，能大幅降低运维成本。摇臂杆采用两端带孔的扁铜条结构，一端通过销轴和支座铰接，另一端可以连接操作手柄或是被驱动的连杆，铰接位置的销轴采用台阶轴设计，一端带轴肩定位，另一端通过六角螺母锁紧，配合平垫防止螺母松动，销轴和摇臂孔之间采用间隙配合，保证摇臂摆动时无卡滞，同时配合公差控制在H8/f7区间，既不会因为间隙过大产生摆动旷量，也不会因为配合过紧导致操作阻力过大。设计时需要重点确认摇臂的摆动角度范围，要在支座两侧预留足够的安全间隙，避免摇臂摆动到极限位置时和支座、安装台面发生碰撞，

　　同时摇臂的长度需要根据操作力需求核算，力臂越长操作越省力，但过长的力臂会导致整体结构占用空间变大，需要结合设备的安装空间边界做平衡。衬套的选用要考虑长期转动的耐磨需求，铜质衬套自带一定自润滑性，在无频繁加油维护的场景下也能保证较长的使用寿命，紧固件全部采用标准件，方便后期采购替换，整套结构没有复杂的异形曲面，所有零件都可以通过常规的铣、钻、车削工艺完成加工，不需要特殊的定制刀具，加工成本可控，装配时只需要按照顺序压装衬套、穿入销轴、锁紧螺母即可完成组装，对装配人员的技能要求不高，适合批量生产应用。
