夹壳式刚性联轴器装配结构三维设计

　　夹壳式刚性联轴器的应用场景覆盖多数中低速、重载传动的工业设备轴系连接环节，常见于输送线辊筒组、小型搅拌设备主轴、农用机械动力输出端这类对轴系对中精度有一定保障、无需频繁补偿径向偏移的传动位置，这类联轴器依靠两半夹壳的抱紧力实现两根轴的刚性连接，传动过程中无相对滑动，扭矩传递效率高，不存在弹性元件老化失效的问题，适合工况稳定、轴系安装对中精度可控的场景。从功能特性来看，这类夹壳刚性联轴器在装配时无需移动两端的动力端与负载端设备，只需将两半夹壳扣合在对接的轴段上，穿入配套螺栓并按对角顺序拧紧至规定预紧力即可完成安装，相比整体式刚性套筒联轴器，拆装维护的便捷性提升明显，能大幅缩短设备检修时的轴系拆解工时。

　　设计过程中首先要明确适配的轴径范围，夹壳内孔的加工公差需匹配对接轴的公差带，通常采用H7/k6的过渡配合区间，保证抱紧后轴与夹壳之间无相对转动，同时避免过盈量过大导致夹壳装配时出现应力开裂。夹壳的分体结合面需要加工出定位止口，保证两半夹壳扣合后内孔的同轴度误差控制在0.02mm以内，避免装配后轴系出现额外的偏心载荷，加剧两端支撑轴承的磨损。配套的螺栓连接件需要做强度校核，根据额定传递扭矩计算所需的螺栓预紧力，确保夹壳与轴表面之间的摩擦力矩大于设备峰值传动扭矩的1.5倍，防止重载工况下出现轴与夹壳的相对打滑。夹壳的外形轮廓需要做倒角处理，避免安装过程中尖锐棱边划伤操作人员，同时要核算夹壳的最大外圆尺寸，确保安装后与周边设备构件、

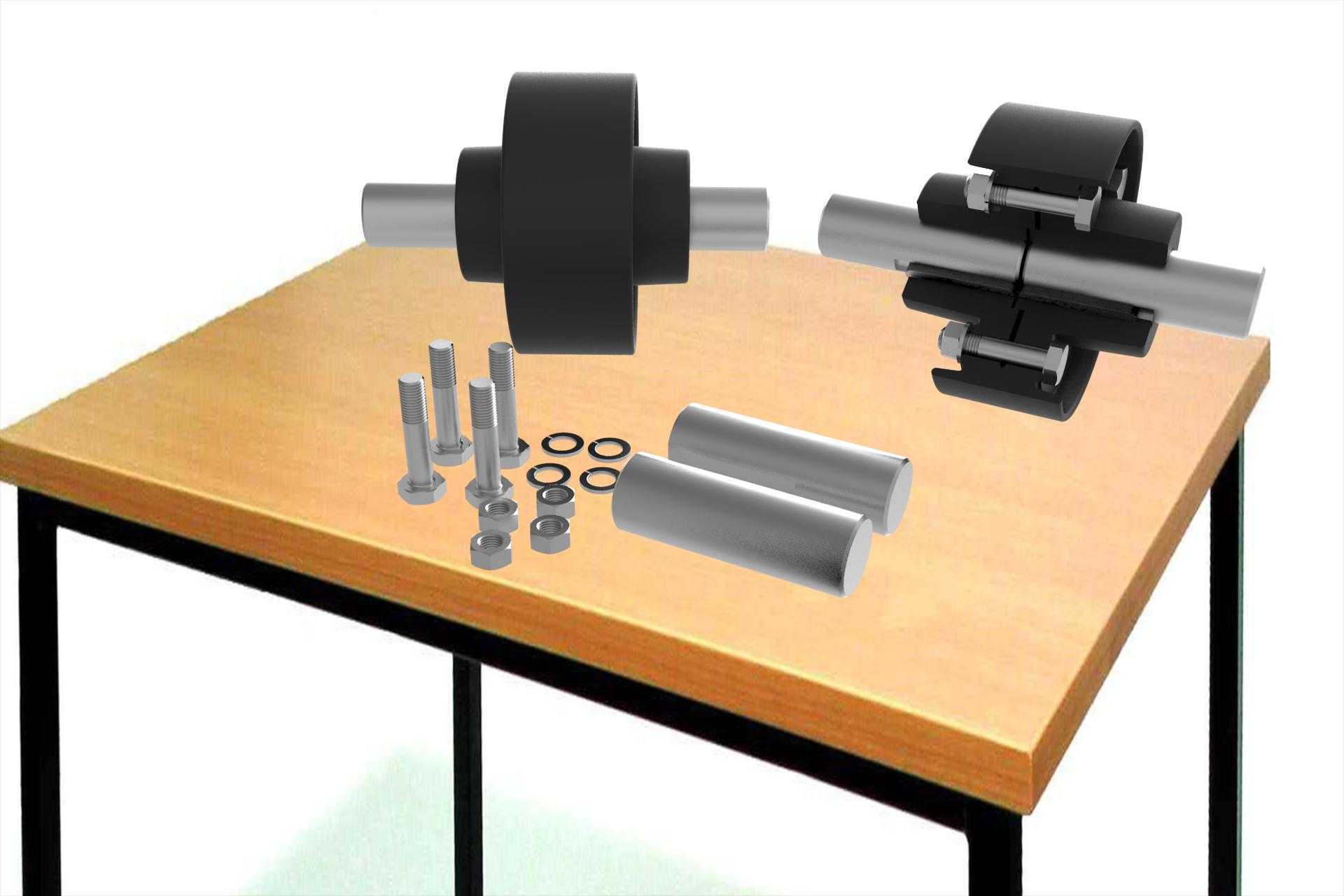

　　安全防护罩之间留有至少10mm的安全间隙，避免运转过程中出现碰撞干涉。轴段上与夹壳配合的位置需要预留足够的轴向安装长度，夹壳的轴向总长度通常取适配轴径的2.5-3倍，保证足够的抱紧接触面积，同时夹壳两端与轴肩、轴承端盖之间要留出3-5mm的间隙，避免轴系受热伸长时出现轴向顶死的问题。整套装配模型完整还原了夹壳、连接螺栓、锁紧垫片、对接轴段的配合关系，能直观呈现各零件的装配顺序与安装边界，可直接用于轴系设计时的选型校核、装配干涉检查，也能作为机械传动结构教学的演示样例，帮助设计人员快速掌握这类刚性联轴器的结构特点与安装要点。
