V形槽滑轮支撑导向组件结构设计

　　这套V形滑轮支撑导向组件，主要应用在需要精准导向、低摩擦传动的各类工业场景中，常见于小型输送线的物料导向、工装夹具的滑动限位、检测设备的运动导向工位，也可适配轻载直线运动机构的转向支撑环节。从实际使用需求出发，组件的核心功能是通过V形槽滑轮与对应导轨的配合，实现运动部件的精准导向，同时将滑动摩擦转化为滚动摩擦，大幅降低运动过程中的阻力，减少部件磨损，提升机构运行的平稳性与使用寿命。

　　设计过程中首先考虑了安装边界的适配性，支撑座采用带安装孔的立式结构，底座预留的两个沉头安装孔可直接通过螺栓固定在设备安装台面，安装孔的间距经过合理排布，既保证支撑的稳定性，又不会占用过多安装空间，适配多数小型设备的台面安装尺寸。滑轮部分采用V形槽结构设计，槽型角度经过反复校核，既能保证与V形导轨的贴合度，避免运动过程中出现脱轨、偏摆的问题，又能适配一定范围内的圆轨导向场景，拓展了组件的使用场景。

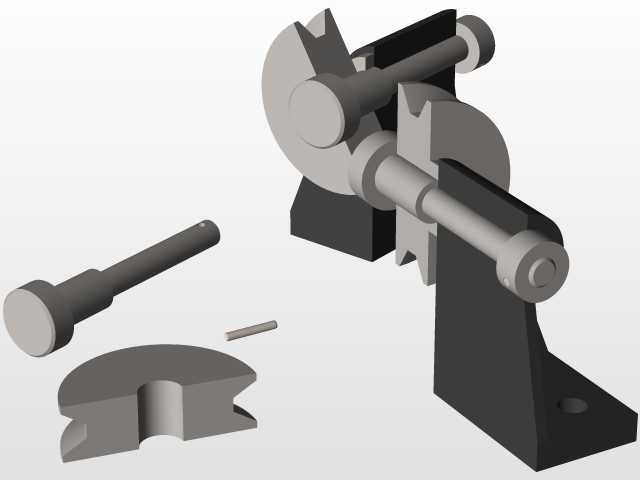

　　组件的轴类零件采用阶梯轴设计，轴肩位置直接作为滑轮的轴向定位基准，省去了额外的定位套零件，简化了装配流程，轴端通过挡圈或者锁紧螺母实现轴向固定，保证滑轮转动过程中不会出现轴向窜动。从结构细节来看，支撑座的立板与底座之间设置了加强筋结构，在不增加整体重量的前提下提升了支撑座的刚性，避免承受径向载荷时出现立板变形的问题。滑轮的轮缘部分做了圆角过渡处理，减少应力集中的同时，也能避免安装或者运行过程中划伤操作人员或者配套线缆。

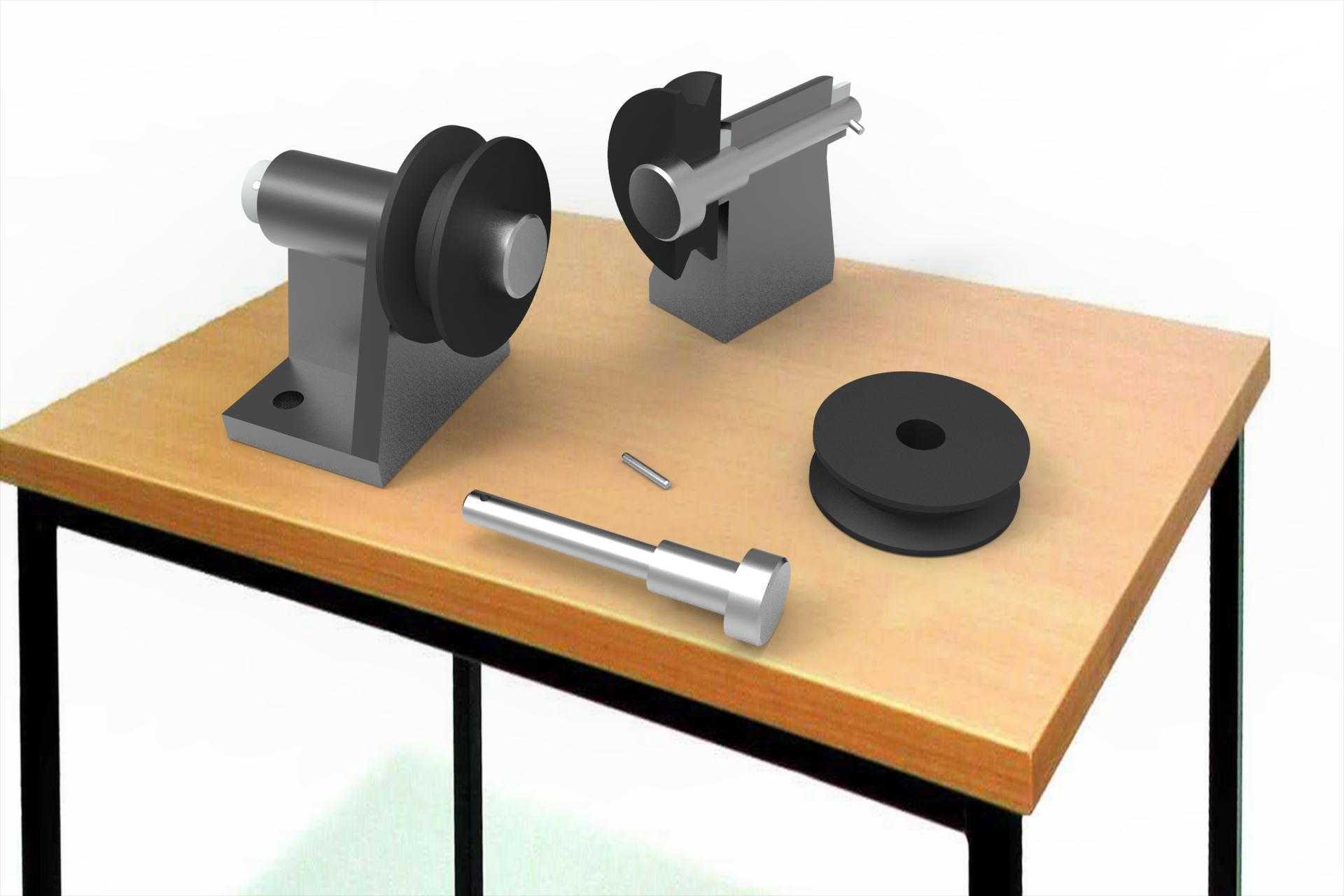

　　在装配逻辑上，整套组件拆分了支撑座、滑轮、芯轴、锁紧件几个独立模块，各个零件的加工公差经过合理分配，滑轮与芯轴之间采用间隙配合，保证滑轮转动顺畅无卡滞，芯轴与支撑座的安装孔采用过渡配合，保证芯轴安装后不会出现转动或者松动的问题。实际选型时，可根据承载需求调整滑轮的材质与轴径尺寸，轻载场景下可采用工程塑料滑轮降低噪音，重载场景下更换钢制滑轮提升承载能力，支撑座的高度也可根据实际安装空间做适配调整，满足不同设备的安装高度需求。这套组件的结构没有冗余设计，所有结构特征都服务于导向支撑的核心功能，零件加工难度低，常规的车削、铣削设备即可完成加工，装配流程简单，不需要专用工装即可完成整套组件的组装，后期维护时仅需更换磨损的滑轮即可，维护成本极低，非常适合各类中小型自动化设备、工装治具的导向支撑环节使用。
