工业输送线用分体式惰轮组件结构设计

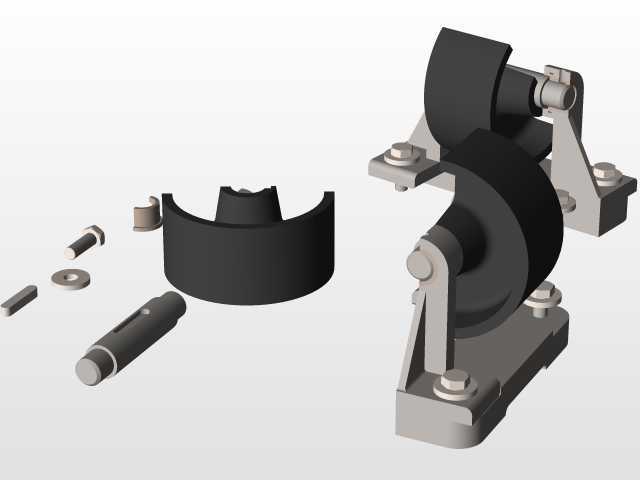

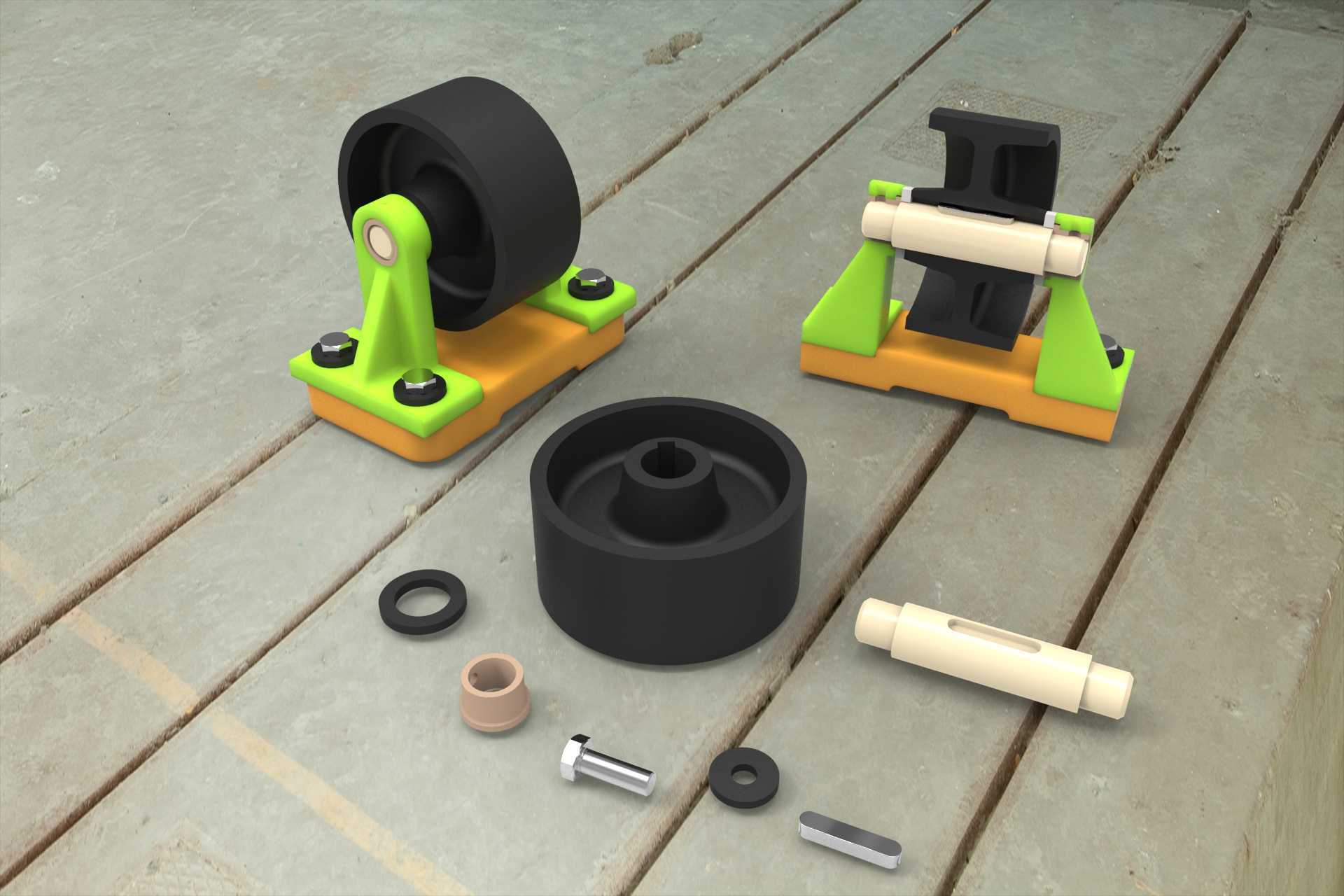

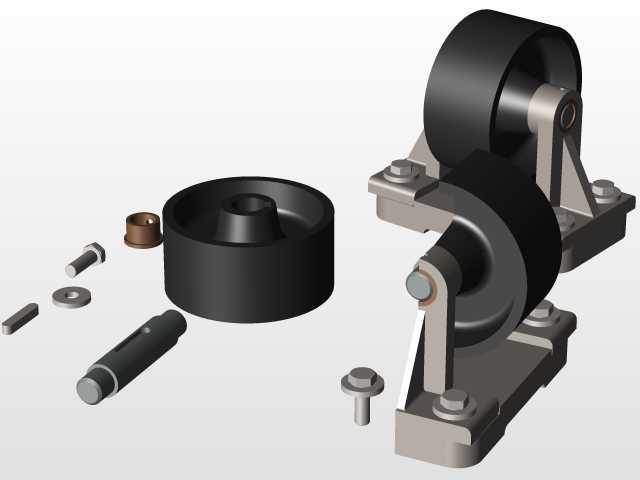

　　这套惰轮组件主要面向工业输送线、轻型物料转运设备的从动支撑场景设计，区别于传统一体式焊接滚轮架，采用分体式装配结构，可单独替换磨损的轮体、轴承衬套或固定支架，大幅降低产线运维的配件更换成本。从实际工况适配来看，组件包含两种安装支架形式，一种为单臂立式固定座，适配侧边张紧的皮带、链条传动布局，支架底部预留两个螺栓安装孔，可直接固定在型材框架的平面上，安装面做了沉台设计，螺栓锁紧后不会突出支架表面，避免干涉周边运动部件；另一种为跨式双支撑座，适配中部承重的滚轮安装场景，支架跨距可根据轮体长度做小幅适配调整，底部同样采用平板式安装面，兼容铝型材、钢板焊接机架的安装需求。轮体部分采用中空式结构设计，中心预留轴承衬套安装位，

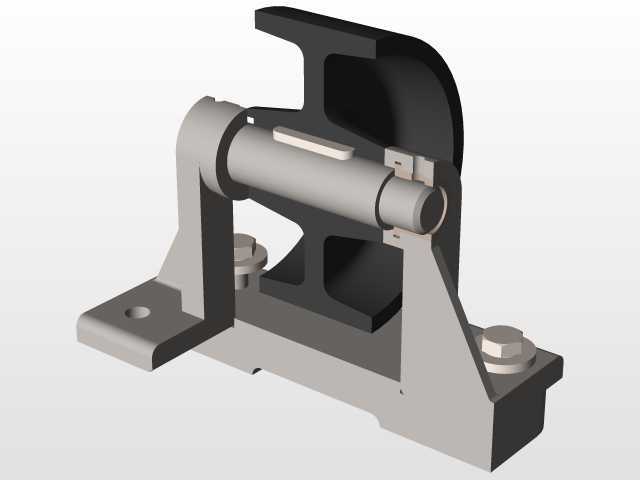

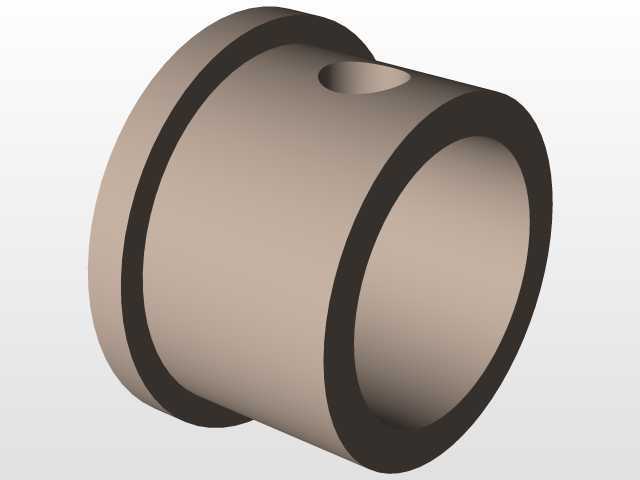

　　相比实心轮体减重40%以上，转动惯量更低，启动与停转过程中不会对传动系统造成额外冲击，轮体外圈做了微弧面处理，与皮带、辊道接触时可自动纠偏，减少长期运行后的偏磨问题。配套的轴件采用台阶式设计，两端铣出扁位，与支架安装孔配合时可防止轴跟转，轴身预留卡簧槽，可通过轴用卡簧限制轮体轴向窜动，无需额外加工定位台阶，降低轴件的加工难度。设计过程中充分考虑了装配公差的适配性，衬套采用自润滑铜基材质，无需定期加注润滑脂，适配多粉尘、少维护的车间工况，轮体与支架之间预留1.5mm的轴向间隙，避免温度变化导致的热胀卡死问题。从安装边界来看，单臂支架的总高度控制在120mm以内，安装孔中心距为60mm，跨式支架的总宽度为140mm，

　　适配轮体直径范围为80-100mm，可直接替换多数轻型输送设备上的同规格从动滚轮，无需改动原有安装位的孔位布局。整套组件的所有零件均采用常见的机加工与注塑工艺成型，没有特殊定制的异形结构，加工门槛低，适合中小批量的设备配套生产，在实际使用中可根据负载大小选择不同材质的轮体，重载场景可替换为尼龙加纤或金属轮体，轻载场景可直接采用标配的工程塑料轮体，兼顾成本与使用寿命。
