液压驱动水平压闸金属成型设备结构

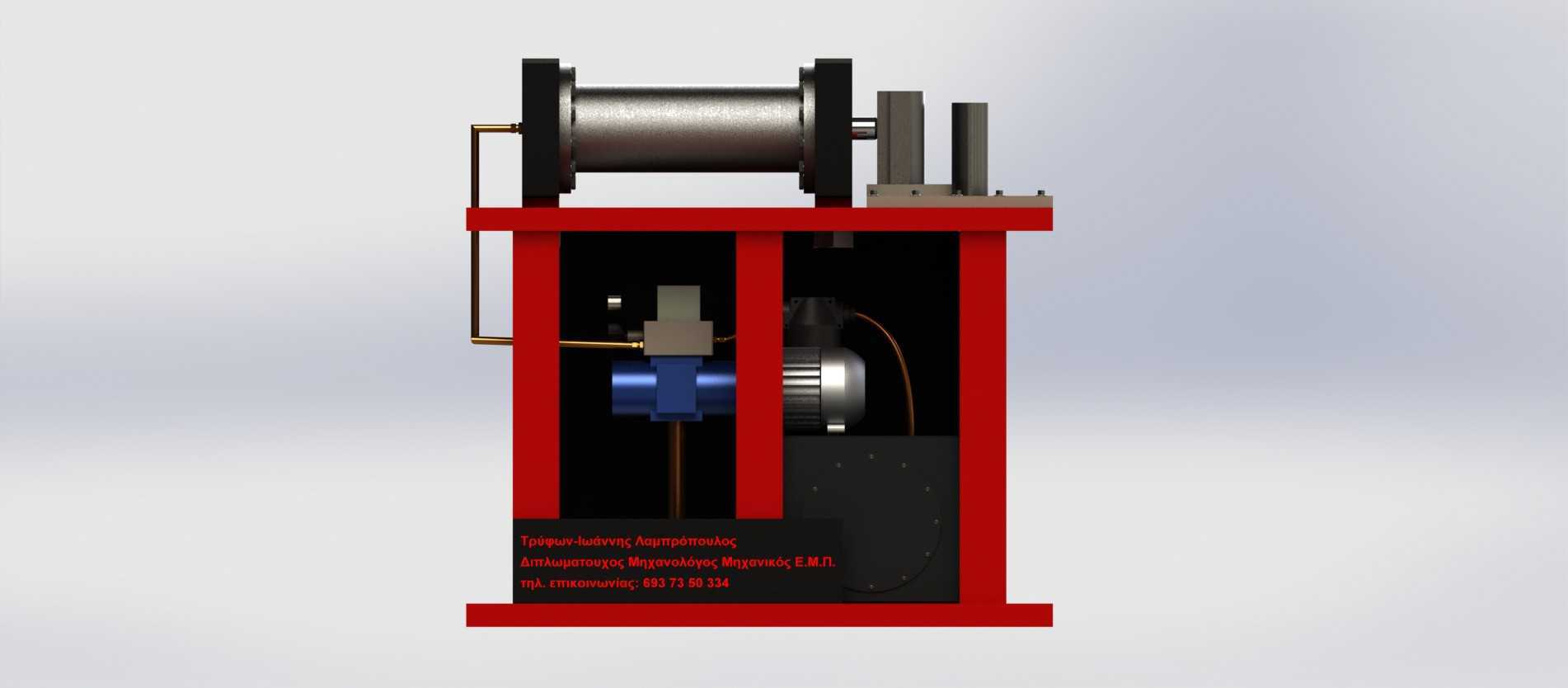

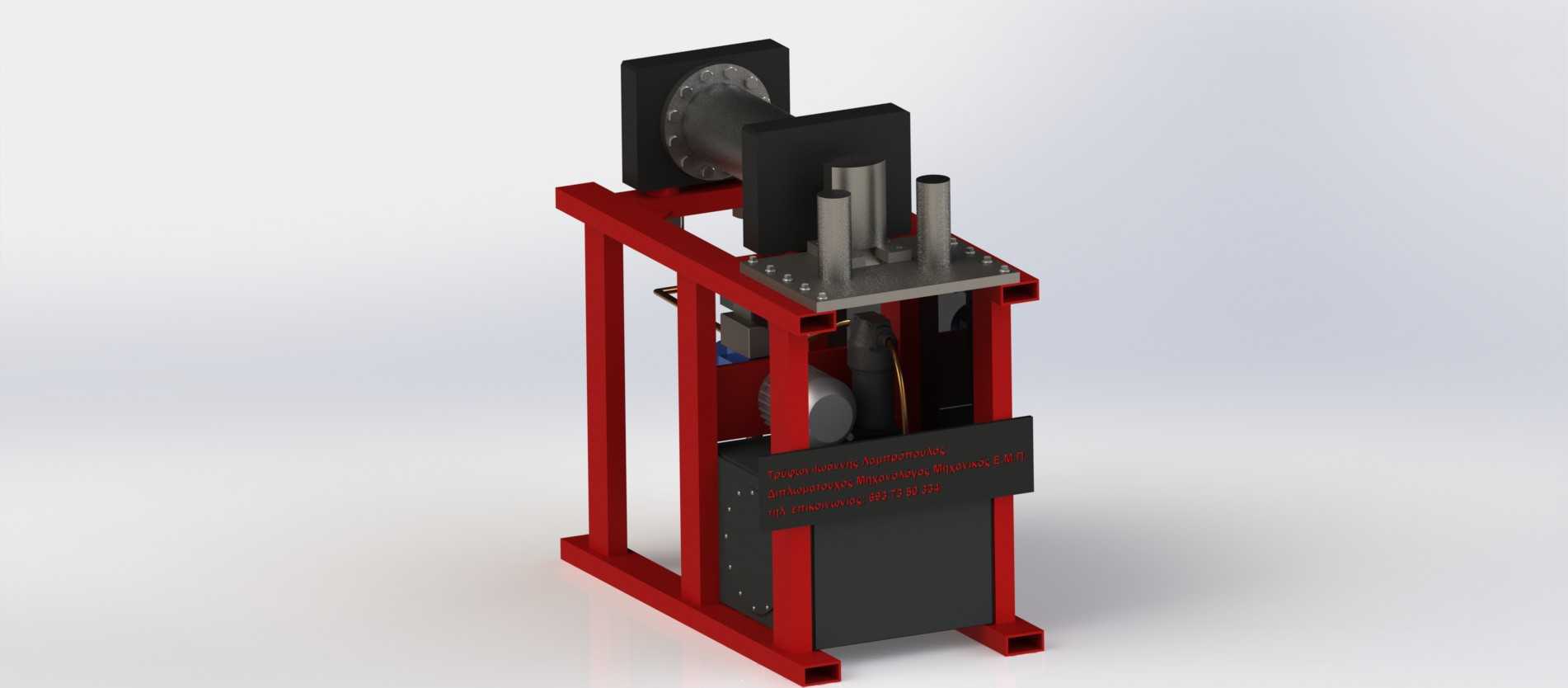

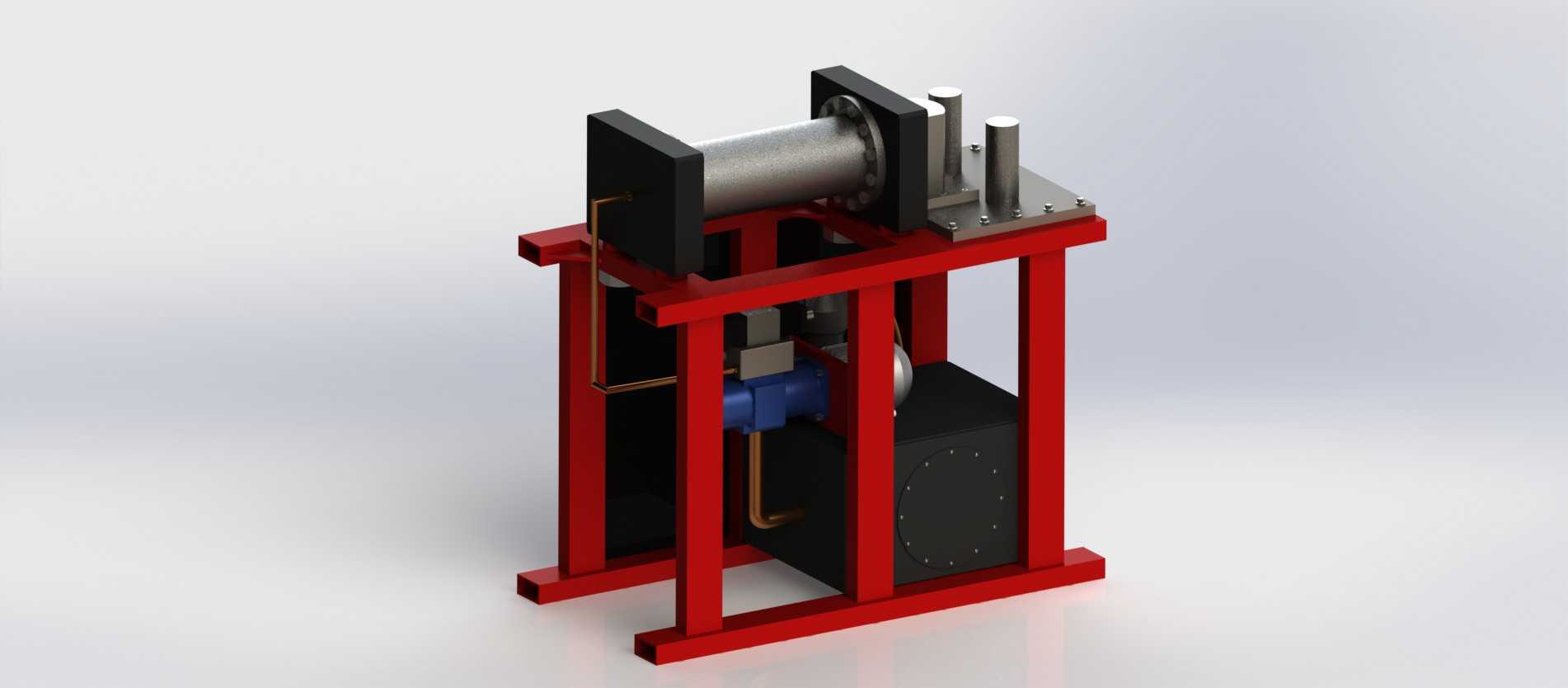

　　在中小型金属板材加工车间的备料工序段，这类水平压闸设备常布置在剪板机与折弯机的工序衔接位置，承担定厚金属板的预压校平、局部压型作业，区别于立式压力机的垂直施压逻辑，水平布置的施压结构能够适配长条形板材的连续进料加工需求，操作人员无需反复调整工件的垂直吊装姿态，仅需沿水平辊道推送板材即可完成对位，大幅降低长尺寸板材上下料的辅助作业时长。设备整体采用方管焊接的框架式机架作为承载基体，四根竖向方管与上下两层水平方管拼焊形成封闭承力结构，机架底部预留的安装孔位可直接通过膨胀螺栓固定在混凝土地坪上，安装边界需在设备进料侧预留至少1.2倍工件长度的操作空间，出料侧预留0.8倍工件长度的转运空间，机架整体宽度控制在800mm区间，

　　高度适配常规车间1.1m的操作工位高度，无需额外搭建操作平台即可完成常规作业。核心施压单元采用双作用液压缸作为动力输出部件，液压缸缸体通过法兰盘固定在机架后侧的竖向安装板上，活塞杆前端连接压闸工作头，液压站集成布置在机架下部的封闭舱室内，液压管路沿机架方管的内侧走线布置，避免加工过程中金属碎屑飞溅磕碰管路造成泄漏，液压系统的压力输出范围可通过阀体调节，适配1mm到6mm厚度普通碳钢板的压型作业需求，施压过程中压力平稳无冲击，不会造成板材表面的压痕损伤。设备的导向结构采用两根平行布置的镀铬导向柱，导向柱与压闸工作头之间配置铜套滑动副，能够保证压闸工作头在水平往复运动过程中始终保持与工作台面的垂直精度，

　　避免施压过程中出现偏载造成的工件压型尺寸超差，工作台面采用磨床加工的45号钢板铺设，表面粗糙度控制在Ra1.6以内，能够保证板材在台面上滑动时无卡滞，同时台面预留的T型槽可根据加工需求快速更换不同的压型模具，适配不同形状的金属件压制作业。制动器单元集成在液压缸的尾端位置，能够在压闸作业到达设定行程后快速锁止活塞杆位置，避免液压系统内泄造成的压头移位，保障作业过程中的操作安全，同时在设备停机状态下制动器可将压头锁止在初始位置，防止意外移位造成的安全隐患。从三维建模的结构设计逻辑来看，这类设备的建模过程需要优先确认机架的焊接拼合公差，所有焊接位置需预留3mm的焊接收缩余量，避免焊接变形造成后续安装孔位的错位，

　　液压缸安装法兰与导向柱安装座的同轴度公差需控制在0.05mm以内，才能保证后续装配过程中导向副无卡滞、液压缸无偏磨。设备的液压管路建模需按照实际管路的弯曲半径布置，避免出现小于管路最小弯曲半径的弯折结构，防止实际装配时出现管路折堵造成的压力损失。日常运维过程中，仅需定期给导向柱铜套加注润滑脂、检查液压油液位与滤芯状态即可，设备整体结构无复杂的传动部件，故障率远低于同吨位的机械式压力机，适合小型加工车间的多品种小批量金属件加工场景，也可集成到自动化板材加工生产线中，配合自动进料机构完成无人化的连续压型作业，针对不锈钢、铝合金等不同材质的板材加工，仅需调整液压系统的输出压力与压头进给速度，即可匹配不同材质的成型参数，避免板材出现开裂或者回弹超差的问题。
