螺栓开槽加工用多工位串铣夹具结构

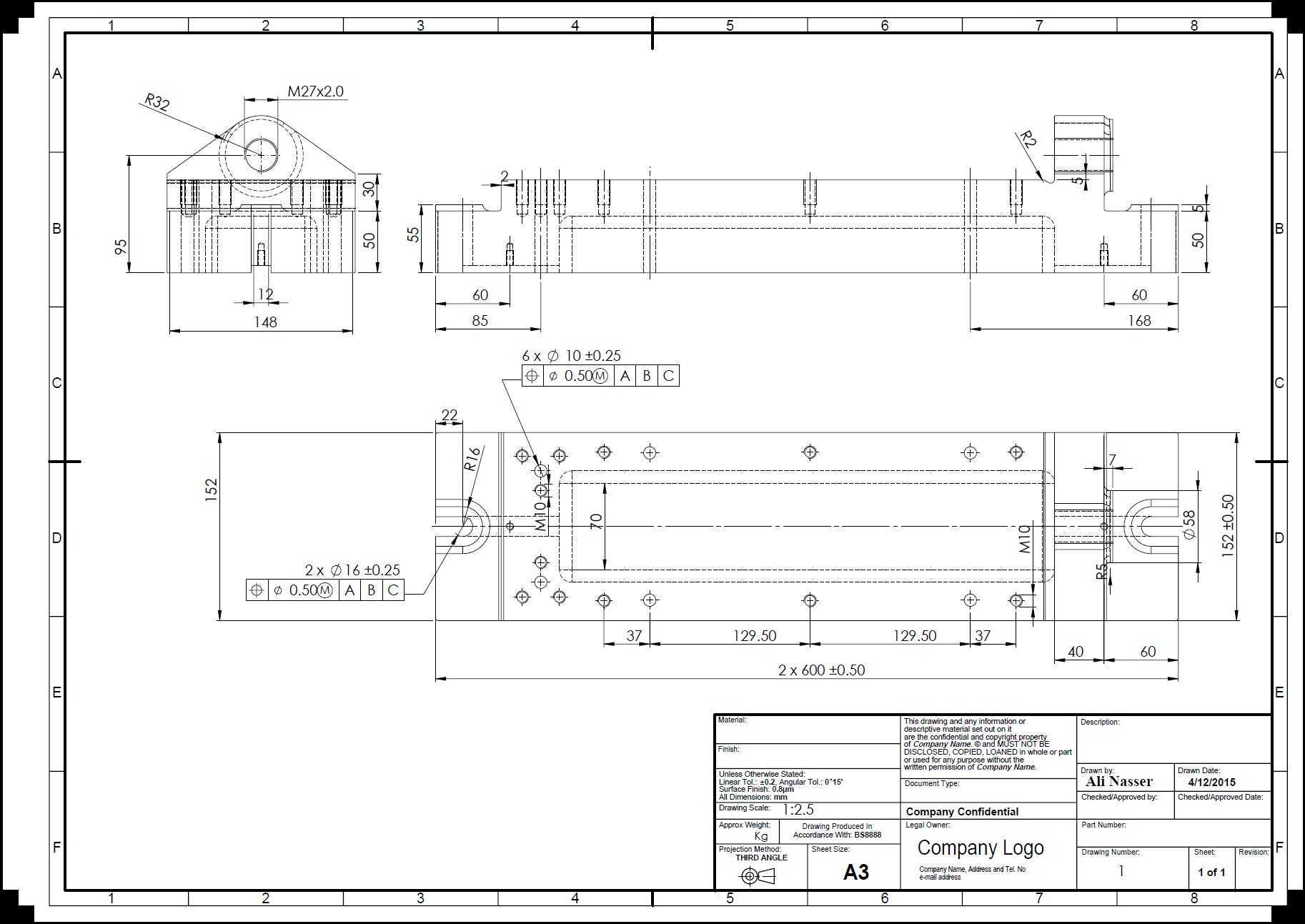

　　在紧固件批量加工场景中，螺栓头部开槽工序的装夹效率直接决定整线产能，这套串铣夹具正是针对该工序的量产需求设计，适配立式铣床、专用开槽铣削设备的工作台安装，可一次性完成多件螺栓的同步装夹定位，避免单件装夹带来的辅助时间浪费。夹具整体采用分体式基座加定位压板的组合结构，底部基座设置有标准T型槽安装位，可直接匹配多数通用铣床的工作台槽距，安装时无需额外制作过渡连接板，基座的安装基准面经过精磨处理，平面度控制在0.02mm以内，保证装夹后工件的定位基准与机床进给方向平行，减少铣削过程中的让刀误差。

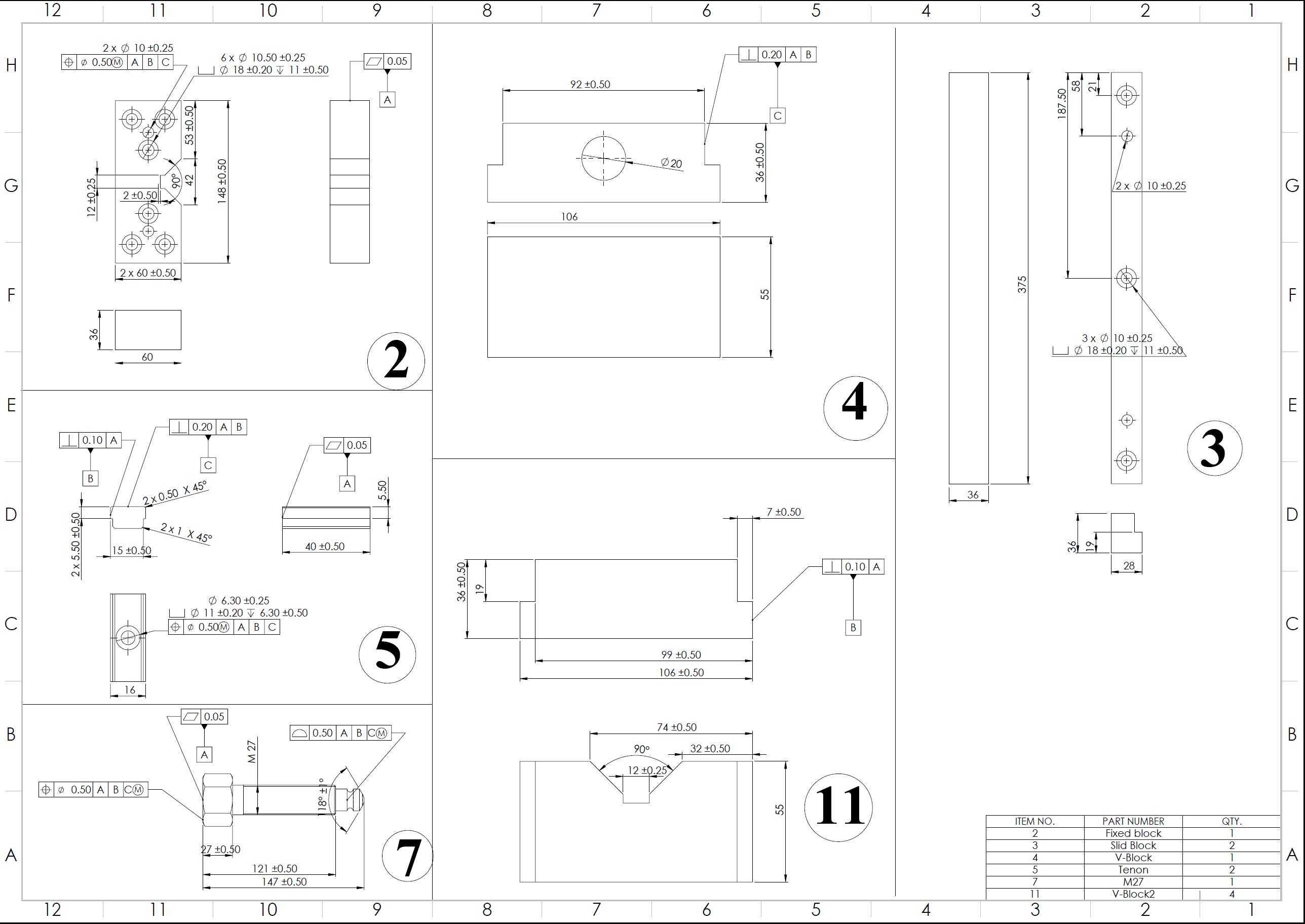

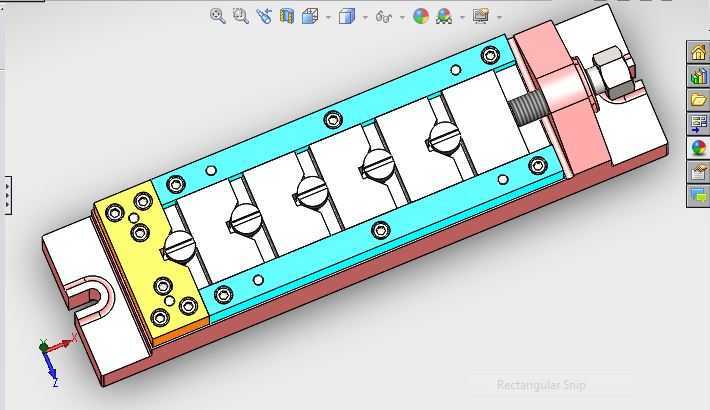

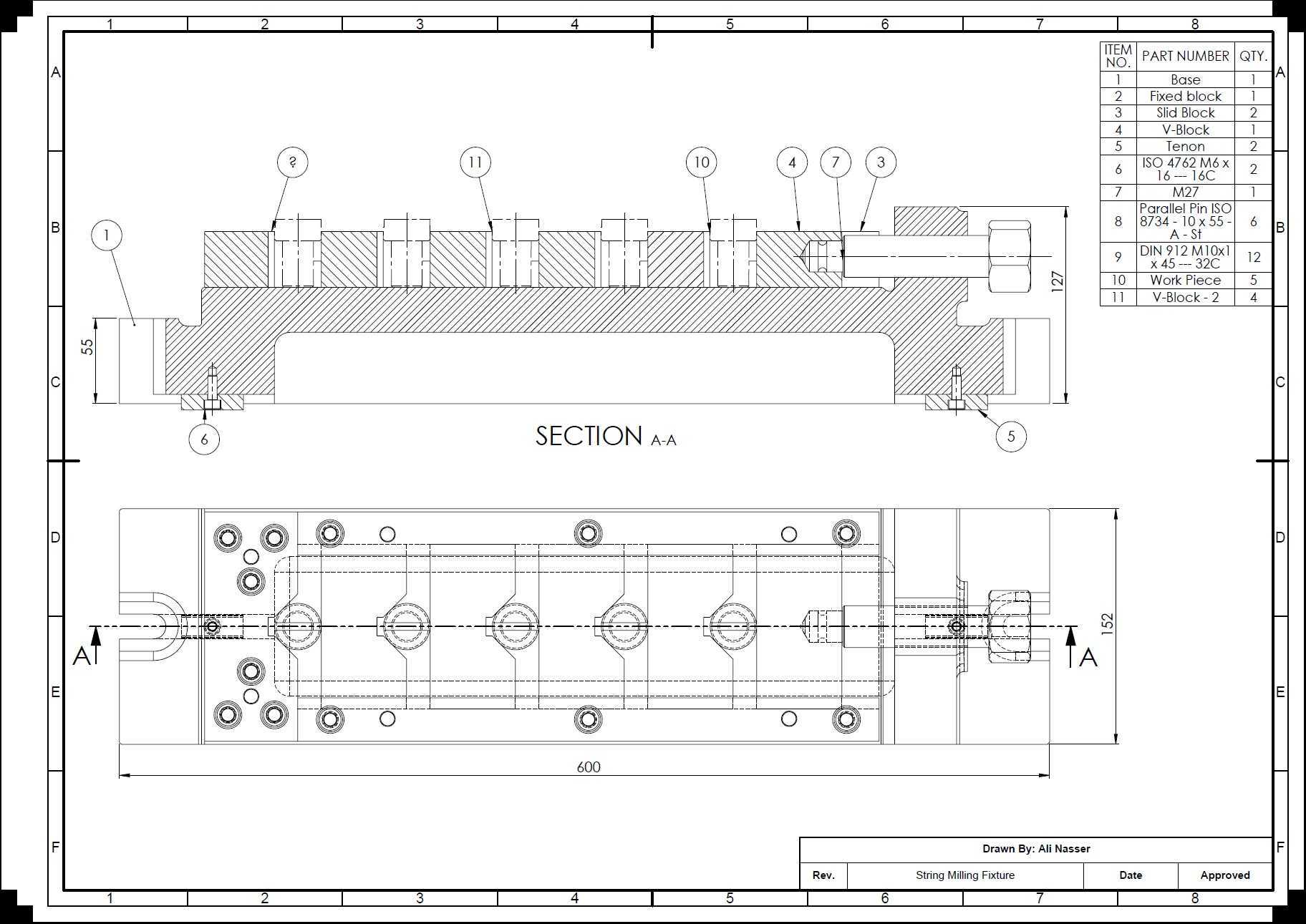

　　夹具的定位模块采用等距排布的定位槽设计，每个槽位对应一个螺栓装夹工位，槽型根据螺栓杆部直径做适配设计，装夹时螺栓杆部落入定位槽内，头部露出加工区域，配合上方的快压铜质压块实现快速锁紧，压块采用铜质材料可避免锁紧过程中划伤螺栓表面，同时压块的压紧点正对螺栓杆部中心，防止压紧时工件出现翘起偏移。整套夹具共设置6个同步装夹工位，工位间距根据铣刀的切削行程做匹配设计，一次进给即可完成所有工位螺栓的开槽加工，相比传统单件虎钳装夹的加工模式，装夹辅助时间可缩短70%以上，同时多件同步加工的切削参数一致性更好，加工出的槽宽、槽深尺寸离散度可控制在0.05mm以内，有效提升批量产品的加工合格率。

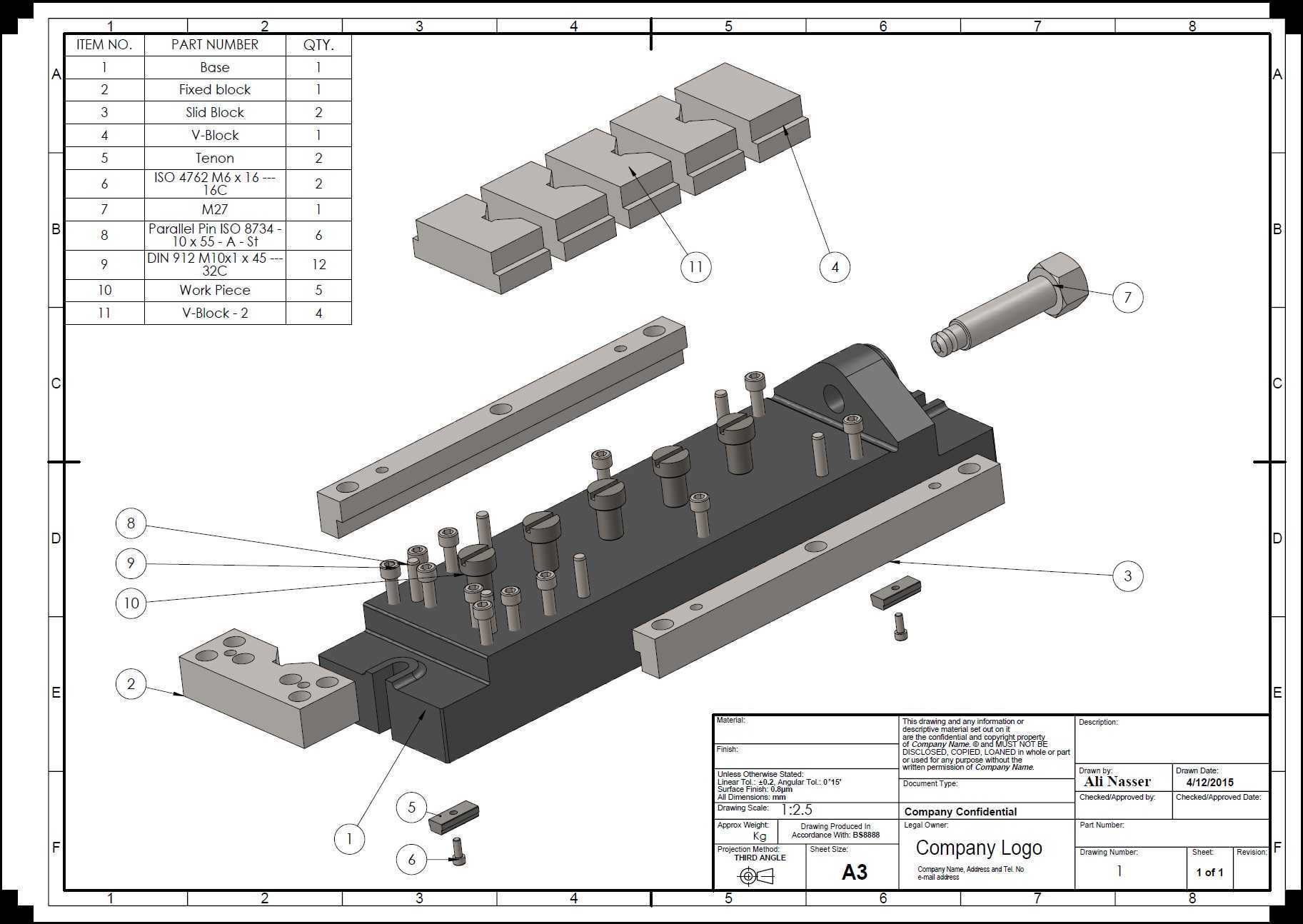

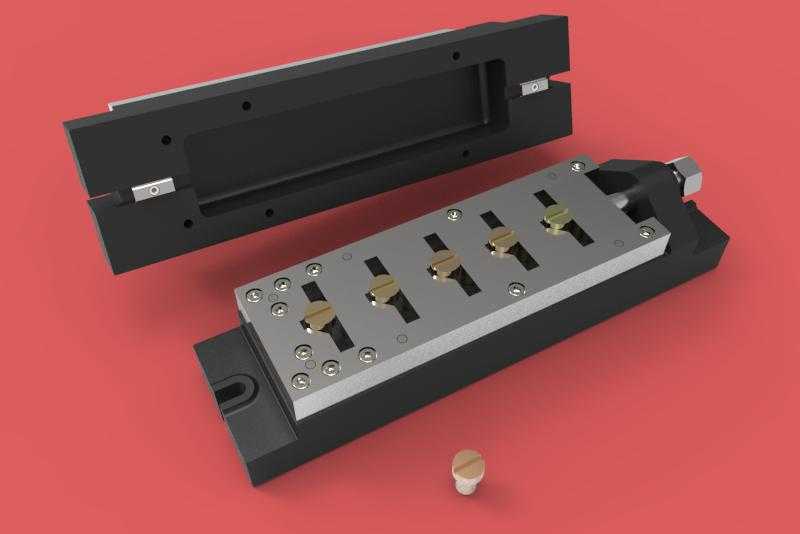

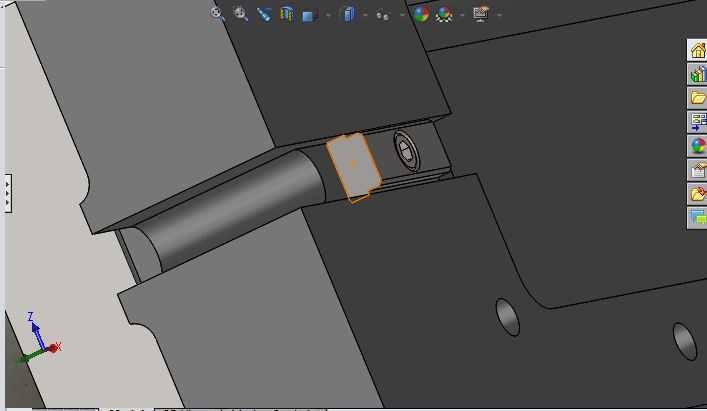

　　夹具的锁紧端采用螺旋推进式同步锁紧结构，转动端部的锁紧旋钮即可带动所有压块同步压紧，无需逐个工位拧紧锁紧螺丝，操作便捷性大幅提升，锁紧机构内部设置有复位弹簧，松开工件时压块可自动抬起，方便操作人员快速取放工件。夹具的上盖模块为快拆式设计，可根据不同规格的螺栓尺寸快速更换对应定位槽的上盖组件，无需更换整套夹具基座，适配M3到M12范围内多种规格螺栓的开槽加工需求，大幅降低多规格产品生产时的工装投入成本。在实际加工场景中，该夹具可配合分度头实现多角度槽型加工，也可加装在专用自动上下料的铣削单元中，配合气动改造实现自动装夹，适配半自动化、全自动化的量产加工线，夹具的整体外形尺寸控制在300mm120mm80mm范围内，不会占用过多机床工作台空间，可在同一台机床上并排安装多套同类型夹具，进一步拓展单次加工的工件容量，提升整线加工效率。夹具的所有滑动配合面均做了淬火硬化处理，硬度达到HRC45以上，长期使用下的磨损量极小，日常维护仅需定期在滑动接触面加注润滑脂即可，无需复杂的保养流程，可适配车间三班倒的高强度量产加工需求。
