弧形玻璃瓶吹塑成型模具结构设计

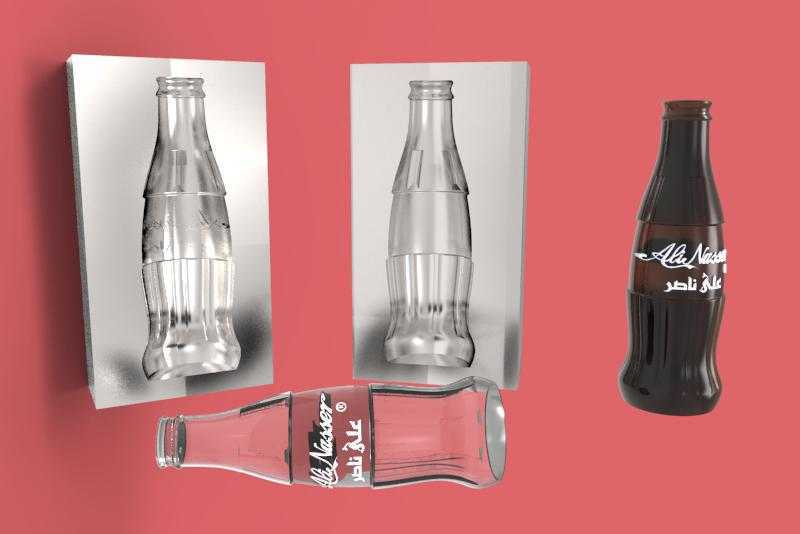

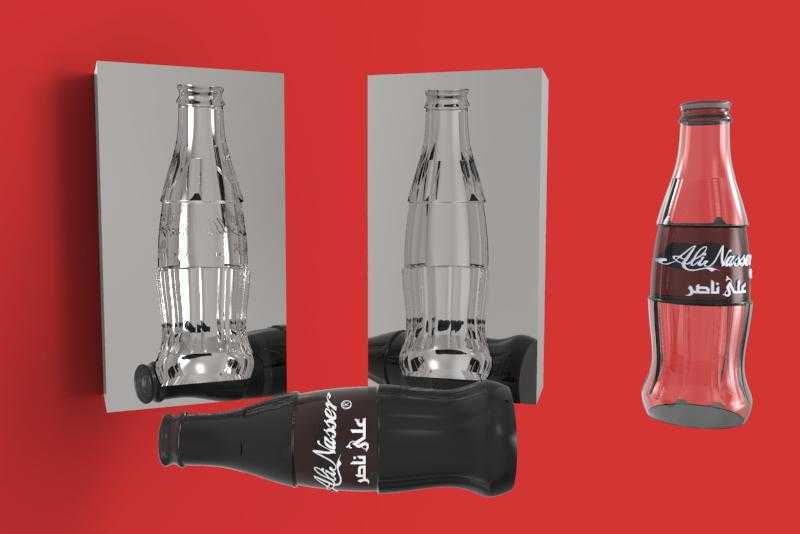

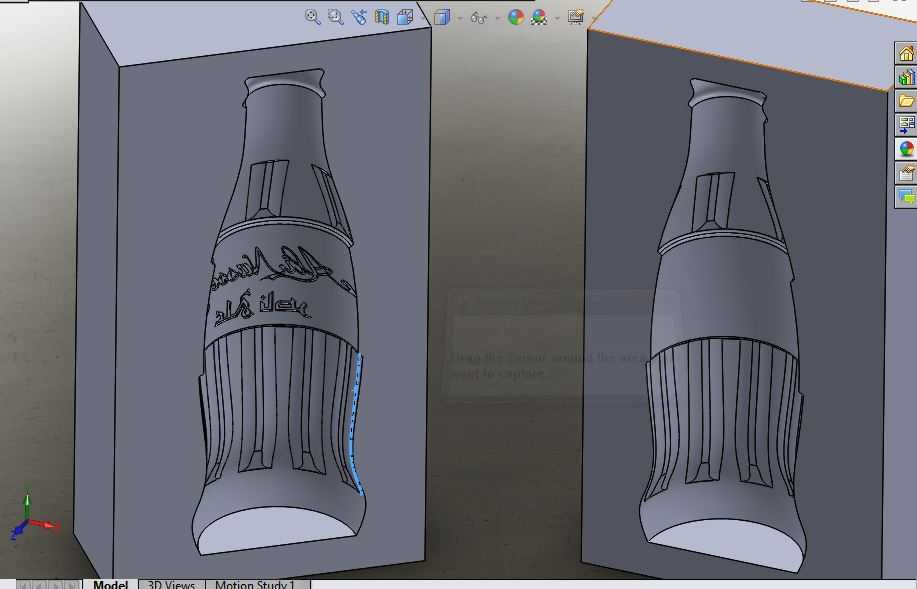

　　这套模具面向含气碳酸饮品的玻璃瓶量产场景，适配吹制工艺下的经典弧形瓶身成型需求，核心型腔完全贴合目标瓶体的曲面轮廓，能完整复刻瓶身的凹凸纹理、收腰弧度与底部防滑凹陷结构，合模后分型面贴合精度控制在0.02mm以内，避免吹制过程中出现飞边、料厚不均的问题。从实际生产适配角度看，这套模具可直接安装在常规回转式吹瓶机的模架工位上，安装孔位按照行业通用标准排布，无需额外定制转接工装，单套模具的开合模行程适配180-220mm的设备参数区间，能匹配多数中小规格饮品吹制生产线的节拍要求，单工位成型周期可控制在8秒以内，适配中高速量产线的生产节奏。设计过程中优先考虑了瓶身成型的冷却均匀性，在型腔背面预留了随形冷却水道的布设空间，

　　水道距离型腔内壁的距离保持在8-10mm区间，既保证冷却效率，又避免水道过近导致瓶身表面出现冷斑、透光度不均的缺陷。针对玻璃瓶吹制过程中容易出现的瓶底积料、瓶口变形问题，模具的瓶口定位段做了0.1°的脱模斜度，配合氮化处理的型腔表面，能保证成型后瓶体顺利脱模，不会出现粘模、表面划伤的问题；瓶底位置的型腔做了局部加厚的结构补强，避免长期开合模冲击导致的型腔凹陷变形，延长模具的连续生产使用寿命。从结构细节上看，模具的合模导向采用了双侧导柱定位结构，导柱与导套的配合公差选用H7/g6间隙配合，能保证反复开合模过程中型腔的对位精度，不会出现错模导致的瓶身错位、合模线凸起的问题，合模线位置特意做了0.05mm的溢料槽设计，

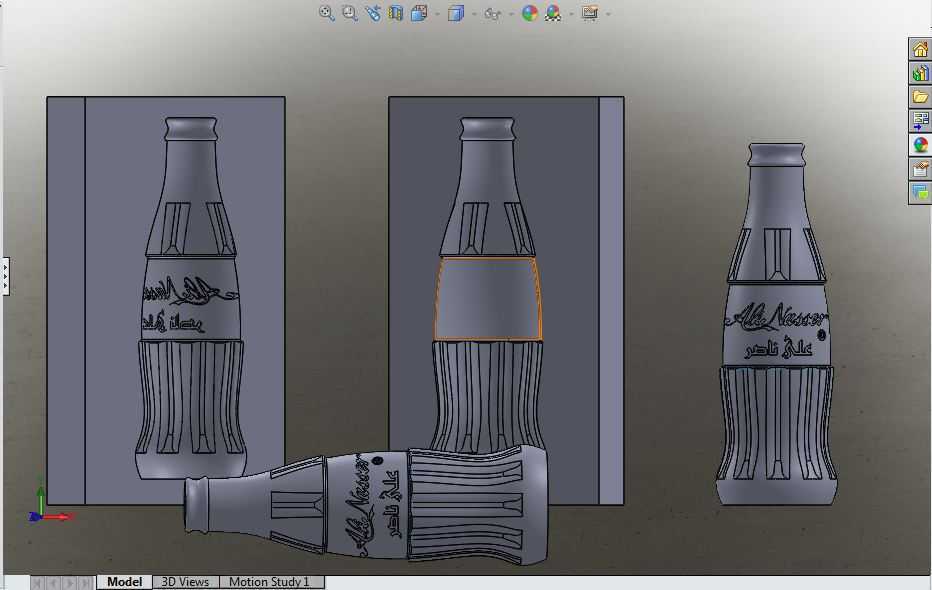

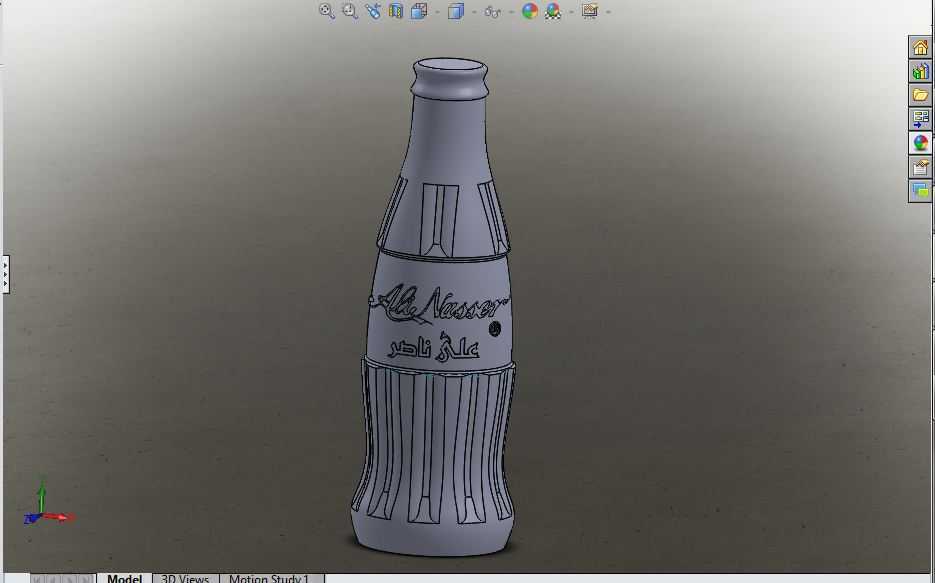

　　即使有少量余料溢出也会集中在溢料槽内，后续修边工序可快速处理，不会影响瓶身的外观质感。这套模具的成型尺寸完全符合常规330ml规格弧形玻璃瓶的尺寸要求，瓶身最大直径66mm，总高度195mm，瓶口内径适配标准28mm碳酸饮料瓶盖，成型后的瓶体可直接对接后续的灌装、旋盖、贴标生产线，无需额外调整输送线的导栏间距、定位工装参数。在实际生产验证中，这套模具适配钠钙玻璃料的吹制温度区间，料温控制在1100-1200℃时，成型后的瓶身壁厚均匀度可控制在±0.1mm以内，瓶身的曲面弧度与设计值偏差不超过0.05mm，完全满足饮品包装的外观与结构强度要求，可承受含气饮品内部0.4MPa的内压测试，不会出现瓶身开裂、渗漏的问题。
