男士洗护用品瓶身注塑成型模具结构

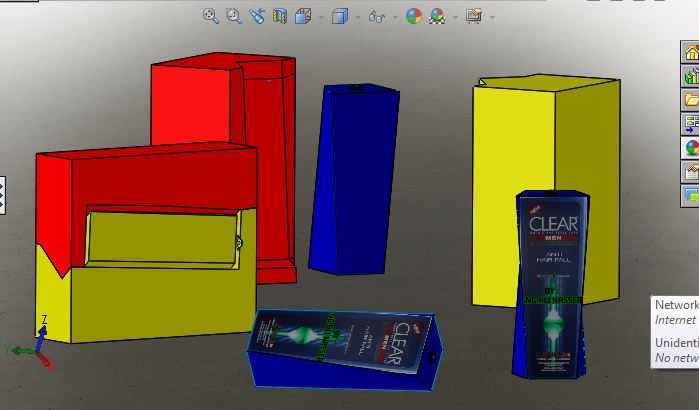

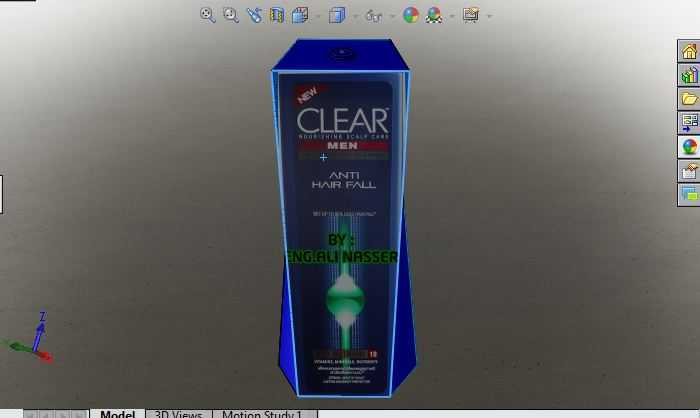

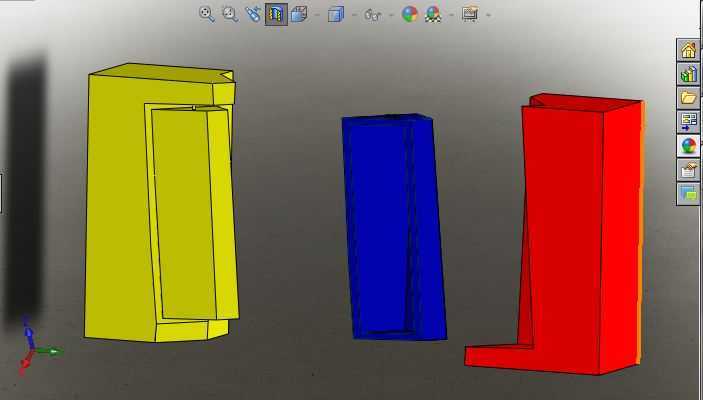

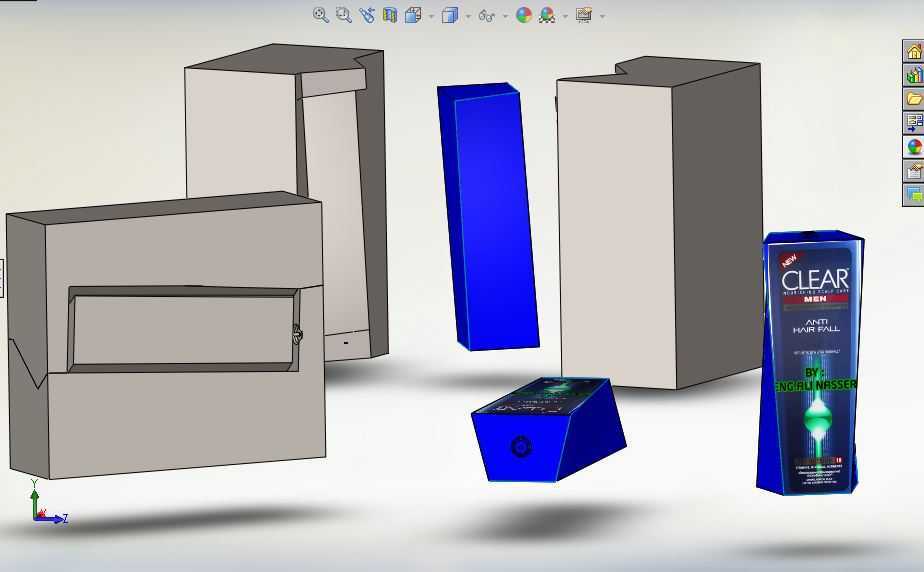

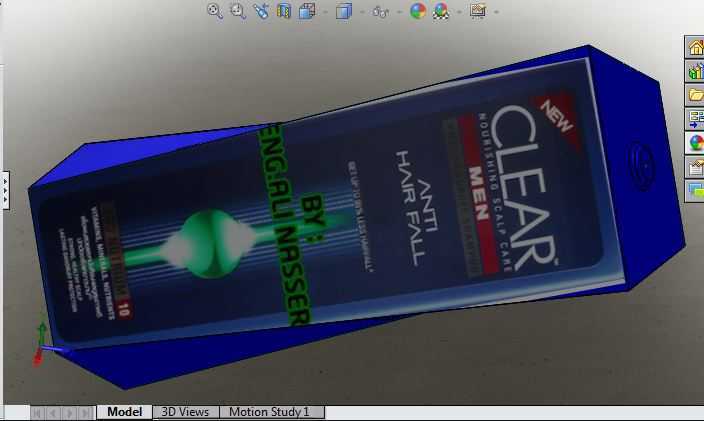

　　这套模具针对男士洗护类塑料瓶身的注塑成型需求设计，核心适配日化包装生产场景，在高速注塑产线中可完成瓶身主体的一次性注塑成型，匹配常规卧式注塑机的装模规格，模架整体采用标准模胚改制，安装时可直接适配注塑机的格林柱间距与锁模孔位，无需额外加工转接板。从结构拆分来看，模具分为定模侧、动模侧与抽芯组件三个核心部分，定模型腔直接复刻瓶身的外观曲面，包含瓶身正面的品牌标识凹槽、侧面的防滑纹理区域，型腔表面做了镜面抛光处理，避免成型后瓶身出现流痕、熔接痕等外观缺陷，满足日化包装的高外观要求。动模侧的型芯对应瓶身的内部空腔，考虑到瓶身属于深腔类塑件，型芯内部设计了均匀的冷却水道，水道距离型芯外壁的距离保持在12-15mm区间，

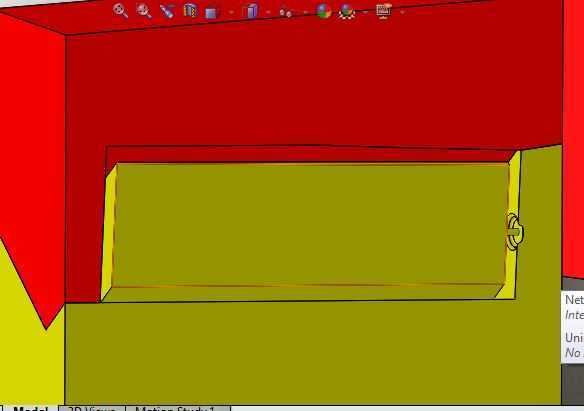

　　确保成型过程中型芯各区域温度差控制在5℃以内，减少塑件冷却不均导致的收缩变形问题。抽芯组件针对瓶身侧面的倒扣结构设计，采用斜导柱侧向抽芯结构，抽芯行程预留了足够的安全余量，避免开模时抽芯动作刮伤塑件表面，合模时斜导柱与滑块的配合间隙控制在0.02mm以内，防止飞边产生。设计过程中优先考虑了量产的稳定性，浇口采用潜伏式浇口，开设在瓶身底部的非外观区域，开模时浇口可自动与塑件分离，无需后续人工修剪，大幅提升产线的生产效率。排气槽开设在型腔的填充末端，槽深控制在0.02mm，既可以保证型腔内的空气顺利排出，避免塑件出现困气烧焦的问题，又不会产生溢料飞边。整套模具的顶出结构采用顶块与顶针组合的方式，顶块对应瓶身底部的平整区域，

　　顶针分布在瓶身内部的加强筋位置，顶出时受力均匀，避免塑件顶出变形、顶白等缺陷。在实际生产适配中，这套模具可适配PP、PE等常用日化包装塑料原料，成型周期可控制在25秒以内，满足日化企业大批量生产的需求，模具的易损件如导柱、导套、滑块压条都采用标准件，后期维护更换十分便捷，不需要对模架主体进行二次加工。
